उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
पावर: | इलेक्ट्रॉनिक | उत्पाद का नाम: | आग परीक्षण उपकरण |
---|---|---|---|
मॉडल संख्या: | कार्यक्षेत्र आग प्रतिरोध टेस्ट फर्नेस | उपयोग: | निर्माण उत्पादों के लिए आग प्रतिरोध परीक्षण |
ASTM मानकों: | एएसटीएम ई 119 - एएसटीएम ई 814 | बी एस एन मानक: | बी एस 476 (20-23) - बी एस एन 1363 (1-2) - बी एस एन 1364 (1) - बीएस एन 1365 (1) बीएस एन 1366 (1-3) - |
उल मानकों: | उल 10 (बीसी) - उल 263 - उल 170 9 - उल 10 (बीसी) - उल 1479 - उल 2079 | आईएसओ मानक: | आईएसओ 834 (1, 4, 8) - आईएसओ 3008 - आईएसओ 300 9 |
हाई लाइट: | smoke density test apparatus,fire test chamber |
कार्यक्षेत्र ज्वालामुखी परीक्षक / बड़े पैमाने पर कार्यक्षेत्र आग प्रतिरोध टेस्ट फर्नेस
आवेदन:
ऊर्ध्वाधर निर्माण उत्पादों के आग प्रतिरोध का मूल्यांकन करें
मानक:
बी एस 476 (20-23) - बी एस एन 1363 (1-2) - बीएस एन 1364 (1) - बी एस एन 1365 (1) बीएस एन 1366 (1-3) - बी एस एन 1634-1 - एएसटीएम ई 119 - एएसटीएम ई 814 - उल 10 (बीसी) - उल 263 - उल 170 9 - उल 10 (बीसी) - उल 1479 - उल 2079 - आईएसओ 834 (1, 4, 8) - आईएसओ 3008 - आईएसओ 300 9
विवरण:
एक सामग्री के अग्नि प्रतिरोध गुण एक नमूना और उसके विधानसभाओं के व्यवहार का आकलन करने के लिए अमूल्य जानकारी प्रदान करते हैं।
ऊर्ध्वाधर अग्नि प्रतिरोध टेस्ट फर्नेस उच्च तापमान के जोखिम को झेलने के लिए ऊर्ध्वाधर अभिविन्यास में, उत्पादों और सामग्रियों की क्षमता को मापने का एक तरीका प्रदान करता है। भट्ठी का उपयोग दीवारों, दरवाजों, डंपर्स, जोड़ों और प्रवेश के मुहरों जैसे उत्पादों के आग प्रतिरोध के मूल्यांकन के लिए किया जा सकता है। यह कई कार्यों का मूल्यांकन करके किया जाता है; लोड-असर क्षमता, अग्नि रोकथाम और विधानसभाओं की तापीय संप्रेषण का परीक्षण किया जा रहा है।
विशेष विवरण:
प्रणाली की विशेषताएं:

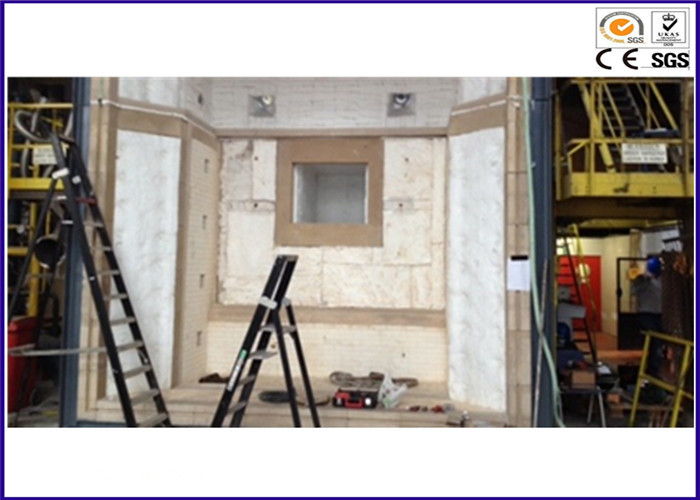

1. एक अग्नि प्रतिरोध टेस्ट फर्नेस के साथ एक आंतरिक कक्ष मापने 3000 मिमी (डब्ल्यू) x 3000 मिमी (एच) x 1300 मिमी (डी)
2. वर्चुअल टेस्ट नमूनों पर परीक्षण करने की क्षमता जो कस्टम निर्मित संयम फ़्रेम पर चढ़ाई की जाती है।
3. आग रोक अस्तर में आग की ईंट इन्सुलेट, रेफ्रेक्टोर कास्ट और खनिज बोर्ड शामिल हैं।
4. एक छत जो प्रबुद्ध ईंटों के साथ खड़ी होती है और बनी हुई रीफ्रैक्टरीज के साथ लंगर डाली जाती है।
5. हल्के स्टील प्लेटों से बना एक आवरण स्टील सी-चैनल, आई-बीम और इस्पात वर्गों से गर्मी के कारण संरचनात्मक विकृति का सामना करने के लिए प्रबलित होता है।
6. एक नमूना संयम फ्रेम भट्ठी के सामने के अंत में घुड़सवार और दरवाजा clamps के कम से कम 4 सेट द्वारा सुरक्षित।
7. ठंडे चेहरे पर खनिज फाइबरबोर्ड के साथ खड़े स्टील के आवरण और गर्म चेहरे पर उच्च तापमान वाले इनस्टाइड ब्लॉकों के साथ दीवार पर वापस लंगर डाले जाने वाली ईंटों को दुर्दम्य इन्सुलेट करना।
8. गर्मी प्रतिरोधी क्वार्ट्ज ग्लास से बने बंदरगाहों को देखने के 4 सेट लंबे तरफ दीवार पर रणनीतिक स्थानों पर उपलब्ध कराए जाते हैं। इससे ऑपरेटर एक आग परीक्षण के दौरान पूरा परीक्षण नमूना देखने में सक्षम होगा।
9. हल्के वजन वाले एल्यूमिना से बने एक स्लाइडिंग दरवाजा एक पृथक, एयर कूल्ड फ्रेम के भीतर स्थित है। देखने के बंदरगाहों का उपयोग नहीं होने पर यह भट्ठी की गर्मी को ढाल देगा।
10. विशेष चमकदार लौ बर्नर के 12 सेट। हर बर्नर में एक ज्वाला पर्यवेक्षण इकाई है यह सुनिश्चित करने के लिए कि सभी दहन इकाइयां हर समय एक असफल सुरक्षित मोड पर काम करती हैं।
11. भट्ठी दहन नियंत्रण कक्ष पूरी तरह से स्वचालित और मैन्युअल नियंत्रण मोड दोनों पर काम करने के लिए डिज़ाइन किया गया है। बर्नर की स्वचालित इग्निशन एक पुश बटन स्विच के उपयोग के माध्यम से होती है, यह एक प्रीसेट हीटिंग वक्र के आधार पर बर्नर को निकालती है, जैसा कि बीएस 476 पार्ट्स 20-24, एन 1363 और आईएमओ हाइड्रोकार्बन वक्र में वर्णित है। मैनुअल बर्नर नियंत्रण व्यक्तिगत बर्नर को प्रज्वलित होने पर सक्षम बनाता है
एलपी गैस औद्योगिक आग रोक चमकदार नरम लौ बर्नर

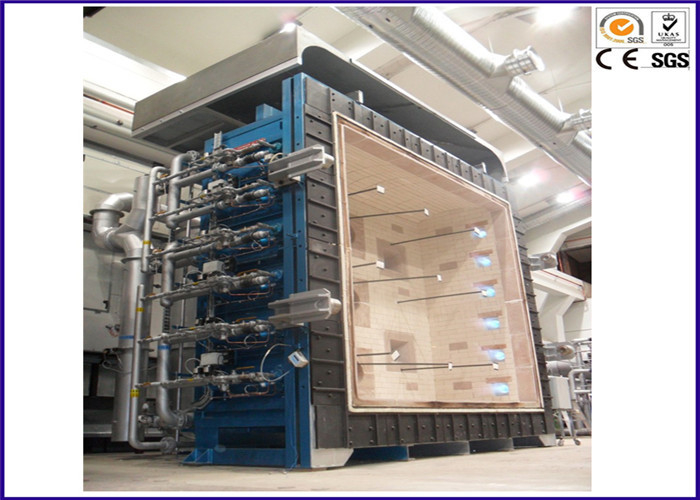

ऊर्ध्वाधर भट्टी की स्थिति में, हर बगल की ओर और भट्ठी की दीवार के दायीं ओर 6 बर्नर लगाए जाते हैं। प्रत्येक बर्नर को तरलीकृत पेट्रोलियम गैस और सभी आवश्यक लौ सुरक्षा प्रणालियों, आंतरायिक पायलट सिस्टम, और तापमान सेंसरों का उपयोग करने के लिए डिज़ाइन किया गया है।
टेस्ट नमूने के लिए फ़्रेम और संयम फ्रेम्स को भारोत्तोलन करना
फ्रेम्स की दो इकाइयों को ऊर्ध्वाधर नमूनों को बढ़ने के लिए प्रदान किया जाता है। रेफ़्रेक्टरी अस्तर पूर्व-कास्ट अवास्तविक ब्लॉकों से बना है, जो स्टील फ्रेम के लिए लंगर किया गया है। ये फ्रेम गैर लोड असर फ्रेम हैं दो अलग-अलग हिस्सों के साथ एक अलग कस्टमाइज़ की गई उठाने वाली फ़्रेम, भट्ठी को नमूना संयम फ्रेम को उठाने के लिए प्रदान की जाती है। यह भट्ठी में ऊर्ध्वाधर और क्षैतिज संयम तख्ते के आसान स्थान की अनुमति देता है।
आग रोक लाइनिंग कनेक्ट वाहिनी और निकास ढेर
चिमनी / ढेर 9 मिमी मोटी हल्के स्टील का निर्माण किया गया है और पहले 6 मीटर के लिए रेफ़्रेक्ट्री पंक्तिबद्ध है। स्टैक कारखाने के छत के स्तर से कम से कम 3 मीटर ऊपर या स्थानीय कोड आवश्यकताओं के अनुसार फैली हुई है।
फर्नेस बर्नर के लिए दहन एयर ब्लोअर
दहन एयर सिस्टम पूर्व-पाइप और प्रेषण से पहले परीक्षण किया जाता है।
तापमान सेंसर और मानोमीटर
सिस्टम 9 प्रकार के थर्माकोपल्स और प्लेट थर्मामीटर, एक दबाव मोनोमीटर और एक परिवेश थर्माकोप विधानसभा के साथ आपूर्ति की जाती है।
पीएलसी प्रणाली
पीएलसी सिस्टम में सीमेंस पीएलसी सीपीयू और सीमेंस के संगत दूरस्थ आई / ओ शामिल हैं आग प्रतिरोध डेटा प्रबंधन सॉफ्टवेयर परीक्षण के दौरान एकत्र किए गए डेटा को स्वीकार और सहेजने के लिए लिखा गया है और बीएस 476 पार्ट्स 20-22, एन 1363 और आईएमओ हाइड्रोकार्बन टेस्ट वक्र की ताप आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किया गया है। अन्य मानक समय-तापमान घटता सिस्टम में पूर्व-प्रोग्राम भी हो सकते हैं। पीएलसी नियंत्रक एक अंतर्निहित ऑपरेटर इंटरफ़ेस को शामिल करता है, जिसमें आवश्यक रिकॉर्डिंग और प्रोग्रामिंग क्षमताओं शामिल हैं और सिस्टम में सभी मोटर्स के लिए सभी आवश्यक मोटर शुरुआत शामिल हैं। सिस्टम वास्तविक समय हीटिंग घटता प्रदान करने और कंप्यूटर स्क्रीन पर सभी भट्ठी नियंत्रण जानकारी प्रदर्शित करने के लिए क्रमादेशित है।
