दहनशीलता परीक्षण उपकरण IEC 60332-3-10

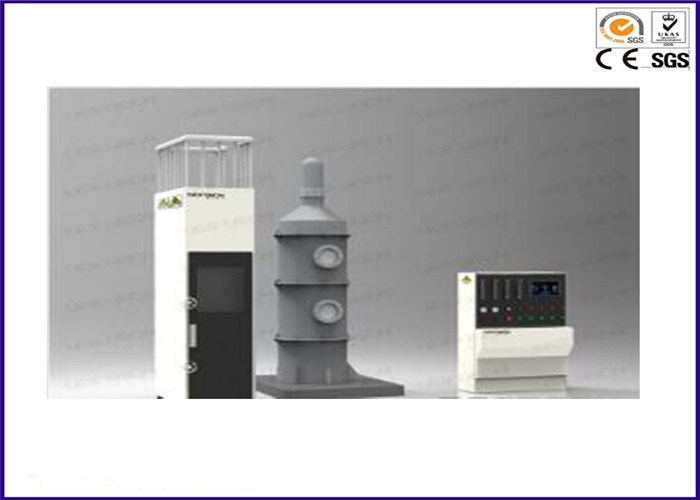

आईईसी 60332-3-10 के साथ पीएलसी नियंत्रण गुच्छेदार केबल वर्टिकल ज्वलनशीलता परीक्षक

उत्पाद:

गुच्छेदार केबल वर्टिकल फ्लेम स्प्रेड टेस्टिंग मशीन को तार और केबल जलने के परीक्षण आवश्यकताओं के बारे में UL1685, GB18380.3 मानक के प्रासंगिक प्रावधानों के अनुसार डिज़ाइन किया गया है। और आईईसी 60332-3-10, केएस सी आईईसी 60332-3-21 ~ 25 (ए ~ क्लास डी) मानकों को पूरा करें।
गुच्छेदार केबल वर्टिकल फ्लेम स्प्रेड परीक्षक एक उपकरण है जिसका उपयोग निर्दिष्ट परिस्थितियों में लौ के ऊर्ध्वाधर प्रसार को दबाने के लिए गुच्छेदार केबल या ऑप्टिकल केबल की ऊर्ध्वाधर स्थापना का परीक्षण करने के लिए किया जाता है, जो पावर केबल, कंट्रोल केबल और फाइबर ऑप्टिक केबल बंडल जलने के परीक्षण के लिए आवश्यक उपकरण है। इसके अतिरिक्त, यदि परीक्षक बर्नर 20 डिग्री का समायोजन करता है, तो इसे आईईईई 383 (आईईईई 1202) परीक्षण मानकों द्वारा प्राप्त किया जा सकता है। इस परीक्षक को हीट रिलीज इंस्ट्रूमेंट कॉन्फ़िगर पोर्ट से सुसज्जित किया जा सकता है, गैस विश्लेषक के साथ एचआरआर (हीट रिलीज रेट), एसपीआर (धुआं उत्पादन दर) और इसी तरह के थर्मल पावर मानों को माप सकता है।


उपयोगकर्ता का अनुभव:

1, यह परीक्षक उच्च बुद्धिमत्ता और संचालित करने में आसान के साथ डिज़ाइन किया गया है;
2, पेशेवर औद्योगिक डिजाइन, सुंदर उपस्थिति और उचित लेआउट के साथ;
3, यह उपकरण सटीक, सुरक्षा और स्थिरता है;
4, माइक्रो कंप्यूटर नियंत्रण प्रणाली, बुद्धिमान परीक्षण प्रक्रिया के साथ, मैन्युअल रूप से समय की आवश्यकता नहीं है।
5, संक्षारण प्रतिरोधी स्टेनलेस स्टील परीक्षण कैबिनेट;

एसमानक:

UL1685, आईईसी 60332-3-10, ईएन 50399

मुख्य विशेषताएं:

1, स्टेनलेस स्टील टेस्ट बॉक्स का आयाम 1,000±100(W)x2,000±100(D)x4,000±100(H)mm है। केस की आंतरिक सतह जमीन से ऊपर है, और पीछे की तरफ इन्सुलेशन सामग्री से ढका हुआ है;
2, GB/T18380.31 की आवश्यकताओं के अनुसार, एक स्टेनलेस स्टील सीढ़ी से सुसज्जित;
3, 2 अतिरिक्त नमूना धारक;
4, सीढ़ियाँ स्टेनलेस स्टील से बनी हैं, संक्षारण प्रतिरोधी और साफ करने में आसान हैं;
5, कैबिनेट के निचले भाग में, एक वायु प्रवेश द्वार है जिसका आयाम 800±20(W)×400±10(D) है, जो बॉक्स के सामने 150+10mm की स्थिति में है।
6, टेस्ट बॉक्स के अंदर एक 2 मिमी के प्रकार का थर्मोकपल लगा हुआ है;
7, दहन भट्टी के अंदर वायु प्रवाह को (5000 ± 500) L / मिनट पर स्थिर रूप से नियंत्रित किया जा सकता है।

दहन प्रणाली:

1, बर्नर: बेल्ट प्रकार प्रोपेन गैस बर्नर का आकार 257 मिमी × 4.5 मिमी है, और कुल 242 छेद खोलना, जो 3 लाइनों में 81,80,81 में व्यवस्थित हैं, छेद का व्यास है

1.35 मिमी, छेदों के बीच की दूरी 3.2 मिमी है;
2, गैस बंद करने के लिए उच्च-सटीक बॉल वाल्व से सुसज्जित;
3, दो फ्लोमीटर: एयर फ्लोमीटर और गैस फ्लोमीटर और कंट्रोल वाल्व;
4, दहन परीक्षक के सामने एक लौ स्टॉप ट्यूब प्रदान की जाती है ताकि प्रोपेन गैस को टेम्पिंग से रोका जा सके, जिससे नमूने की अधिकतम सुरक्षा सुनिश्चित हो सके।
5, दहन कोण: क्षैतिज; स्वचालित इग्निशन डिवाइस; (20 डिग्री समायोज्य वैकल्पिक है)।
6, बर्नर कंप्यूटर प्रोग्राम द्वारा गैस और वायु क्षतिपूर्ति प्रक्रिया को स्वचालित रूप से क्षतिपूर्ति कर सकता है, जबकि कई पारंपरिक प्रणालियों ने इस प्रभाव की उपेक्षा की है।

नियंत्रण प्रणाली:

1, बड़े टच-स्क्रीन नियंत्रण प्रणाली के साथ पीएलसी;
2, यह परीक्षक स्वचालित इग्निशन और स्वचालित टाइमिंग कर सकता है, 999 मिनट और सटीकता 1 सेकंड की टाइमिंग रेंज;
3, प्रयोगात्मक डेटा स्वचालित रूप से संग्रहीत किया जाता है, मुफ्त पूछताछ;
4, 40 मिनट और 1 घंटे की टाइमिंग रिमाइंडर फ़ंक्शन के साथ;
5, नमूना माउंट को इलेक्ट्रिक क्रेन द्वारा उठाया जाता है।

उपकरण पैरामीटर:

1, टेस्ट बॉक्स का आकार 1,000±100(W)x2,000±100(D)x4,000±100(H) मिमी है;
2, एनिमोमीटर सटीकता 0.1m / s है;
3, वायु स्रोत एनिमोमीटर रेंज 8000L/मिनट है; आउटलेट हवा (5000 ± 500) L/मिनट को समायोजित किया जा सकता है;
4, गैस: तकनीकी ग्रेड प्रोपेन की 95% शुद्धता (ग्राहक);
5, गैस प्रवाह नियंत्रण: 100kpa, 20 ºC स्थितियों के तहत;
6, दहन गैस आपूर्ति: प्रोपेन (या एलपीजी)।
