आईएसओ 8124-4 एक्सीलरोमीटर खिलौने परीक्षक उपकरण के बिना प्रभाव स्विंग तत्वों से सिर

आईएसओ 8124-4 एक्सीलरोमीटर खिलौने परीक्षण उपकरण के बिना स्विंग तत्वों से प्रभाव सिर

विवरण:

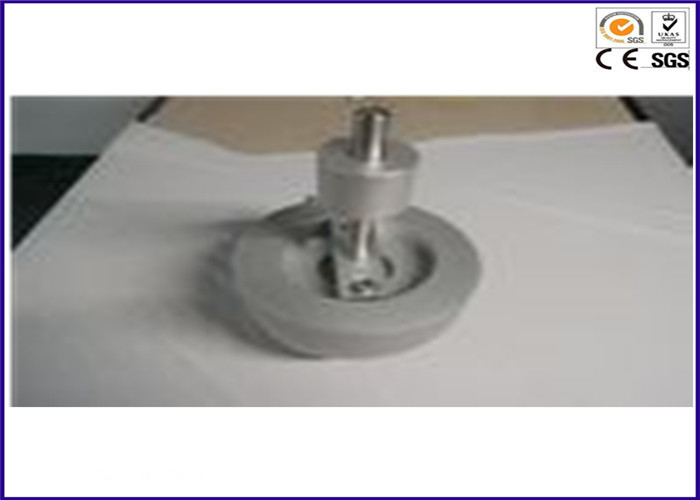

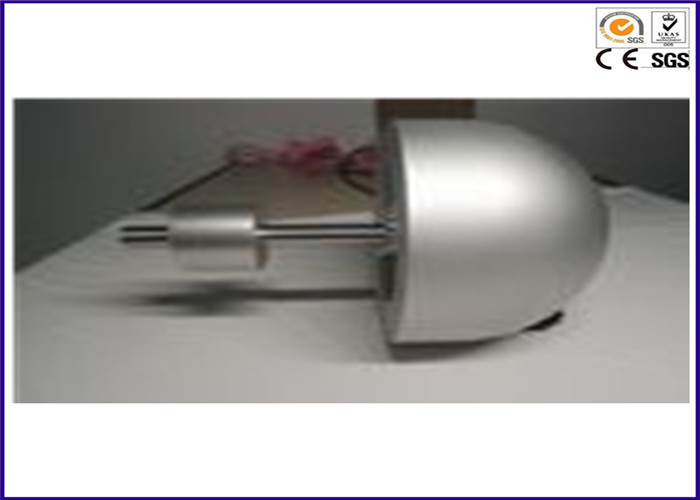

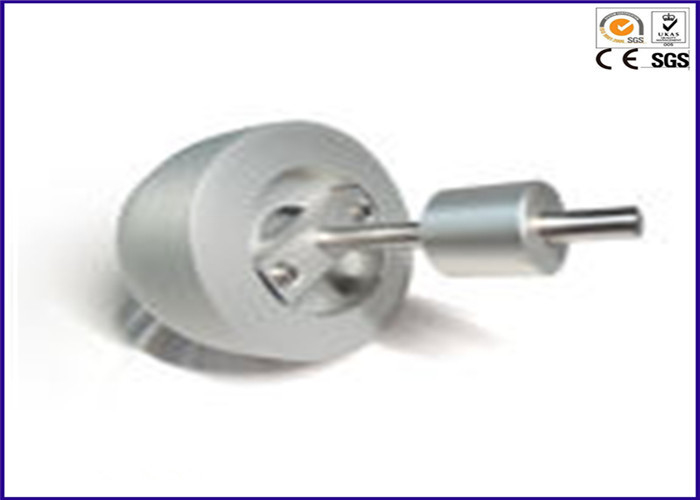

टेस्ट द्रव्यमान, जिसमें एल्यूमीनियम क्षेत्र या अर्ध-क्षेत्र त्रिज्या 80 मिमी ± 3 मिमी और 4,6 किलो ± 0,05 किलोग्राम के कुल द्रव्यमान (एक्सीलरोमीटर सहित) से युक्त होता है सतह के बीच के प्रभाव को प्रभावित किया गया और एक्सीलरोमीटर समान होगा और रिक्त स्थान से मुक्त होगा। एक्सीलरोमीटर से जुड़े केबल्स को इस तरह रखा जाएगा कि परीक्षण द्रव्यमान के द्रव्यमान पर प्रभाव कम हो।

मानक:

आईएसओ 8124-4 6.4.1

प्रक्रिया:

निर्माता के निर्देशों के अनुसार परीक्षण करने के लिए स्विंग तत्व को इकट्ठा और स्थापित करें
स्विंग के माध्यम से स्विंग को निलंबित करें जिसे स्विंग और अधिकतम ऊंचाई पर आपूर्ति की गई है जो ये अनुमति है। अगर रस्सी या केबल निलंबन के साधन हैं, तो उन्हें परीक्षण के दौरान स्विंग जारी होने पर आसानी से यात्रा की अनुमति देने के लिए बढ़ाया जाना पड़ सकता है। यदि आवश्यक हो, उदाहरण के लिए, प्रत्येक रस्सी या केबल के अंत में 5 किग्रा लोड करें, और इसे 6 घंटे के लिए छोड़ दें या जब तक रस्सियों या केबलों को सीधा नहीं किया गया हो।
सेट अप के सभी हिस्सों को समायोजित करें ताकि परीक्षण जन के लिए निलंबित चेन स्विंग तत्व के लिए निलंबन के साधन के समानांतर हो। परीक्षण द्रव्यमान को निलंबित और समायोजित करें ताकि स्विंग तत्व के संपर्क बिंदु और परीक्षण द्रव्यमान का केंद्र समान क्षैतिज विमान में हो, क्योंकि परीक्षण द्रव्यमान के गुरुत्व का केंद्र। सुनिश्चित करें कि परीक्षण द्रव्यमान की जंजीरों को मुड़ना नहीं है और यह कि परीक्षण जन एक ऊर्ध्वाधर रेखा में लटका हुआ है
स्विंग तत्वों के किनारे एक इंडेक्स मार्क को चिपकाएं जो चेन, रस्सियों, केबल या अन्य गैर-कठोर निलंबित तत्वों द्वारा समर्थित हैं। सूचकांक निलंबित सदस्य के किसी भी हिस्से पर हो सकता है जो फ्री-फांसी की बाकी स्थिति में धुरी बिंदु के ठीक नीचे है।
झुकने वाले तत्व जो चेन, रस्सियों, केबल या अन्य गैर-कठोर निलंबित तत्वों द्वारा समर्थित होते हैं, जब तक कि धुरी बिंदु और सूचकांक चिह्न के माध्यम से एक सीधी रेखा के पक्ष-दृश्य प्रक्षेपण तक 60 डिग्री ± का एक कोण ऊर्ध्वाधर के साथ 1 डिग्री निलंबित सदस्य को परीक्षण की स्थिति में उठाए जाने के बाद, निलंबित तत्वों में कुछ वक्रता का उत्पादन किया जाएगा। उस स्थिरीकरण को निर्धारित करने के लिए निलंबित सदस्य की स्थिति को समायोजित करें जो एक स्थिर प्रक्षेपवक्र प्रदान करता है।
