लैब UL723 एएसटीएम ई 84 निर्माण सामग्री भूतल जलन लक्षण परीक्षण उपकरण
आवेदन:
यह विधि भवन सामग्री की सतह जलती हुई विशेषताओं और दीवारों और छत (ठोस प्लास्टिक सहित) जैसी उजागर सतहों की लौ प्रसार दर को निर्धारित करने के लिए लागू होती है, एक ही समय में धुआँ घनत्व उपाय।
इस परीक्षा पद्धति को उजागर हुई सतह पर लागू होता है जिसमें छत या दीवार शामिल होती है, बशर्ते सामग्री या पूरी विधानसभा, अपनी संरचनात्मक गुणवत्ता या जिस पहलू का परीक्षण किया जाता है और जिसका उपयोग करने का इरादा है, वह स्थिति में स्वयं का समर्थन करने में सक्षम हो या उस समय समर्थित हो परीक्षा की अवधि परीक्षण नमूने के साथ लौ फैले देखकर सामग्री के संबंधित जलन व्यवहार को निर्धारित करने के लिए विधि का उपयोग किया जाता है। लौ फैला और धुएं के घनत्व के लिए रिपोर्ट तैयार किए गए हैं और यह दो मापों के बीच एक संबंध नहीं है।
मानक:
एएसटीएम ई84: भवन निर्माण सामग्री की सतह जलती हुई विशेषताओं के लिए मानक परीक्षण विधि
UL723: निर्माण सामग्री की सतह जलती हुई विशेषताओं के लिए परीक्षण
पैरामीटर:
1. पावर: एसी 380 वी ± 10%
2. अधिकतम पावर: 5 किलोवाट

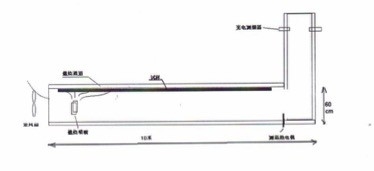

3. टेस्ट सुरंग भट्टी: लम्बाई 7.62 एम, ओपन एंड क्रॉस सेक्शन 0.45 एम * 0.3 एम, फायरब्रिक अधिकतम तापमान 2500 ℃
4. परीक्षण कक्ष 16 isometric अवलोकन खिड़कियों से बना है, और एक आग अवलोकन खिड़की, जो एक डबल-स्तर उच्च तापमान क्वार्ट्ज कांच, एसयूएस 304 स्टेनलेस स्टील फ्रेम है।
5. पानी की सील संरचना को अपनाना, नमूना कवर प्लेट के दोनों किनारों को परीक्षण के दौरान टैंक में तोड़ दिया जाता है ताकि सीलिंग प्रदर्शन बेहतर हो।
6. एयर इनलेट समायोज्य शटर है, जो भट्ठी में वायु प्रवाह को अधिक सटीक रूप से नियंत्रित कर सकता है।
7. thermocouple: कश्मीर प्रकार, व्यास 3 मिमी, 3 सेट, ओमेगा यूएसए आयातित, उच्च परिशुद्धता, लंबे समय से सेवा जीवन, सीमा को मापने: ≤1300 ℃
8. निकास पोर्ट: जो आयत से लेकर गोल तक व्यास 406 मिमी है
9. धुआँ घनत्व माप: स्थापित स्थिति दूरी सुरंग भट्ठी 4.9 ~ 12.2 मीटर है
10. गैस बर्नर की स्थापना: परीक्षण कक्ष के आग के अंत से बर्नर 305 मिमी और परीक्षण नमूने की सतह के नीचे 1 9 0 मिमी नीचे स्थित होगा।
11. प्रकाश स्रोत: दो गैस बर्नर, नोजल दूरी के आसपास 203 मिमी, ऊर्जा उत्पादन 5.3Mj / मिनट
12. इग्निशन सिस्टम: उच्च वोल्टेज इलेक्ट्रॉनिक इग्निशन।
13. घटक सामग्री और कार्य:
①। टेस्ट फर्नेस आकार: L9456 * W1067 * H1400, जिसमें फ्लू शामिल नहीं है।
②। भट्ठी का आधार 100 * 50 चैनल स्टील का एक साथ मिलाया जाता है, सतह स्प्रे उपचार होता है
③। फ्ल्यू: डबल-परत फ्लू, केंद्र उच्च तापमान एस्बेस्टोस से भरा, आंतरिक परत एसयूएस 304 स्टेनलेस स्टील प्लेट, टी 1.2 के साथ बाहरी परत जस्ती शीट
④। नमूना प्लेट: कैल्शियम सिलिकेट सीमेंट बोर्ड, 1300 ℃ के लिए उच्च तापमान प्रतिरोधी
⑤। नमूना कवर: टी 2.0 एसयूएस 304 स्टेनलेस स्टील
⑥। नियंत्रण बॉक्स: टी 1.2 ठंड प्लेट को गोद ले, सीएनसी मशीन टूल का गठन किया जाता है, चाप आकार सुंदर है, सतह सफेद रंग है।
14. गैस और गैस प्रवाह नियंत्रण प्रणाली:
①। गैस: गैस (शुद्धता 99%), अपने आप से।
②। गैस नियंत्रण प्रणाली में फ्लो मीटर, यू टाइप दबाव गेज, दबाव गेज, दबाव विनियमन वाल्व शामिल है।
③। फ्लो मीटर: घरेलू ब्रांड, श्रेणी 2 ~ 20 एल / मिनट, सटीकता 2%
④। यू टाइप दबाव गेज: अमरीका से मूल, पानी के स्तंभ 0 ~ 36 इंच, विश्लेषण डिग्री 0.1 इंच।
⑤। प्रेशर गेज: 0 ~ 200Kpa (0 ~ 30psi), संकल्प 5 केपा
⑥। दबाव विनियमन वाल्व: 0 ~ 10kg / min लगातार समायोज्य
15. धुआँ घनत्व माप प्रणाली:
①। प्रकाश स्रोत: आयातित क्वार्ट्ज हलोजन दीपक
②। नाममात्र शक्ति: 100W
③। नाममात्र वोल्टेज: 12V
④। नाममात्र प्रकाश वापसी राशि: 2000 ~ 3000 लि।
⑤। रिसीवर: वर्णक्रमीय प्रतिक्रिया अंतरराष्ट्रीय प्रकाश आयुक्त (सीआईई) के प्रकाश मीटर से मेल खाते हैं
⑥। स्थापना: लंबाई 150 के साथ पाइप के एक छोर पर स्थापित करें, दूसरे छोर एक धूलमय खिड़की है, पाइप की भीतरी दीवार चमकदार काले और विरोधी प्रतिबिंब है।
⑦। हल्की संप्रेषण 0% का मतलब है कोई प्रकाश गुजरना, 100% बिना साये के साधन, सभी पारित होने के माध्यम से।
विशेषताएं:
1. लाइट का नमूना लेने के बाद अनुमान के अनुसार लौ प्रसार की गति विंडो के माध्यम से लौ के समय पर आधारित होती है, लौ प्रसार गति वक्र प्राप्त होती है, जो विधि खिड़की के माध्यम से दूरी और समय की लौ प्रचार को आकर्षित करती है। उपकरण पहले परीक्षण करते समय कैलिब्रेट किया जाना चाहिए, और फिर दो प्रारंभिक परीक्षण करते हैं। पहला प्रारंभिक परीक्षण लाल ओक नमूना का पता लगाने के लिए है, कृत्रिम रूप से अपनी लौ प्रचार और 100 से धुंध पीढ़ी सेट करता है (यह विधि सामग्री की धुएं पीढ़ी को भी उपार्जन करती है) दूसरा प्रारंभिक परीक्षण एस्बेस्टोस सीमेंट नमूना का पता लगाने के लिए है, इसके बाद के दो मूल्यों को 0 के रूप में सेट करें। फिर नमूना धुआं और लौ प्रसार के वेग की वक्र निर्धारित करें, फ्लेम स्प्रेड इंडेक्स (एफएसआई) की गणना करें, विधि है: यदि यह कुल क्षेत्रफल बराबर या उससे कम है से 29.7 मी · मिनट, यह एफएसआई = 0.515 एट है; अगर कुल क्षेत्रफल 29.7 मीटर · मिनट से अधिक है, तो यह एफएसआई = 4900 / (1 9-एटी) है।
2. विभिन्न अप्रसारित लकड़ी की लौ प्रसार दर 60 से 230 है, जो उत्पन्न हुए दहन को दहन के दौरान भी मापा जाता है, और इसके रैंक को उसी श्रेणी में विभाजित किया जाता है।
3. सुरंग विधि के साथ मापा गया सामग्रियों का एफएसआई मान 0 से 200 के बीच है, एफएसआई वैल्यू जितना छोटा है, उतना ही कम जोखिम है। उच्च इमारतों और गलियारे, एफएसआई <25 सामग्री, 25 <एफएसआई <100 सामग्री का इस्तेमाल केवल आग आवश्यकता के लिए बहुत सख्त नहीं होनी चाहिए, जबकि एफएसआई> 100 सामग्री लौ लौटने की आवश्यकता को पूरा नहीं करती।
4. कक्षा ए 0-25 है, कक्षा बी 26-75 है, कक्षा सी 76-200 है, नमूना जो 450 से कम धुआं सूचकांक और लौ प्रसार दर वक्र, फिर नमूना के लौ प्रसार सूचकांक (एफएसआई) की गणना करें, विधि है: यदि यह कुल क्षेत्रफल 29.7 मीटर · मिनट से कम या बराबर है, तो यह एफएसआई = 0.515 एट है; अगर कुल क्षेत्रफल 29.7 मीटर · मिनट से अधिक है, तो यह एफएसआई = 4900 / (1 9-एटी) है।
प्रक्रिया:
1. छह पीसी के नमूने, 12 मिमी मोटी कैल्शियम सिलिकेट सीमेंट के तहत रखा गया।
2. डेटा देखें:
ए। प्रत्येक अवलोकन बिंदु पर लौ पर आने वाले समय को मापें
बी। पहले 1.5 मिनट पर लौ प्रसारित दूरी को मापें
सी। सभी परीक्षण (10 मिनट) के दौरान लौ प्रसार दूरी को मापें
डी। लौ को अधिकतम दूरी और समय को फैलाने का उपाय
3. निर्णय विधि:
वर्गीकरण | 1.5 मिनट (मिमी) में लौ फैली | अंतिम लौ फैल (मिमी) |
वर्ग 1 | 165 (+25) | 165 (+25) |
कक्षा 2 | 215 (+25) | 455 (+25) |
कक्षा 3 | 265 (+25) | 710 (+25) |
कक्षा 4 | क्लास 3 की सीमाओं से अधिक |
बीएस कक्षा 1 जज मानक:
①। छह पीसी के नमूनों के दौरान, नमूना जो सबसे बड़ा "1.5 मिनट लौ फैला हुआ मूल्य" और "अंतिम लौ फैला हुआ मूल्य", अधिकतम भत्ता से अधिक नहीं होना चाहिए (यह आंतरिक और बाह्य मान की राशि है)
②। "पाँच मिनट के लाइट का फैलाव मूल्य" और "पाँच लौकिक मूल्य का मूल्य" पांच पीसी के नमूने मानक मान से अधिक नहीं होना चाहिए (यह बाहरी मान है)
भाग 6: अग्नि प्रसार
①। टेस्ट विधि: नमूना जलाते समय थर्मोकम्पल सेंसर द्वारा तापमान परिवर्तन (हीटिंग) सीलिंग स्थान के माध्यम से मापें।
②। आंकड़े देखें: 0-3 मिनट इग्निशन के भीतर तापमान 30 सेकंड मापा जाता है; तापमान हर 1 मिनट में 4-10 मिनट इग्निशन के भीतर मापा जाता है; तापमान प्रत्येक 2 मिनट 12-20 मिनट इग्निशन के भीतर मापा जाता है, और केवल 3 बार उपाय करता है
③। निर्णय विधि:
S1 = S2 = S3 =
एस = एस 1 + एस 2 + एस 3
टी ----- समय, मिनटों में, 0 जब इग्निशन
- नमूना तापमान, ℃ में, समय टी पर
--- मानक तापमान, ℃ में, समय टी पर
बीएस कक्षा 0 फैसले मानक: कक्षा 1 सामग्री कुल सूचकांक एस 12 से अधिक नहीं है; पहला उप-सूचकांक 6 से अधिक नहीं है, जिसे कक्षा 0 के रूप में निर्धारित किया जा सकता है
पर्यावरण की स्थिति:
1. भू स्तर, अच्छी तरह हवादार, गैर ज्वलनशील, विस्फोटक, संक्षारक गैसों और धूल।
2. विद्युत चुम्बकीय विकिरण का कोई मजबूत स्रोत पास नहीं है।
3. रखरखाव के लिए उपकरण के आसपास पर्याप्त जगह छोड़ दें।
4. तापमान: 5 ℃ ~ 30 ℃
5. दबाव: 86 ~ 106kpa
6. AC3800V / 50HZ
7. उतार चढ़ाव सीमा: 380V ± 10%
8. आवृत्ति में उतार चढ़ाव सीमा अनुमत: 50 हर्ट्ज ± 1%
9. उपयोगकर्ता को डिवाइस की स्थापना के लिए हवा और पावर स्विच की उचित क्षमता के साथ कॉन्फ़िगर करना आवश्यक है, और उपकरण को स्वतंत्र रूप से और विशेष रूप से इस स्विच का उपयोग करना होगा।
10. यदि उपकरण काम नहीं कर रहा है, परिवेश का तापमान 0 ~ 45 ℃ के भीतर बनाए रखा जाना चाहिए
