उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUYANG |
प्रमाणन: | ISO 5658-2, ASTM E 1317, IMO Resolution A. 653(16) |
मॉडल संख्या: | YYF-047 |
प्रसव के समय: | 15-30 दिनों के काम |
---|---|
आपूर्ति की क्षमता: | 5 यूनिट / यूनिट प्रति माह |
पैकेजिंग विवरण: | प्लाइवुड पैकिंग | पावर:: | इलेक्ट्रॉनिक, एसी 220V, 50/60 हर्ट्ज |
---|---|---|---|
कंसोल आकार:: | 600 (डब्ल्यू) * 750 (डी) * 1600 (एच) मिमी | वजन: | 300kg |
नियंत्रण रास्ता:: | कंप्यूटर | उपकरण:: | मीथेन, पीसी, संपीड़ित गैस, कैमकोर्ड .... |
हाई लाइट: | लौ परीक्षण उपकरण,ज्वलनशीलता परीक्षण उपकरण |

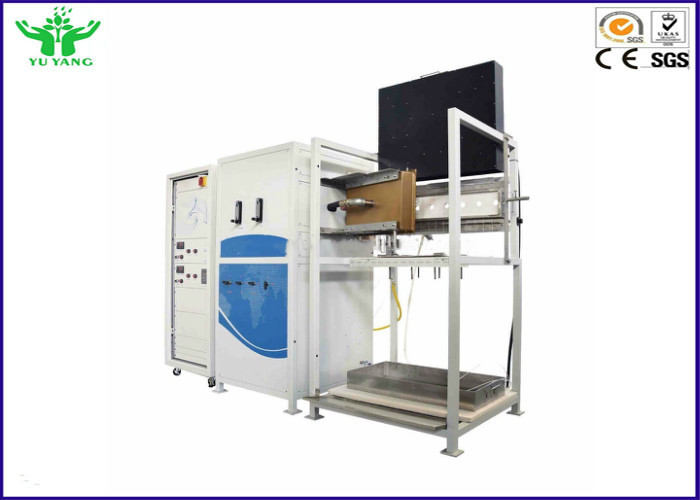

एएसटीएम ई 1317 इलेक्ट्रॉनिक दीप्तिमान पैनल आईएमओ लौ स्प्रेड टेस्टिंग उपकरण आईएसओ 5658-2
I. उत्पाद परिचय:
आईएमओ एफ़टीपी कोड रिज़ॉल्यूशन की आवश्यकताओं को पूरा करते हुए, आईएसओ 5658-2 मानक के अनुसार लौ एक्सटेंशन परीक्षक का विकास और उत्पादन किया गया था। 653 (16) और एएसटीएम ई 1317. निर्माण उत्पादों के अनुप्रस्थ लौ प्रचार प्रदर्शन के दृढ़ संकल्प के लिए, लौ प्रत्यावर्तन प्रदर्शन / लौ प्रसार की गति सामग्री की लौ retardant प्रदर्शन का आकलन करने के लिए इस्तेमाल किया जा सकता है।

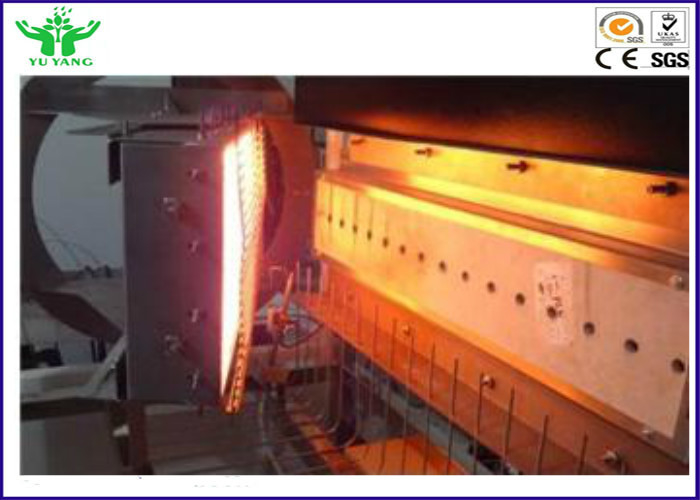

गैस विकिरण गर्मी विकिरण बोर्ड के माध्यम से उपकरण, आयातित गर्मी प्रवाह मीटर अंशांकन विकिरण गर्मी का उपयोग करते हुए, दहन के कुछ विकिरण गर्मी के मामले में सामग्री का परीक्षण करने के लिए गैस बर्नर नमूने के मिश्रण से जलाया जाता है; नमूना उस क्षेत्र के संपर्क में है जहां विकिरण प्रवाह स्पष्ट रूप से कैलिब्रेटेड होता है, प्रज्वलन समय का मापन, लौ प्रसार और अंतिम विलुप्त होने का समय। परीक्षण नमूना को एक ऊर्ध्वाधर स्थिति में रखा गया है, निकटतम उज्ज्वल पैनल, उज्ज्वल प्रवाह के स्पष्ट अंशांकन वाले क्षेत्रों में एक्सपोजर। इग्निशन लौ परीक्षण नमूने के करीब है, लेकिन परीक्षण नमूने से संपर्क नहीं करता, नमूना का गर्म अंत आग लगने से प्रज्वलित होता है सतह पर एक वाष्पीकरण गैस, प्रज्वलन के बाद, लौ के विकास को आगे रिकॉर्ड करते हैं, और उस समय को रिकॉर्ड करते हैं जब नमूना की सतह पर ज्वालामुखी को प्रत्येक अंशांकन दूरी पर जला दिया जाता है। तब परीक्षण सामग्री में प्रज्वलन गर्मी, निरंतर दहन गर्मी, महत्वपूर्ण प्रवाह दर, निरंतर दहन की औसत गर्मी, कुल गर्मी जारी मात्रा और अन्य संबंधित मापदंडों।
2. मानक:
आईएसओ 5658-2: लौ प्रचारा, भाग 2: लौ की सीमा का निर्माण भवन के किनारे पर फैला हुआ है।
जीबी / टी 28752-2012: ऊर्ध्वाधर सतह पर लौ के लिए क्षैतिज फैल रही परीक्षण विधि।
आईएमओ एफ़टीपी कोड संकल्प एक। 653 (16): बल्कहाइड, छत और डेक सामग्री (वैकल्पिक) के लिए ज्वलनशीलता परीक्षण प्रक्रिया के लिए प्रस्ताव
एएसटीएम ई 1317: जहाज की सतह कोटिंग्स के ज्वलनशीलता के लिए मानक परीक्षण विधि।
3. संरचनात्मक विशेषताएं
3.1। बॉक्स शरीर स्टेनलेस स्टील, सुंदर और जंग प्रतिरोधी से बना है; साफ करने में आसान; एम ऐन फ्रेम: दो स्वतंत्र भागों होते हैं: बर्नर फ़्रेम और नमूना समर्थन फ्रेम। दो भागों को एक साथ बोल्ट किया जाता है, और मैकेनिकल समायोजन के लिए लचीला होने के लिए बोल्ट हैं।
3.2 उज्ज्वल पैनल की केंद्र ऊंचाई (1200 ± 100) मिमी, उज्ज्वल पैनल विकिरण सतह और सतह (15 ± 3) डिग्री सेल्सियस, ठीक-ट्यूनिंग हो सकता है
3.3 विकिरण बोर्ड आकार 480 मिमी x 280 मिमी, छिद्रपूर्ण आग रोक सिरेमिक टाइल से बना है; विकिरण की तीव्रता लगभग 62 किलोवाट / एम 2 तक पहुंच सकती है, लगभग 750 ℃ के सतह का तापमान।
3.4 बर्नर: मानक (230 + 20) मिमी उच्च प्राप्त करने के लिए प्रोपेन और वायु प्रवाह मीटर, समायोज्य छोटी लौ ऊंचाई के साथ, (200 + 10) मिमी लंबे डबल छेद सिरेमिक ट्यूब, व्यास 6 मिमी के अंदर, प्रत्येक अनुदैर्ध्य छेद व्यास 6 मिमी है लौ की आवश्यकताओं
3.5 निरीक्षण स्तर: उपयोगकर्ताओं के लिए लौ प्रसार का पालन करना आसान है; स्टेनलेस स्टील, क्षैतिज और ऊर्ध्वाधर दिशा सेटिंग, स्पिन 50 मिमी से बना;
3.6 नमूना स्थापना गाइड से लैस, स्टेनलेस स्टील का बना। गर्मी और संक्षारण प्रतिरोध; नमूना एक पुल-आउट प्रकार के रूप में स्थापित किया गया है;
3.7 दर्शक: कोण समायोज्य देखने के दर्पण (750 मिमी x 120 मिमी) के साथ सुसज्जित, परीक्षण के दौरान, ग्लास मिरर और नमूना रेक के माध्यम से लौ प्रसार दर को देखा जा सकता है, और पैर स्विच द्वारा स्वचालित रूप से रिकॉर्ड किया जा सकता है।
3.8 नमूना आकार: 808 मिमी लंबाई और 250 मिमी चौड़ा। मोटी (3 + 0.2) मिमी स्टेनलेस स्टील प्लेट के बने।
3.9 नमूना चिमनी, 1, यह 0.5 ± 0.05 मिमी की मोटाई के साथ स्टेनलेस स्टील शीट से बना है। गैस और चिमनी धातु मुआवजा थर्माकोपल
3.10 कैलिब्रेशन प्लेट: लम्बाई (795 + 1) मिमी, चौड़ा मिमी, मोटी (25 ± 2) मिमी असंरक्षित बोर्ड। ड्रिडींग घनत्व (950 ± 100) किग्रा / एम 3। 25 मिमी के व्यास के साथ 8 छेद और छेद रिक्ति 100 मिमी + 1 मिमी;
3.11 बैकबोर्ड और पोजिशनिंग प्लेट: पीठ की थाली 800 मिमी लंबी और 155 मिमी चौड़ी, मोटी (12.5 ± 3) मिमी बिना तुच्छ बोर्ड, सुखाने की घनत्व (950 ± 100) किग्रा / एम 3, पोजिशनिंग शीट की सामग्री पीठ प्लेट, चौड़ाई के समान है ( 25 ± 2) मिमी
4. थर्मल विकिरण प्रणाली:
4.1 उज्ज्वल पैनल तापमान नियंत्रक: रेडिएटर पैनल के पीछे से लौटने से लौ को रोकें, रेडिएटर पैनल के आंतरिक तापमान की जांच करें, और ज्वाला वर्तमान के मामले में स्वचालित रूप से गैस सोलनॉइड वाल्व काट कर।
4.2 नमूना की गर्मी प्रवाह पर विकिरण प्लेट लागू होती है, और नमूना की लंबाई के साथ ढाल घट जाती है। प्रारंभिक बिंदु 50KW / एम 2 है, और अंत 1.5kw / m2 है
4.3 संयुक्त राज्य अमेरिका ने एमईडीएआरएम प्लग प्रकार (श्मिट-बेलर) थर्मोइलेक्ट्रिक रिएक्टर गर्मी प्रवाह मीटर आयात किया, जो 80 केडब्ल्यू / एम 2 की सीमा को मापने, जल-ठंडा गर्मी प्रवाह मीटर का आयात करता था। बड़ा अलाइनलाइन प्लस या घटा 2%; पुनरावृत्ति योग्यता प्लस या शून्य से 0.5%;
4.4 गैस की आपूर्ति: दबाव कम करने वाल्व, शून्य दबाव वाल्व, तड़के वाल्व, सोलनॉइड वाल्व और मिक्सर, उज्ज्वल पैनल के लिए अच्छी हवा और गैस का मिश्रण से लैस।
4.5 एक छिद्रपूर्ण अंशांकन प्लेट प्रदान की जाती है और पता चलता है कि उज्ज्वल फ्लक्स मानक आवश्यकताओं को पूरा करता है या नहीं, एक स्लाइडिंग गर्मी प्रवाह मीटर का उपयोग किया जाता है।
5. नियंत्रण प्रणाली:
5.1 इग्निशन स्रोत की लौ लंबाई 230 प्लस या घटा 20 मिमी है, प्रोपेन प्रवाह 0.4 एल / एस है, और वायु प्रवाह 1.0 एल / मिनट है
5.2 स्रोत गैस प्रवाह: गैस मीथेन, प्राकृतिक गैस, प्रोपेन, प्रवाह दर 1.0 एल / एस से अधिक हो सकती है, और प्रवाह नियंत्रण प्रणाली 0.5 एल / एस ~ 1.5 एल / एस के बीच 1% से कम है।
5.3 वायु प्रवाह 9.0 एल / एस से अधिक है, और प्रवाह नियंत्रण प्रणाली की त्रुटि 5 एल / एस ~ 15 एल / एस के बीच 1% से कम है, और एयर पाइप लाइन में फिल्टर होता है।
5.4 आयातित ब्रांड दबाव वाल्व और दबाव नापने का विनियमन, गैस के दबाव का सही नियंत्रण;
5.5 सभी उज्ज्वल पैनल दहन नियंत्रण प्रणाली सुरक्षा विस्फोट प्रूफ, चेक वाल्व, गैस सोलनॉयड वाल्व गैस रिटर्न को रोका जा सकता है;
5.6 कैमरा एक प्रोग्राम में परीक्षण प्रक्रिया को देख और बचा सकता है।
5.7 19 "विश्लेषण फ्रेम लौ प्रसार दर, महत्वपूर्ण प्रवाह दर और गर्मी रिलीज दर को माप सकता है
5.8 डाटा अधिग्रहण प्रणाली लौ प्रसार की लंबाई और दहन विशेषताओं की छवि को स्टोर कर सकती है।
5.9 चमकदार पैनल बर्नर प्रणाली पूरी तरह से स्वचालित है, स्पार्क इग्निशन और सुरक्षा लॉक के साथ, सभी नियंत्रण प्रणाली विस्फोट प्रूफ हैं;
5.10 आईएमओ सभी अंशांकन, परीक्षण, परीक्षा के परिणाम मुद्रित होने की अनुमति देता है (आईएमओ, आईएसओ) आसान (वैकल्पिक);
5.11 मानक नियंत्रण कैबिनेट, कंप्यूटर + लैबविव बुद्धिमान नियंत्रण प्रणाली; इंटरफ़ेस दोस्ताना है और परीक्षण अधिक बुद्धिमान है।
शक्ति: | इलेक्ट्रॉनिक, एसी 220V, 50/60 हर्ट्ज |
कंसोल आकार: | 600 (डब्ल्यू) * 750 (डी) * 1600 (एच) मिमी |
वजन | 300 किलो |
नियंत्रण रास्ता: | कंप्यूटर |
पैकेजिंग विवरण | प्लाईवुड पैकिंग |
उपकरण: | मीथेन, पीसी, संपीड़ित गैस, कैमकोर्ड .... |
