उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUYANG |
प्रमाणन: | ASTM E328-2000 |
मॉडल संख्या: | YYL-020 |
पैकेजिंग विवरण: | लकड़ी के मामले |
---|---|
प्रसव के समय: | 7-10 दिनों के काम |
आपूर्ति की क्षमता: | प्रति माह 150 सेट / सेट |
लोड क्षमता: | 300KN | प्रभावी मापने सीमा: | 12 ~ 300KN |
---|---|---|---|
संकेत मूल्य परिशुद्धता: | <0.01 | लोड संकल्प: | 10N |
लादने की दर: | 100-5000 एन / एस (स्वतंत्र रूप से सेट किया जा सकता है) | स्क्रू रॉड यात्रा: | 100mm |
परीक्षण अंतरिक्ष: | 850mm | कार्य वोल्ट: | 220v |
हाई लाइट: | कपड़ा प्रयोगशाला उपकरण,सार्वभौमिक तन्यता मशीन |

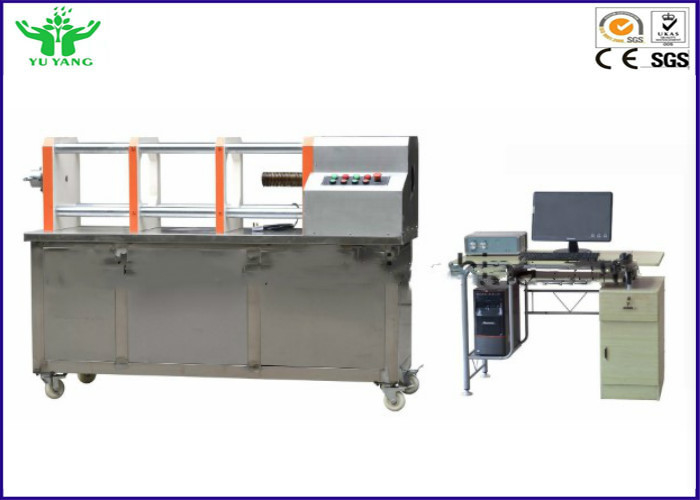

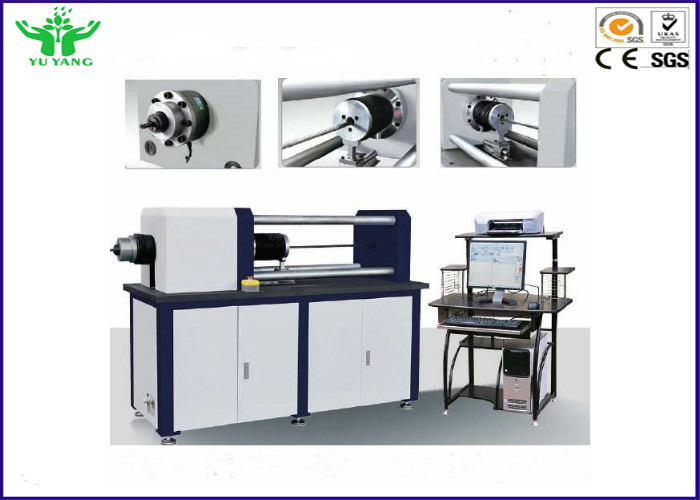

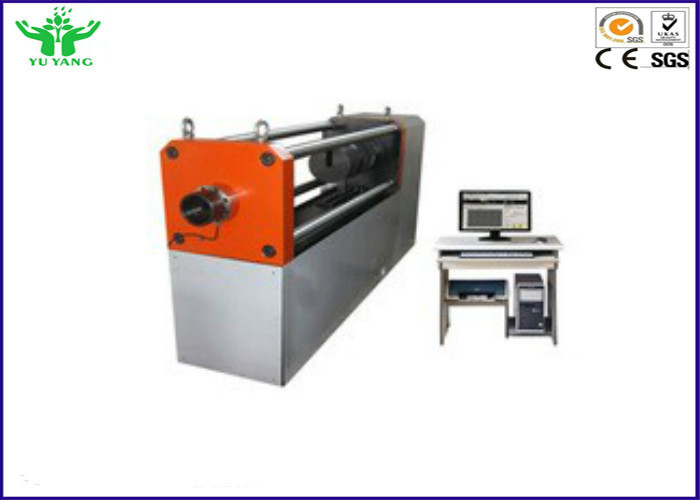

0.05-25 मिमी / मिनट स्ट्रैंड वायर तन्यता आराम परीक्षण मशीन 0.2% -100%
स्ट्रैंड वायर तन्यता आराम परीक्षण मशीन मुख्य फ्रेम, मापने नियंत्रण प्रणाली, कंप्यूटर सिस्टम, समारोह सहायक उपकरण, आदि द्वारा रचित है। यह तन्यता संपत्ति परीक्षण और स्ट्रैंड वायर या प्री-तनाव स्टील सामग्री के लिए तन्यता तनाव छूट परीक्षण के लिए विशेष है। इसका उपयोग तन्यता संपत्ति मानकों को निर्धारित करने के लिए किया जाता है, जैसे तन्यता ताकत, निर्धारित गैर-आनुपातिक लम्बाई तीव्रता, अधिकतम। बल, कुल लम्बाई, और इतने पर; तनाव छूट संपत्ति मानकों, जैसे तनाव छूट गति अनुपात, विश्राम तनाव, विश्राम अनुपात, आदि। मशीन उच्च सामान्यता, दोहरी उपयोग मशीन के साथ है। इसे ग्राहक के अनुरोध के अनुसार एक विशेष तनाव छूट परीक्षण मशीन में भी बनाया जा सकता है।
मुख्य फ्रेम:

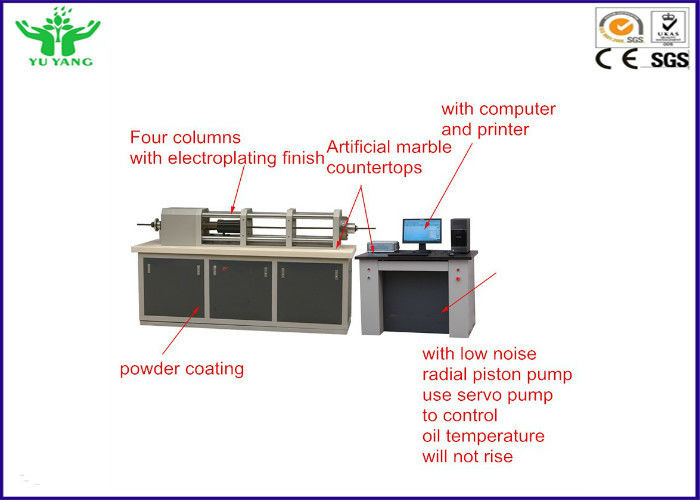

1-1। मुख्य फ्रेम क्षैतिज संरचना को गोद ले। बाएं और दाएं क्लैंपिंग प्लेट और चार कॉलम एक बल ढांचे के रूप में जुड़े हुए हैं। फ्रेम के बाईं ओर मोटर, कमी बॉक्स और स्क्रू हैं। स्क्रू के एक छोर पर एक वेज पकड़ है, और दूसरा छोर लोड सेंसर से जुड़ा हुआ है।
1-2। यह एसी चर आवृत्ति डीसी सर्वो मोटर और ड्राइवर को गोद ले। गति और आवृत्ति प्रतिक्रिया त्वरित है, गति विनियमन सीमा व्यापक है।
1-3। यह विलुप्त होने के लिए ओवरटोन कमी बॉक्स को गोद लेता है। यह टी प्रकार स्क्रू द्वारा निर्बाध संचरण का एहसास हो सकता है। यह संचरण स्थिर, प्रतिक्रिया गति जल्दी बनाता है। बल और विरूपण नियंत्रण उतार-चढ़ाव के बिना है।
1-4। मैकेनिकल ट्रांसमिशन को अपनाने से पारंपरिक हाइड्रोलिक ट्रांसमिशन से कोई तेल रिसाव और कम शोर (लगभग 65 डीबी (ए)) नहीं है।
2. नियंत्रण प्रणाली मापना
2-1। बल और विरूपण माप का संकल्प अनुपात उच्च (24 बिट) है, और स्टीप्लेस, निरंतर संकल्प अनुपात, उपयोगकर्ता परीक्षण आवश्यकता के अनुसार खुद को सेट कर सकता है।
2-2। सेंसर की एक्सेस आवृत्ति बैंड चौड़ाई 4.5 हर्ट्ज है, मापा परीक्षण डेटा और वक्र सत्य हैं।
2-3। लोड सेंसर उच्च परिशुद्धता, और लंबे समय में अच्छी स्थिरता के साथ है।
2-4। खुले डेटा कनेक्टिंग इंटरफेस लोड, विरूपण, विस्थापन, गति, आदि के बंद लूप का एहसास कर सकते हैं। यह निरंतर भार, निरंतर विरूपण, निरंतर विस्थापन, यहां तक कि तनाव गति अनुपात, यहां तक कि तनाव गति अनुपात, कई कदमों में निरंतर गति को नियंत्रित करता है। और परीक्षण में बाद में तीन के बीच गैर-प्रभाव परिवर्तन का एहसास करें।
2-5। इसमें स्वचालित शून्य सेट और स्वचालित कैलिब्रेटिंग का कार्य है।
2-6। इसमें ओवर-लोड, ओवर-स्ट्रोक, ओवर-प्रेशर, ओवर-फ्लो, ओवर-गर्मी, और इसी तरह के सुरक्षात्मक कार्य हैं।
2-7। बल पहुंच इंटरफ़ेस अन्य प्रकार के बल सेंसर को परिवर्तित कर सकता है, सॉफ़्टवेयर में स्वचालित पहचान का कार्य होता है। विरूपण पहुंच इंटरफ़ेस अन्य प्रकार के विरूपण सेंसर को भी परिवर्तित कर सकता है, सॉफ़्टवेयर में स्वचालित पहचान का कार्य होता है।
3. कंप्यूटर सिस्टम
3-1। कंप्यूटर सिस्टम धारावाहिक बंदरगाह द्वारा मापने नियंत्रण प्रणाली के साथ संवाद कर सकते हैं। कंप्यूटर द्वारा नियंत्रित किए जाने के बाद सभी ऑपरेशन, विंडोज़ इंटरफ़ेस पर वर्चुअल कीबोर्ड द्वारा संचालित।
3-2। यह वास्तविक समय परीक्षण डेटा प्राप्त कर सकता है, वक्र बना सकता है, आंशिक रूप से वक्र को ज़ूम इन और आउट कर सकता है, और प्रिंट कर सकता है।
3-3। परीक्षा परिणाम स्टोर और स्टोर पर पढ़ा जा सकता है। वही समूह परीक्षण वक्र ओवरलैड और विपरीत हो सकता है, और उसके बाद वक्र में विश्लेषण किया जा सकता है।
4. समारोह सहायक उपकरण
4-1 विशेष तनाव छूट परीक्षण मशीन केवल शंकु स्वयं-लॉक प्रकार सिलेंडर पकड़ और पकड़ स्थापित और अनइंस्टॉल डिवाइस से लैस है।
4-2 विस्थापन सेंसर उच्च मापने सटीकता, अच्छी स्थिरता के साथ है, इसका उपयोग तन्यता और तनाव विश्राम परीक्षण के लिए किया जा सकता है।
मुख्य तकनीकी पैरामीटर:
क्षमता | 300KN | |||||
माप सीमा | 0.2% -100% (पूर्ण सीमा में एक ही संकल्प) | |||||
सटीकता लोड हो रहा है | ± 1% | |||||
संकल्प लोड हो रहा है | 0.05% एफएस | |||||
लोड हो रहा है गति | 0.05-50 मिमी / मिनट (स्वतंत्र रूप से सेट किया जा सकता है) | |||||
प्रारंभिक लोडिंग विधि | स्वत: 70% या 80% तोड़ने लोडिंग | |||||
कार्यक्रम लोड हो रहा है | स्वचालित स्थिर गति, 2 मिनट के लिए रखरखाव के बाद स्वचालित रिकॉर्ड | |||||
लोड हो रहा है गति | 100-5000 एन / एस (स्वतंत्र रूप से सेट किया जा सकता है) | |||||
नमूने का आकार | Φ15.20mm | |||||
तन्यता स्ट्रोक | 0-200mm | |||||
कुल तन्यता दूरी | 800-1000 मिमी (आवश्यकताओं के अनुसार डिजाइन किया जा सकता है) | |||||
विस्थापन की माप माप | 0.2% -100% | |||||
विस्थापन सटीकता | 0.001mm | |||||
लोडिंग फ्रेम का ढांचा | क्षैतिज लोडिंग फ्रेम | |||||
शक्ति | एसी 380V, 50 हर्ट्ज (ब्रेकिंग के साथ सर्वो मोटर) | |||||
कुल आयाम | 2840x670x1060mm | |||||
वजन लगभग | 1200kg |
