Dongguan YUYANG उपकरण कं, लिमिटेड
परीक्षण उपकरण की चीन अच्छी गुणवत्ता निर्माता
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUYANG |
| प्रमाणन: | ISO |
| मॉडल संख्या: | पीसीआई-2 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | 15 दिनों |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| खोजशब्द: | प्राथमिक वर्तमान इंजेक्शन परीक्षक प्रणाली | बिजली की आपूर्ति: | AC220V ± 10%, 50 हर्ट्ज / 60 हर्ट्ज |
|---|---|---|---|
| क्षमता: | 25KVA | आउटपुट वर्तमान: | 2500A |
| ऑपरेशन: | मैनुअल | गारंटी: | 1 साल |
| हाई लाइट: | विद्युत परीक्षण उपकरण,विद्युत परीक्षण किट |
||
सर्किट ब्रेकर टाइमर के साथ प्राथमिक वर्तमान इंजेक्शन परीक्षक प्रणाली
I. प्रस्तावना:
पीसीआई श्रृंखला प्राथमिक वर्तमान इंजेक्शन परीक्षक सर्किट ब्रेकर परीक्षण, सुरक्षा प्रणाली परीक्षण और वर्तमान ट्रांसफार्मर परीक्षण के लिए बिजली प्रणाली में लागू किया जाता है। वर्तमान इंजेक्शन परीक्षण सेट बिजली के उपकरणों के प्राथमिक सर्किट में रेटेड वर्तमान या गलती प्रवाह को अनुकरण करने के लिए बिजली की आपूर्ति से उच्च प्रवाह उत्पन्न करता है।
1000 ए / 15 केवीए प्राथमिक इंजेक्शन परीक्षण प्रणाली एकीकृत मॉडल में डिज़ाइन की गई है।
।
विशेषताएं:
गलती को अनुकरण करने के लिए पावर लाइन के मुख्य सर्किट में इंजेक्शन वाला 1 उच्च वर्तमान आउटपुट। फिर जांच करें कि सुरक्षा प्रणाली को डिजाइन के अनुसार संचालित किया जाएगा या नहीं।
2 उच्च वर्तमान आउटपुट वर्तमान ट्रांसफॉर्मर के प्राथमिक से इंजेक्शन दिया गया है और फिर माध्यमिक से शामिल किए गए वर्तमान को मापता है
अनुपात त्रुटि और सीटी के चरण विस्थापन की जांच करने के लिए त्रुटि माप उपकरण द्वारा।
प्राथमिक में रेटेड वर्तमान अनुकरण करने के लिए सर्किट ब्रेकर के मुख्य सर्किट में इंजेक्शन 3 उच्च वर्तमान आउटपुट। फिर तापमान वृद्धि प्रक्रिया के अनुसार सर्किट ब्रेकर की स्थिरता की जांच करें।
4 यह प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट को बिजली उपकरण या केबल परीक्षण में एसी उच्च वर्तमान स्रोत के रूप में भी माना जाता है।
5. वर्तमान वर्तमान ट्रांसफार्मर के माध्यम से मापा जाता है जो वर्तमान बूस्टर के आंतरिक में स्थापित होता है।
तृतीय। विशेष विवरण:
| 1 | बिजली की आपूर्ति | AC220V या एसी 400V, 45 हर्ट्ज ~ 65 हर्ट्ज। बिजली आपूर्ति वोल्टेज नीचे की तरह बिजली उत्पादन क्षमता पर निर्भर करता है। |
| 2 | विशिष्ट उत्पादन वर्तमान | 500 ए या 1000 ए या 2000 ए विशिष्ट आउटपुट क्षमता 3 केवीए या 5 केवीए या 10 केवीए या 15 केवीए |
| 3 | प्रभाव वोल्टेज | 8% |
| 4 | सुस्त प्रवाह | 6% |
| 5 | वर्तमान विकृति | <5% |
| 6 | प्रदर्शन इकाई | 4 और 1/2 डिजिटल वर्तमान मीटर |
| 7 | अधिकतम माप त्रुटि | 0.5% RDG + 5D |
| 8 | वैकल्पिक टाइमर | 1) 4 डिजिटल टाइमर 0 ~ 99 99/0 ~ 999.9 / 0 ~ 99.99, सटीकता 0.5% आरडीजी + 5 डी 2) 5 डिजिटल टाइमर 0 ~ 99 999/0 ~ 99 99.9 / 0 ~ 999.99 एस, सटीकता 0.2% आरडीजी + 2 डी 3) 6 डिजिटल टाइमर 0 ~ 99 99 99/0 ~ 99 999.9 / 0 ~ 99 99.99, सटीकता 0.1% आरडीजी + 1 डी |
| 9 | कार्य तापमान | 0 ~ 40 सी, आर्द्रता <9 0% |

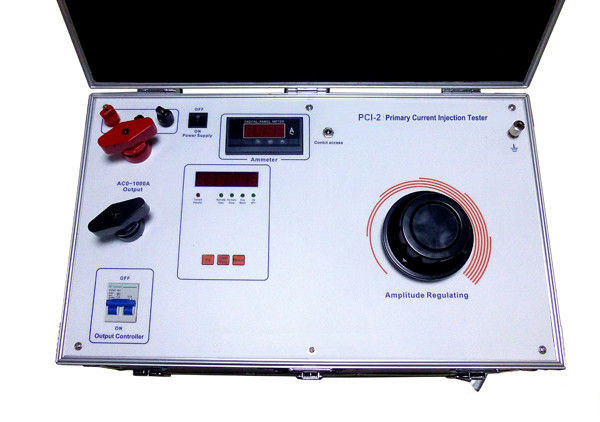

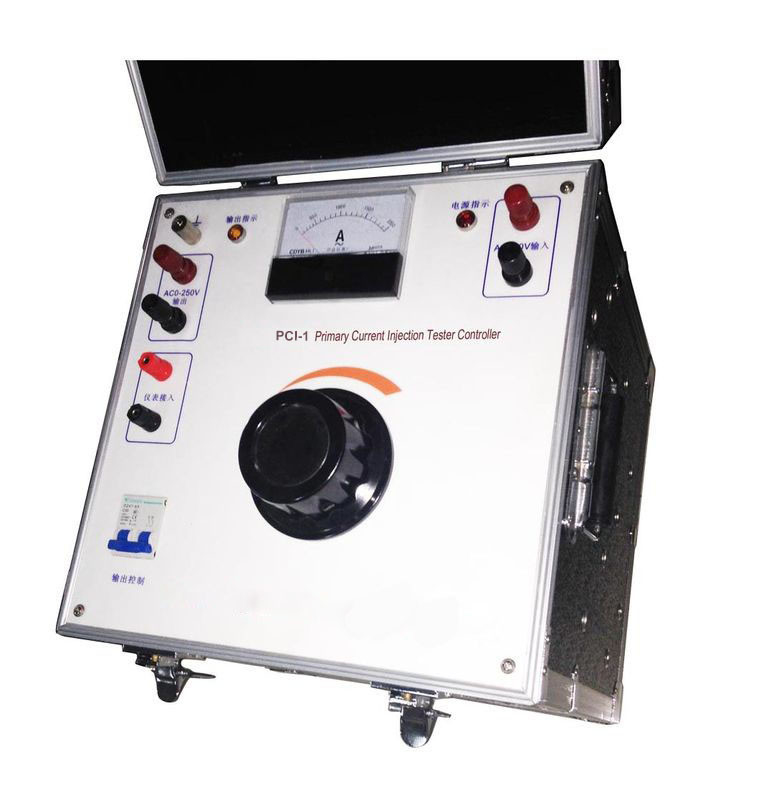

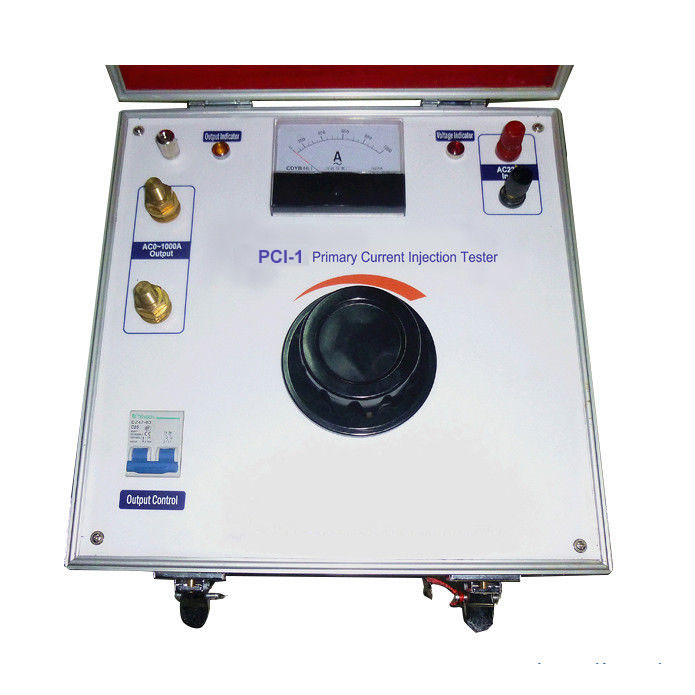

25 केवीए / 2500 ए प्राथमिक वर्तमान इंजेक्शन टेस्ट सिस्टम का फोटो
