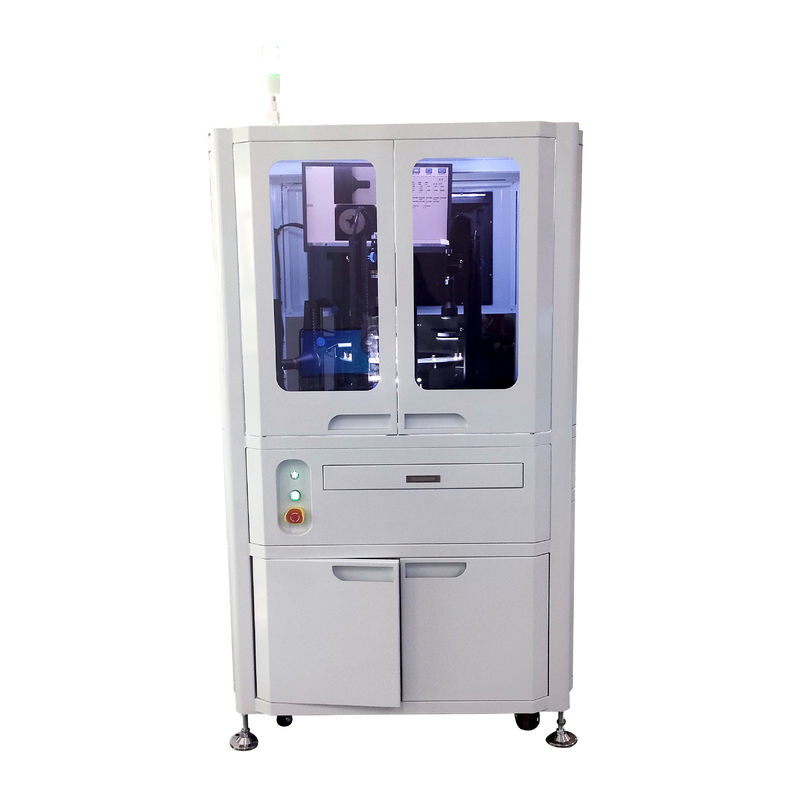

सटीक 2 डी ऑप्टिकल निर्देशांक मापने सीएनसी मशीन के साथ सोनी 1/3 "रंग सीसीडी कैमरा

उत्पाद का वर्णन:

सटीक 2 डी ऑप्टिकल निर्देशांक मापने सीएनसी मशीन के साथ सोनी 1/3 "रंग सीसीडी कैमरा

ऑप्टिकल इमेज मेजरिंग इंस्ट्रूमेंट एक उच्च परिशुद्धता, उच्च दक्षता और उच्च विश्वसनीयता वाला माप उपकरण है जो ऑप्टिकल, यांत्रिक,इलेक्ट्रॉनिक और कम्प्यूटर इमेज प्रोसेसिंग तकनीकेंमापी जाने वाली वस्तु को पहले ऑप्टिकल एम्पलीफिकेशन सिस्टम द्वारा बड़ा किया जाता है, और फिर सीसीडी कैमरा सिस्टम छवि विशेषताओं को कैप्चर करता है और विश्लेषण के लिए डेटा कंप्यूटर को भेजता है।यह उपकरण ज्यादातर विभिन्न जटिल सटीक भागों के निरीक्षण और गुणवत्ता नियंत्रण में प्रयोग किया जाता है, जैसे कि समोच्च और सतह के आकार, आकार, कोण और स्थिति का निर्धारण।

ऑप्टिकल इमेज मापने वाले यंत्र की विशेषताओं में निम्न शामिल हैंः उच्च सटीकता, उन्नत ऑप्टिकल और इलेक्ट्रॉनिक प्रौद्योगिकी के उपयोग के कारण जो वस्तुओं को माइक्रोन स्तर की सटीकता से माप सकती है;कंप्यूटर के माध्यम से छवि विशेषताओं की स्वचालित पहचान और प्रसंस्करण के माध्यम से त्वरित पता लगानेउपयोगकर्ता के अनुकूल ऑपरेशन इंटरफ़ेस और स्वचालन कार्यों के माध्यम से आसान संचालन; और अंत में, इसका उपयोग कई उद्योगों जैसे इलेक्ट्रॉनिक्स, मशीनरी, मोल्ड,ऑटोमोबाइल और अन्य के लिए सटीक भागों का पता लगाने के लिएकुल मिलाकर, ऑप्टिकल इमेज मापने वाला उपकरण आधुनिक विनिर्माण उद्योग में एक बहुत महत्वपूर्ण उपकरण है क्योंकि यह उत्पाद की गुणवत्ता को कुशलतापूर्वक बढ़ाता है और उत्पादकता बढ़ाता है।

विशेषताएं:

ऑप्टिकल इमेज मापने वाले उपकरण कई फायदे प्रदान करते हैं, जैसे कि जटिल भागों का पता लगाने में सक्षम होना, जिसमें वक्र, सतह, छेद आदि शामिल हैं।यह गैर संपर्क माप प्रदान करता है ताकि मापी जाने वाली वस्तु की रक्षा हो सके और संपर्क के कारण त्रुटियों से बचा जा सके।इसमें उच्च स्तर का स्वचालन है जो स्वचालित माप को सक्षम करता है और प्रक्रिया की गति और सटीकता में सुधार करता है।इसकी कॉम्पैक्ट डिजाइन रखरखाव और मरम्मत में आसानी और लंबे समय तक स्थिर काम करने की क्षमता सुनिश्चित करती है.

तकनीकी मापदंडः

एक्स-अक्ष में 200 मिमी की यात्रा होती है, वाई-अक्ष में 100 मिमी की यात्रा होती है, और जेड-अक्ष में 200 मिमी की यात्रा होती है (फोकस के लिए) 3+एल/200 um की माप सटीकता के साथ।

एक्स-अक्ष और वाई-अक्ष में रिज़ॉल्यूशन 0.001 मिमी है, और अधिकतम वर्कपीस ऊंचाई 90 मिमी है। स्क्रीन का आकार Ø 312 है, जिसमें 0°~360° की घूर्णन सीमा है,और एक्स-अक्ष और वाई-अक्ष में संकल्प 1 'या 0 है.01°

लेंस आवर्धन विकल्प 10X, 20X, 50X और 100X हैं, Ø30, Ø15, Ø6 और Ø3 के ऑब्जेक्ट व्यू के साथ और 77 की कार्य दूरी के साथ।7, 44.3, 38.4इसमें एक डीपी-100 मल्टीफंक्शन डेटा प्रोसेसिंग सिस्टम है, जिसका उपयोग डेटा इकट्ठा करने और बिंदु, रेखा, वृत्त, कोण और दूरी को मापने के लिए किया जा सकता है।

इसके अतिरिक्त, संचरण और परावर्तन की रोशनी 24V/150W-हेलोजन दीपक है, शक्ति 110V/220V ((AC), 50/60HZ है, और कुल शक्ति 400W है। इसमें एक ठंडी मजबूर हवा शीतलन प्रणाली है,आयाम 1750*920*1700 मिमी और वजन 170kg.

अनुप्रयोग:

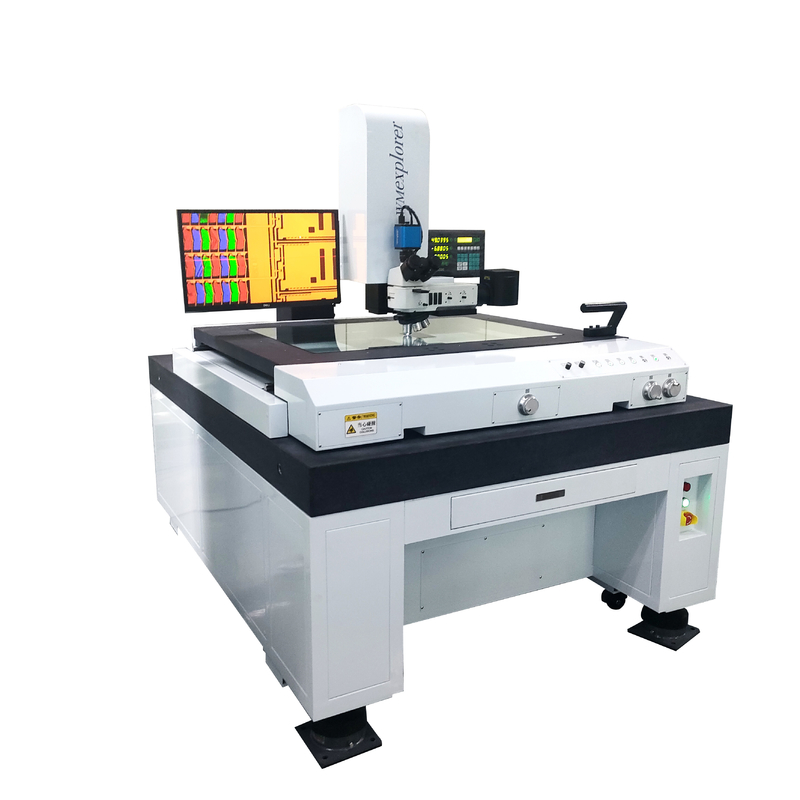

दयुयुयांग YYM-2010मैनुअल वीडियो माप प्रणाली एक 2 डी ऑप्टिकल निर्देशांक माप सीएनसी मशीन है जिसे डोंगगुआन में डिजाइन और निर्मित किया गया है।यह 30 ~ 230X की कुल आवर्धन और ± 3 की माप सटीकता के साथ सुसज्जित है.5μm. इस मशीन का संकल्प 0.001 (मिमी) है. ऑपरेशन मोड प्रोग्राम नियंत्रण है और मशीन का आयाम 500*700*1100 है.यह मैनुअल वीडियो माप प्रणाली और 2 डी ऑप्टिकल निर्देशांक माप के लिए एक आदर्श उपकरण है.

सहायता एवं सेवाएं:

हम इलेक्ट्रिकल टेस्ट सेट के लिए तकनीकी सहायता और सेवा प्रदान करते हैं। हमारी तकनीकी सहायता और सेवा टीम उत्पाद के बारे में आपके किसी भी प्रश्न के साथ आपकी सहायता करने के लिए 24/7 उपलब्ध है।हमारे पास प्रशिक्षित पेशेवरों की एक टीम है जो आपको स्थापना में मदद कर सकती है, समस्या निवारण, और उत्पाद के रखरखाव. हम यह सुनिश्चित करने के लिए उत्पाद प्रशिक्षण और शिक्षा भी प्रदान करते हैं कि आप उत्पाद का कुशलतापूर्वक और प्रभावी ढंग से उपयोग करने में सक्षम हैं.हमारी तकनीकी सहायता और सेवा टीम सर्वोत्तम संभव ग्राहक सेवा अनुभव प्रदान करने के लिए प्रतिबद्ध है.

यदि आपके पास हमारे इलेक्ट्रिकल टेस्ट सेट के बारे में कोई प्रश्न हैं, तो कृपया हमसे [support@example.com] पर संपर्क करें और हम जितनी जल्दी हो सके जवाब देंगे।

पैकिंग और शिपिंगः

इलेक्ट्रिकल टेस्ट सेट का पैकेजिंग और शिपिंग

विद्युत परीक्षण सेट को इस प्रकार पैक किया जाना चाहिए:

• उत्पाद को मूल पैकेजिंग में रखें और इसे सील करें।
• उत्पाद को एक बॉक्स में रखें और परिवहन के दौरान झटकों से बचाने के लिए पैकिंग सामग्री से भरें।
• बॉक्स को ′′इलेक्ट्रिकल टेस्ट सेट′′ के रूप में चिह्नित करें।

इलेक्ट्रिकल टेस्ट सेट को एक विश्वसनीय कूरियर सेवा द्वारा भेज दिया जाना चाहिए और इसमें ट्रैकिंग जानकारी शामिल होनी चाहिए ताकि यह सुनिश्चित किया जा सके कि यह सुरक्षित और समय पर पहुंचे।
