भवन सामग्री अग्नि परीक्षण उपकरण

Ⅰआवेदनः

परीक्षण भट्ठी BS476 भाग 20 और 22 (ऊर्ध्वाधर/क्षैतिज), GB9978-2008 मानक को संदर्भित करती है।निर्माण संरचना के एक तत्व के नमूने के व्यवहार का आकलन करना है जब परिभाषित हीटिंग और दबाव की स्थिति में रखा जाता हैयह विधि उच्च तापमान के संपर्क में रहने के लिए एक तत्व की क्षमता को मापने का एक साधन प्रदान करती है, जिसमें ऐसे मानदंड निर्धारित किए जाते हैं जिनके द्वारा भार वहन क्षमता,अग्नि नियंत्रण (अखंडता) और ताप पारगम्यता (अलगाव) कार्यों का आकलन किया जा सकता है.

निर्माण के तत्वों के अग्नि प्रतिरोध के निर्धारण के लिए तत्वों के एक प्रतिनिधि नमूना को प्रयोगशाला परीक्षण के लिए उजागर किया जाता है।

1मानक:

बीएस 476-20: निर्माण सामग्री और संरचनाओं पर अग्नि परीक्षण ️ भाग 20. निर्माण के तत्वों के अग्नि प्रतिरोध के निर्धारण के लिए परीक्षण विधि (सामान्य सिद्धांत)

बीएस 476-22: निर्माण सामग्री और संरचनाओं पर अग्नि परीक्षण-भाग 22: निर्माण के गैर-भारदार तत्वों के अग्नि प्रतिरोध को निर्धारित करने की विधि

GB/T9978.1-2008: अग्नि प्रतिरोध परीक्षण-बिल्डिंग निर्माण के तत्व-भाग 1: सामान्य आवश्यकताएं

2परीक्षण कार्यः

उच्च तापमान और दबाव की स्थितियों के संपर्क में नमूना, निर्दिष्ट समय के भीतर परीक्षण नमूने असर वजन, अखंडता और इन्सुलेशन।

3. सुरक्षा प्रणाली

माप यंत्र के दबाव अंतर के मूल्य और परिवेश वायुमंडलीय दबाव के मूल्यों की निगरानी करें।

उपकरण में विद्युत सुरक्षा सुरक्षा अलार्म, अतितापमान सुरक्षा और अलार्म कार्य और परीक्षण विस्फोट के प्रभाव के साथ सुरक्षात्मक ढक्कन है।

4. नमूना कार्यस्थल:

• यह 3 सेट प्रदान करता है;
• इसका प्रयोग करना आसान है और स्थानांतरित करना सुविधाजनक है।

Ⅱ. तकनीकी मापदंड:

1परीक्षण भट्ठी:

(1) परीक्षण भट्ठी की संरचना और आकारः

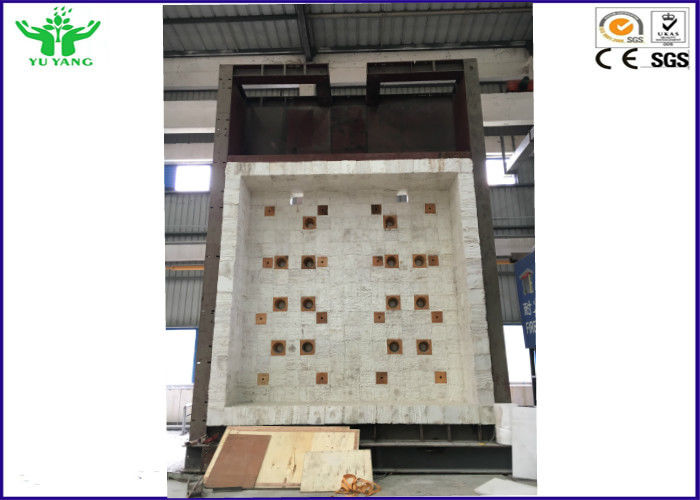

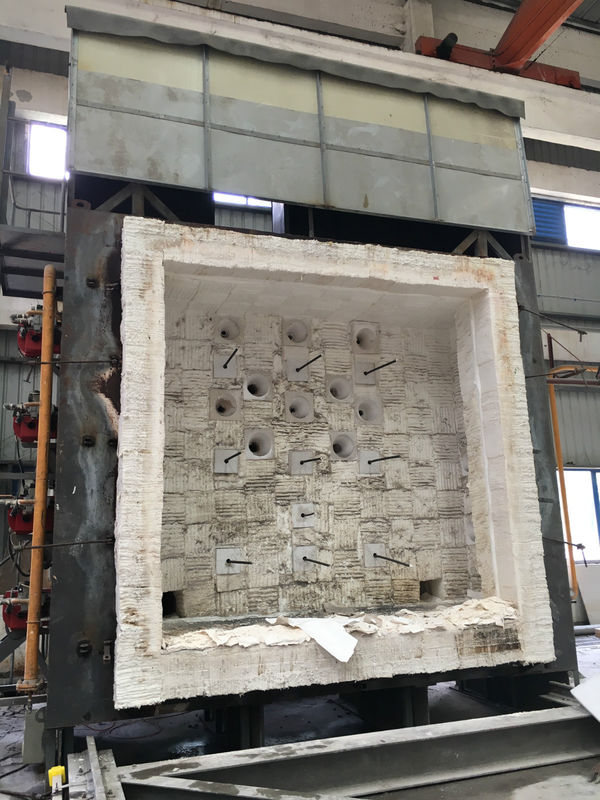

• ऊर्ध्वाधर भट्ठी 3.1*3.1*1.2m ((W*H*D), सबसे बड़ा नमूना आकार 3*2.8m ((W*H)
• EN1363-1 के अनुरूप
• परीक्षण भट्ठी ईंट, इस्पात संरचना और अग्निरोधक इन्सुलेशन सामग्री से बनी है।

2. वोल्टेज आपूर्तिः

AC 380V ±10%, 50Hz

3शक्तिः

परीक्षण भट्ठी ISO9705 के अनुरूप है, आउटपुट शक्ति 300KW है।

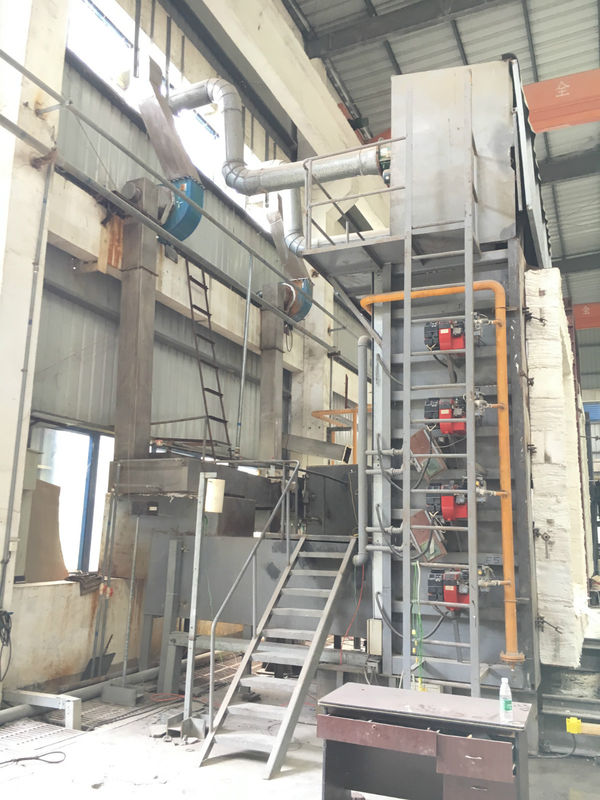

4बर्नर प्रणाली:

(1) गैस प्रवाहः 0-100 m3/h

(2) गैस का अधिकतम दबावः 3000Pa

(3) वायु प्रवाहः 5000 मी3/घंटा

(4) अधिकतम वायु दबावः 4000Pa

5परीक्षण तापमान नियंत्रणः

(1) भट्ठी तापमान नियंत्रण T-T0=345lg ((8t+1) की आवश्यकता को पूरा करता है

तापमान नियंत्रण विचलनः
0 मिनट10 मिनटt>30min:d≤5%

(2) परीक्षण उपकरण की सटीकताः

ओवन का तापमानः ±15°C

नमूने का आंतरिक तापमानः ±10°C

नमूने का प्रतिकूल तापमानः ±4°C

(3) समय सीमाः 0-300 मिनट, सटीकताः <±1 सेकंड

6भट्ठी का दबाव पूरा होता है

(1) 5 मिनट के परीक्षण के बाद, भट्ठी को निम्नलिखित सकारात्मक दबाव की स्थितियों को पूरा करना चाहिए:

घटक - भट्ठी में 3 मीटर की ऊंचाई पर, नमूना की सतह से 100 मिमी की दूरी पर, भट्ठी का दबाव 15Pa ± 5Pa;

(2) परीक्षण 10 मिनट के बाद, भट्ठी निम्नलिखित सकारात्मक दबाव की स्थिति को पूरा करना चाहिएः

घटक - भट्ठी की ऊंचाई में 3 मीटर, नमूना की सतह से 100 मिमी, भट्ठी का दबाव 17Pa ± 3Pa।

(3) लैंडिंग डोर के नमूने को आग की सतह द्वारा पूरी ऊंचाई पर स्थिर दबाव पर रखा जा सकता है, धार पर दबाव मूल्य को 2 ± 2Pa के भीतर रखा जाना चाहिए,और भट्ठी के अंदर दबाव ढाल 8 Pa प्रति मीटर होना चाहिए;

(4) भट्ठी दबाव माप सीमाः 0-100Pa, माप सटीकताः ≤ ± 3Pa

7तापमान सेंसर

हीटिंग भट्ठी में थर्मोकपल का प्रदर्शन, मात्रा और स्थान EN16341-1 की आवश्यकताओं को पूरा करते हैं;

a) भट्ठी का तापमान ± 15 °C, व्यास 1 मिमी थर्मोकपल को अपनाता है;

b) नमूना बैकफायर सतह तापमान ± 4 °C, व्यास 0.5 मिमी थर्मोकपल। थर्मोकपल के साथ तांबा प्लेटः व्यास 120 मिमी, मोटाई 0.50 मिमी;

ग) बख्तरबंद प्लैटिनम रोडियम प्लैटिनम एस-मूल्य थर्मोकपल सटीकता वर्गः द्वितीय स्तर

d) बख्तरबंद निकेल-क्रोमियम-निकेल-सिलिकॉन के थर्मोकपल सटीकता वर्गः II स्तर

गैस और वायु प्रणाली

1गैस और वाष्पीकरण उपकरण

(1) दहन गैस स्रोतः प्रोपेन और तरलीकृत गैस, 200KG / H इलेक्ट्रॉनिक रूप से नियंत्रित गैसीकरण गैसीकृत भट्ठी, 8-10 बोतलें, 4-5 का उपयोग किया जाता है, 4-5 स्टैंडबाय है,जो स्वचालित गैस स्विचिंग वाल्व से सुसज्जित हैं.

(2) गैस सप्लाई पाइप के लिए DN48 सीमलेस स्टील पाइप को संबंधित दबाव घटाने वाले वाल्व, सुरक्षा वाल्व आदि से लैस किया जाना चाहिए।

(3) जलने योग्य गैस रिसाव अलार्म उपकरण से लैस गैस-बचत उपकरण की संरचना।

नोटः गैस स्टेशन के लिए प्रयोगशाला गैस, लगभग L5000 × W4000 × H2300 का आकार।

2वायु स्रोत प्रणाली

(1) प्रवाह और दबाव को विनियमित करने के लिए उच्च दबाव वाले केन्द्रापसारक पंखे + इन्वर्टर का उपयोग करना;

(2) उपयुक्त स्विचिंग वाल्व, गेट वाल्व और प्रेशर गेज और DN75 सीमलेस स्टील पाइप को कॉन्फ़िगर करें।

पर्यावरण संरक्षण, अग्नि अलार्म

1धुआं गैस छिड़काव, पर्यावरण संरक्षण प्रणाली

धुआं और धूल को बाहर फ़िल्टर करने और बाहर निकालने के बाद छिड़काव कक्ष में धुआं गैस, जिसमें सफेद धातु धुआं निकास पाइप, समायोज्य केन्द्रापसारक निकास पंखे, स्टेनलेस स्टील धातु जाल,धूल हटाने वाला यंत्र, उत्प्रेरक ऑक्सीकरण उपकरण, स्टेनलेस स्टील स्प्रे कक्ष, पंप और नियंत्रण प्रणाली।

प्रसंस्करण क्षमताः ≥5000 m3/h, धुआं गैस उपचार प्रति घंटे 4000 ~ 12000 घन मीटर।

2. अग्नि अलार्म निगरानी प्रणाली (उपयोगकर्ता के स्वामित्व में)

परीक्षण स्थल में तापमान, धुआं गैस, गैस रिसाव और डिवाइस असामान्यताओं की निगरानी करें। एक बार एक असामान्यता होती है,यह वास्तविक समय में अलार्म होना चाहिए और स्वचालित रूप से उपयुक्त सुरक्षात्मक कार्य कर सकते हैं, जैसे गैस वाल्व को काटना।

Ⅲनियंत्रण विश्लेषण प्रणाली (सॉफ्टवेयर प्रणाली)

परीक्षण नियंत्रण प्रणाली में दबाव नमूनाकरण प्रणाली, तापमान नमूनाकरण नियंत्रण प्रणाली, संकेत अधिग्रहण प्रणाली, कंप्यूटर प्रणाली,एक उचित परीक्षण और नमूनाकरण सर्किट के साथ.

1. जब सिस्टम सुरक्षा समस्या के संकेत का पता लगाता है, तो आपातकालीन सुरक्षा को स्वचालित रूप से बंद करने के लिए सिस्टम को वास्तविक समय में वापस खिलाया जा सकता है।

2थर्मोकपल विद्युत संकेत तापमान ट्रांसमीटर द्वारा उत्पन्न या सीधे रिकॉर्डर या कंप्यूटर, परीक्षण प्रक्रिया, औसत तापमान, एकल बिंदु तापमान,रिसाव की मात्रा को आसानी से प्रदर्शित करने में सक्षम होना चाहिए.

3. परीक्षण परियोजना की शुरुआत, परीक्षण प्रक्रिया नियंत्रण, परीक्षण पैरामीटर सेटिंग्स, सेंसर के माध्यम से विभिन्न प्रकार के परीक्षण डेटा को प्राप्त करने के लिए सुविधाजनक कंप्यूटर को भेजा नमूनाकरण,स्वचालित रूप से गणना और संसाधित कंप्यूटर को तालिका में संग्रहीत या मुद्रित किया जा सकता है (ग्राफ)सॉफ्टवेयर स्वचालित रूप से तापमान वक्र कार्यक्रम द्वारा नियंत्रित किया जा सकता है, और फर्नेस के तापमान, फर्नेस दबाव, परीक्षण तापमान और अन्य डेटा वापस रिकॉर्ड।

4कम्प्यूटर नियंत्रण प्रणाली, जिसमें कम्प्यूटर के ब्रांड और 19 इंच के एलसीडी मॉनिटर, लेजर प्रिंटर शामिल हैं, प्रणाली क्वेरी क्षमता प्रदान करती है।प्रणाली स्वचालित रूप से नमूना संख्या और तापमान वक्र परीक्षण, सिस्टम के डेटाबेस में संग्रहीत डेटा; और परीक्षण नमूना संख्या, परीक्षण की तारीख और अन्य पूछताछ दर्ज कर सकते हैं। मानक RS-232 इंटरफ़ेस या यूएसबी इंटरफ़ेस से लैस

Ⅳउपकरण मुख्य उपकरण

1. इन्फ्रारेड हीट फ्लक्समीटर (वैकल्पिक)

(1) घरेलू ताप प्रवाह मीटर।

(2) कार्यात्मक आवश्यकताएं

शीतलन जल तापमान सीमाः 10 ~ 30 °C;

शीतलन जल प्रवाहः> 10L/घंटा

परीक्षण रेंज kW/m2: 50 kW/m2

प्रतिक्रिया समयः <250ms (63%),

अधिकतम मापने योग्य मानः 150% सीमा

आउटपुट सिग्नलः> 5mV कार्य सीमा पर

स्पेक्ट्रल रेंजः 50,000 एनएम तक

परिप्रेक्ष्य: 180 डिग्री

उत्सर्जनः> 0.95

2. अखंडता मापने वाला उपकरण

5. के अनुरूप कपास पैड फ्रेम और स्लिट माप जांच प्रदान करें।5.5 GB/T9978.1-2008 की आवश्यकताएं।

स्लिट जांच के दो आकारों में उपलब्ध हैः

व्यास 6 मिमी ± 0.1 मिमी;

व्यास 25 मिमी ± 0.2 मिमी;

इसकी संरचना की आवश्यकताएं:

पैड फ्रेम और अंतराल मापने वाला जांच यंत्र अछूता हैंडल की लंबाई के साथ बेलनाकार स्टेनलेस स्टील की छड़ें हैं।

3टी-सेंसर और अंतर दबाव गेज

सेंसर में उच्च तापमान प्रतिरोध है। सीमेंस ब्रांड के साथ कुल सेट भट्ठी दबाव निगरानी और विश्लेषण उपकरण।
