लौ और जलन ब्रांड टेस्ट मशीन यूएल 1730 और आईईसी 61730-2 का सौर सेल प्रसार

यदि आपको विवरण चाहिए तो कृपया Sandy@yuyangtest.com पर ईमेल करें।

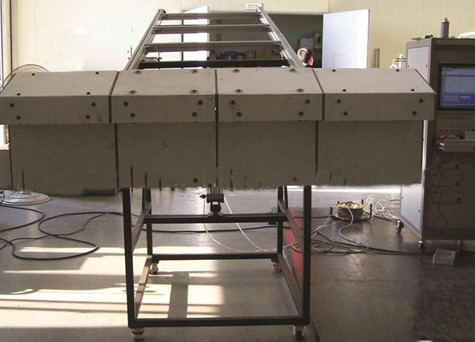

लौ और जलन ब्रांड टेस्ट मशीन का सौर सेल प्रसार

परिचय
यह पीवी मॉड्यूल परीक्षण मशीन उल 1730, आईईसी 61730-2 के अनुसार बनाया गया है। यह ए ~ सी स्तर का मूल्यांकन करने के लिए A1.82m, b 2.4mandc 3.9m नमूनों में छत और उपकरण के आग प्रतिरोधी प्रदर्शन के घटकों का आकलन करने के लिए वास्तविक परिस्थितियों का अनुकरण करने के लिए उपयोग किया जाता है। और इसका उपयोग फोटोवोल्टिक घटकों के अग्निरोधी प्रदर्शन परीक्षण के लिए भी किया जा सकता है।

मानक:
• उल 1730: मल्टीफैमली और होटल के कमरे में व्यक्तिगत आवास इकाई धुआँ का पता लगाने के लिए मॉनिटर: घर की धूल का विद्युत संकेत पता लगाना;
• उल 790: छत को कवर करने वाली सामग्री के लिए अग्नि परीक्षा की मानक विधि;
• एएसटीएम ई 108-04: छत को कवर करने वाली सामग्री के लिए अग्नि परीक्षा की मानक विधि;
• NFPA 256: रूफ डेक की अग्नि परीक्षा।
• आईईसी 61730-2 परिशिष्ट बी: पीवी मॉड्यूल पर अग्नि परीक्षा।

विशेषताएं:

संरचनाएं
1, प्लाईवुड छत को कवर सामग्री, आयाम: 1,300 (डब्ल्यू) X1,000 (डी) x120 (एच), परीक्षण नमूना स्थापित करने के लिए;
2, गैर-दहनशील परीक्षण बोर्ड, परीक्षण के अंत में स्थापित, परीक्षण पैनलों को बंद कर सकते हैं;
3, स्टेनलेस स्टील के पंखे नियंत्रण बोर्ड, परीक्षण कोण समायोजित किया जा सकता है, आकार: 1,440 (एल) x 940 (एच) मिमी;
4, मुख्य फ्रेम ब्रैकेट, जंग प्रतिरोधी स्टील, आयामों के परीक्षण का समर्थन करने के लिए उपयोग किया जाता है: 1,020 (l) x 1,000 (d) x 1,473 (h) मिमी;
5, गैर-दहनशील प्लेट असेंबली, फ्रेम के सामने स्थापित किया गया है ताकि बाज और कॉर्निस का अनुकरण किया जा सके, बर्नर से नमूना तक लौ का विस्तार, आयाम: 330 (डब्ल्यू) x 2,130 (डी) x 584 (एच) मिमी; 6, परीक्षण पैनल के लिए वायु प्रवाह दर: 19/8 किमी / घंटा (5.5M / सेकंड), और एनेमोमीटर मॉनिटर कॉन्फ़िगर करें;
7, अलग वेंटिलेशन पाइप, प्रयोगशाला हवा के बाहर से निकाला जा सकता है;
8, हनीकॉम्ब फ़िल्टर एयर डक्ट में स्थापित होता है, गैस इनलेट गाइड वेन स्थापित होता है;
9, वायु प्रवाह दिशा को समायोजित करने के लिए ढलान समायोजन पैनल से लैस वेंटिलेशन नलिकाएं;
10, गाइड से जुड़े वेंटिलेशन पाइप, बाहरी हस्तक्षेप से आपूर्ति परीक्षण एयरफ्लो सुनिश्चित करने के लिए गति बढ़ा सकते हैं, स्टेनलेस स्टील से बने गाइड प्लेट्स, हवा के दबाव के साथ स्थान नहीं बदलता है;
11, स्टेनलेस स्टील, संक्षारण प्रतिरोधी और गर्मी प्रतिरोधी के लिए डक्ट सामग्री, आकार: 2,130 (डब्ल्यू) x 762 (एच) x 3,000 (एल) मिमी;
12, फैन 220 वी, 50 एचजेड, तीन चरण की शक्ति, एक रिवर्स सिस्टम से लैस है जो स्वचालित रूप से हवा की गति को समायोजित कर सकता है, 300 मीटर 3 / मिनट के लिए न्यूनतम प्रवाह;
13, असीम रूप से चर गति पलटनेवाला, 0-100% समायोज्य;
14, गैस बर्नर (आंतरायिक शी हू के लिए, अग्नि फैलाने वाली आग), 1.12 मी, 60.3 मिमी, परीक्षण पक्ष में बढ़ने पर 12.7 मिमी (डब्ल्यू) * 0.91 मीटर (लंबा) भट्ठा होता है;
15, गैसबर्नर एक 22,000Btu / मिनट (387kWh) प्रदान कर सकता है, और एक, बी, सी तीन दहन स्तर, उच्च परिशुद्धता गैस नियंत्रण वाल्व गैस प्रवाह को नियंत्रित करने के अनुसार,
16, शीर्ष बर्नर थर्मोकपल 58.7 मिमी स्थापित है, 888 burn 28 ;C का परीक्षण कर सकता है;
17, स्वचालित इग्निशन सिस्टम, परीक्षण प्रदर्शन की सुरक्षा सुनिश्चित करने के लिए, इग्निशन इलेक्ट्रोड 1.8kVp मास फ्लो कंट्रोलर विभिन्न मानकों के अनुसार न्यूनतम दबाव है, गैस प्रवाह दर, कक्षा A और B: 21,000 ~ 22,000 Btu / मिनट (369) / 387 kWh को नियंत्रित करें ) 10 मिनट के लिए, क्लास सी: 18,000 ~ 19,000 बीटू / मिनट (316 ~ 334 kWh) 4 मिनट;
18, तापमान नियंत्रण प्रणाली-क्लास ए और बी: 760 º 28 (C (1400 control 50ºF) -21,000 ~ 22,000 बीटू / मिनट-क्लास सी: 704-28 सी (1300 º 50ºF) -18,000 ~ 19,000 बीटू / मिनट
19, उच्च परिशुद्धता दबाव गेज और दबाव विनियमन वाल्व गैस के दबाव को नियंत्रित करता है;
1) -बर्नर में गैस का हस्तांतरण एक अलग परीक्षण और नियंत्रण विधियों का पालन करने की आवश्यकता है;
2) -एलएनजी: एमएफएम का उपयोग प्रवाह (प्रवाह नियंत्रण वाल्व नियंत्रण) को सटीक रूप से माप सकता है;
3) -LPG: इन्वर्टर प्रणाली का उपयोग कर हवा का प्रवाह दर: 19 L किमी / घंटा (5.5M / सेकंड) पर परीक्षण डेक;
20, धातु जाल समर्थन सामग्री, pallets घुमाया जा सकता है, ताकि सामग्री का पूरा दहन;

टेस्ट सेक्शन
1, संयुक्त राज्य अमेरिका के कंप्यूटर नियंत्रण प्रणाली Labview प्रयोग के लिए विशेष नियंत्रण सॉफ्टवेयर, एकीकरण 10.2 "LCDscree;
2, डेटा अधिग्रहण प्रणाली, LabView प्रोग्रामिंग भाषा का उपयोग प्रोग्राम, डेटा अधिग्रहण कार्ड यूनाइटेड स्टेट्स NI प्रदान करता है
3, डाटा अधिग्रहण प्रणाली में निम्नलिखित भाग होते हैं:
1) 16-बिट थर्मोकपल इनपुट मॉड्यूल
2) 16 बिट / डी रूपांतरण इनपुट मॉड्यूल
3) डेटा इनपुट / आउटपुट मॉड्यूल
4) 12 बिट / डी रूपांतरण आउटपुट मॉड्यूल
5) 4 और 8-स्लॉट बैकप्लेन
6) लैबव्यू मॉड्यूल
7) लैबव्यू / ईथरनेट नेटवर्क मॉड्यूल
4, ब्रांड परीक्षण प्रणाली, गैस बर्नर, लौ जल सामग्री से घिरा हुआ है, गैस बर्नर 880 can 10 beC तापमान समायोजित किया जा सकता है;

मानक परिणाम
1, लौ फैलने के सामान्य मानक
• छत के किसी भी हिस्से को ज्वाला या चमकते कणों में परीक्षण डेक से सामग्री (घटक या पैनल) उड़ाया जाता है,
• छत के खुले भाग के माध्यम से, विभाजित, घुमावदार छत को कवर करने वाली सामग्री के माध्यम से स्लाइड कर सकते हैं,
• अग्नि सुरक्षा रेटिंग A: लौ प्रसार रेंज 1.82M है,
अग्नि सुरक्षा स्तर B: लौ प्रसार रेंज 2.4M है,
रैंक सी अग्नि सुरक्षा: आग फैलने का क्षेत्र 3.9M है,
लौ के नमूना प्रसार के किनारे से मापा जाता है,
2, छत दहन के लिए सामान्य मानक,
• आग की लपटों में या गिरने पर परीक्षण डेक से पैनल का कोई भी हिस्सा या घटक,
• छत के डेक के कुछ हिस्सों या छत के ढांचे में एक पैनल का एक हिस्सा या चमकदार कणों के रूप में घटक गायब हो जाते हैं,
• घटकों या दहन के पैनलों के साथ जारी रखें,

लौ और जलन ब्रांड टेस्ट मशीन के सौर सेल या फोटोवोल्टिक मॉड्यूल की स्थापना आवश्यकताओं
