इलेक्ट्रॉनिक क्षैतिज ज्वलनशीलता परीक्षक

क्षैतिज ज्वलनशीलता परीक्षक / बड़ी स्केल क्षैतिज अग्नि प्रतिरोध परीक्षण भट्टी

अनुप्रयोग:

क्षैतिज निर्माण संयोजन के अग्नि प्रतिरोध का मूल्यांकन करें

मानक:

BS 476 (20-24), BS EN 1363 (1-2), BS EN 1364 (2), BS EN 1365 (2-4), BS EN 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (B-C), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

विवरण:

एक संयोजन का हिस्सा बनने वाली सामग्री का अग्नि प्रतिरोध निर्माण तत्वों के प्रदर्शन का आकलन करने में एक अमूल्य उपकरण है जो विनियमों में भरोसा करते हैं।

विशेषताएँ:

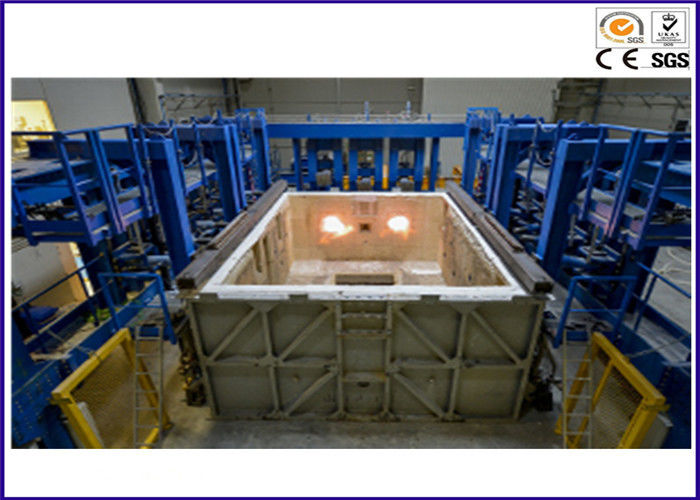

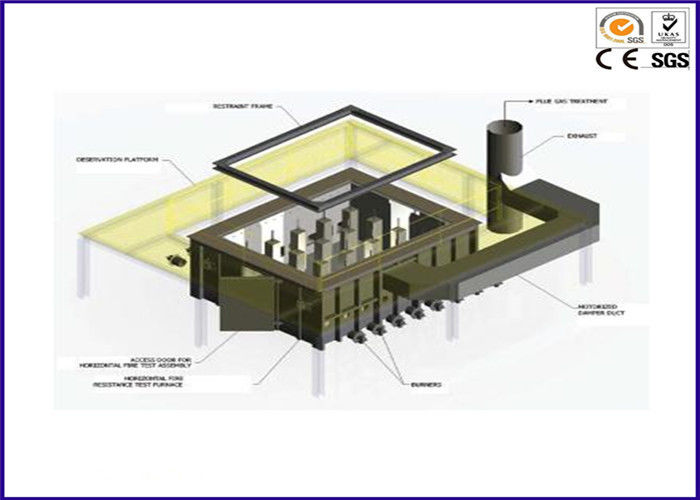

क्षैतिज अग्नि प्रतिरोध परीक्षण भट्टी एक क्षैतिज निर्माण संयोजन, स्तंभ, या समर्थन के अग्नि प्रतिरोध का मूल्यांकन करने के लिए आवश्यक उपकरण है, और क्षैतिज अभिविन्यास में, उच्च तापमान के संपर्क में आने का विरोध करने के लिए एक सामग्री की क्षमता को मापने का एक तरीका प्रदान करता है। यह लोड-बेयरिंग क्षमता, अग्नि रोकथाम प्रदान करने की क्षमता और सामग्रियों और प्रणालियों के तापीय संचरण जैसे कई प्रदर्शन तत्वों का मूल्यांकन करके किया जाता है।

1. क्षैतिज परीक्षण नमूनों और बीमों पर लोड-बेयरिंग और गैर-लोड-बेयरिंग दोनों परीक्षण करने की क्षमता जो अनुकूलित संयम फ्रेम में लगे होते हैं।

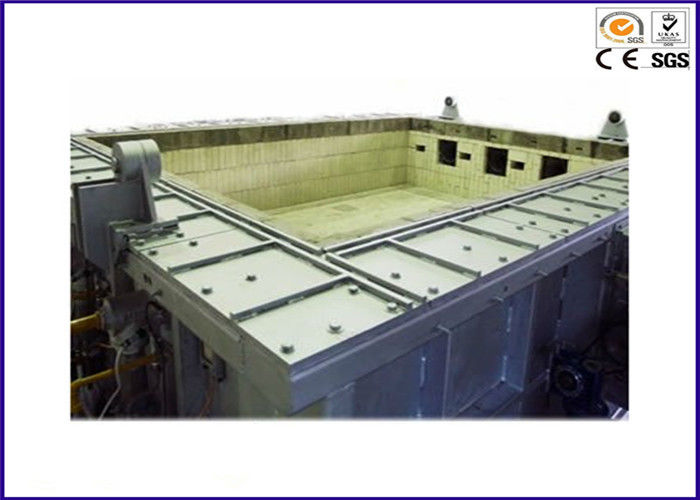

2. बेहतर और सुरक्षित निर्माण – भट्टी की दीवारें जिसमें इन्सुलेटिंग फायर ब्रिक्स, रिफ्रैक्टरी कास्टेबल्स और कोल्ड फेस पर मिनरल फाइबर बोर्ड और हॉट फेस पर उच्च तापमान में कास्ट इन-सीटू ब्लॉक के साथ दीवार पर एंकर किए गए रिफ्रैक्टरी इन्सुलेटिंग ब्रिक्स शामिल हैं।

3. प्रोफाइल वाली ईंटों से पंक्तिबद्ध और इन-सीटू में कास्ट रिफ्रैक्टरी के साथ एंकर किया गया एक हटाने योग्य छत।

4. एक भट्टी आवरण जो हल्के स्टील प्लेटों से बना है जिसे गर्मी के कारण संरचनात्मक विरूपण का मुकाबला करने के लिए स्टील सी-चैनल, आई-बीम और स्टील सेक्शन के साथ प्रबलित किया गया है।

5. एक नमूना संयम फ्रेम जिसे कम से कम 4 सेट क्लैंप द्वारा सुरक्षित किया गया है।

6. 4 व्यूइंग पोर्ट जो हीट रेसिस्टेंट क्वार्ट्ज ग्लास से बने हैं ताकि ऑपरेटर को आग परीक्षण के दौरान संपूर्ण परीक्षण नमूने को देखने में सक्षम बनाया जा सके।

7. एक स्लाइडिंग दरवाजा जो हल्के वजन के एल्यूमिना से बना है, एक इंसुलेटेड, एयर-कूल्ड फ्रेम के अंदर बंद है। यह तब भट्टी की गर्मी को ढाल देगा जब व्यूइंग पोर्ट उपयोग में नहीं हैं।

8. 20 सेट रिफ्रैक्टरी नोजल मिक्स बर्नर (10 के 2 समूह)। प्रत्येक बर्नर को द्रवीकृत पेट्रोलियम गैस का उपयोग करने के लिए डिज़ाइन किया गया है और इसमें एक लौ पर्यवेक्षण इकाई है ताकि यह सुनिश्चित किया जा सके कि सभी दहन इकाइयां हर समय एक विफल सुरक्षित मोड पर संचालित हों। सभी आवश्यक लौ सुरक्षा प्रणालियां, रुक-रुक कर पायलट सिस्टम और तापमान सेंसर शामिल हैं।

9. एक भट्टी दहन नियंत्रण पैनल को पूरी तरह से स्वचालित और मैनुअल नियंत्रण मोड दोनों पर संचालित करने के लिए डिज़ाइन किया गया है। बर्नर का स्वचालित प्रज्वलन एक पुश बटन स्विच के उपयोग के माध्यम से होता है। यह बर्नर को एक प्रीसेट हीटिंग वक्र के आधार पर फायर करता है, जैसे कि BS 476 पार्ट्स 20-24, EN 1363 और IMO हाइड्रोकार्बन वक्र में वर्णित है। मैनुअल बर्नर नियंत्रण व्यक्तिगत बर्नर को इच्छा से प्रज्वलित करने में सक्षम बनाता है।

10. परीक्षण क्षेत्र आयाम: 3000 मिमी (डब्ल्यू) x 4000 मिमी (एच) x 1000 मिमी (डी)
