क्षैतिज बड़े पैमाने पर अग्नि परीक्षा उपकरण बीएस 476 भाग 20 आग की स्थिति के लिए

बीएस 476 भाग 20 बड़े पैमाने पर अग्नि परीक्षण उपकरण क्षैतिज आग प्रतिरोध परीक्षक

आवेदन:

भट्ठी को अग्नि स्थितियों के लिए डिज़ाइन किया गया है, जैसे कि यूरोपीय सुरंग आग परिदृश्यों में पाया जाता है। 250 टन तक की किसी भी संरचना में लंबवत लोडिंग और 100 टन तक की क्षैतिज लोडिंग संभव है।

भट्ठी 1530.4, बीएस 476 पार्ट्स 20-24, आईएसओ 834, आईएसओ 3008, आईएसओ 3009 और एएसटीएम ई 11 9 को अग्नि प्रतिरोध रेटिंग प्रदान करने में सक्षम है।

फ़ीचर:

भट्ठी निम्नलिखित की जांच कर सकती है:

दीवार के नमूने - 4580 मिमी डब्ल्यू एक्स 3640 मिमी एच एक्स 300 मिमी डी

तल नमूनों - 4750 मिमी एल एक्स 3775 डब्ल्यू एक्स 300 टी

कॉलम - 500 मिमी डब्ल्यू एक्स 500 मिमी डी एक्स 3000 मिमी एल

बीम - 350 मिमी डब्ल्यू x 350 मिमी डी एक्स 5000 मिमी एल

समग्र पैनल - जैसा कि निर्दिष्ट

टी-बीम - जैसा कि निर्दिष्ट

सुरंग तत्व - जैसा कि निर्दिष्ट है।

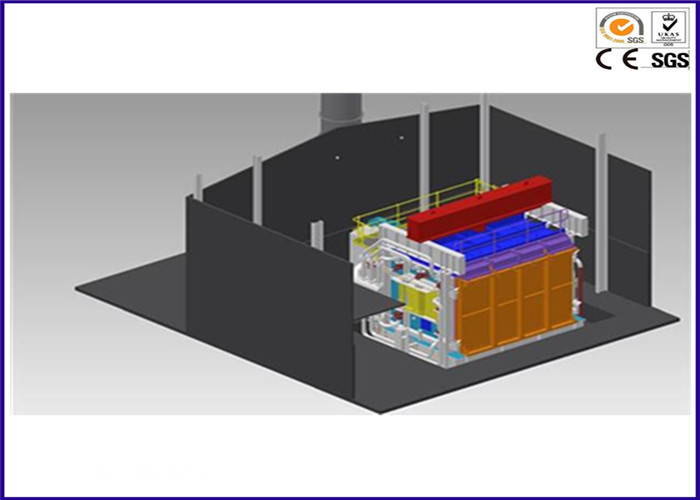

फर्नेस का संकल्पनात्मक डिजाइन किया जा रहा है

भट्ठी निम्नलिखित आग घटने में सक्षम है:

रिजक्स वॉटरस्टाट, एनएल (आरडब्ल्यूएस)

संशोधित हाइड्रो कार्बन, एफआर (एचसीएम)

हाइड्रो कार्बन यूरोकोड 1 (एचसी)

आरएबीटी-जेडटीवी (ट्रेन) जी

आरएबीटी-जेडटीवी (कार), जी

आईएसओ 834 सेल्युलोसिक बिल्डिंग

मानक:

BS 476 (20-24), बीएस एन 1363 (1-2), बीएस एन 1364 (2), बीएस एन 1365 (2-4), बीएस एन 1366 (1-3), एएसटीएम ई 119, एएसटीएम ई 814, एएसटीएम ई 1 9 66, उल 263, उल 170 9, उल 1479, उल 2079, उल 10 (बीसी), आईएसओ 834 (1, 5-7, 9), आईएसओ 6944 (1-2), आईएसओ 3008

विवरण:

एक विधानसभा के हिस्से बनाने वाली सामग्री का आग प्रतिरोध, नियमों के आधार पर निर्माण तत्वों के प्रदर्शन का आकलन करने में एक अमूल्य उपकरण है।

विशेष विवरण:

क्षैतिज आग प्रतिरोध टेस्ट फर्नेस क्षैतिज निर्माण असेंबली, स्तंभ, या समर्थन के आग प्रतिरोध का मूल्यांकन करने के लिए आवश्यक उपकरण है, और उच्च तापमान के संपर्क को झेलने के लिए क्षैतिज अभिविन्यास में सामग्री की क्षमता को मापने का एक तरीका प्रदान करता है। यह कई तरह के प्रदर्शन तत्वों का मूल्यांकन करके किया जाता है जैसे लोड-असर क्षमता, आग रोकथाम प्रदान करने की क्षमता और सामग्री और प्रणालियों के थर्मल संप्रेषण।

1. क्षैतिज टेस्ट नमूनों और बीम पर लोड-असर और गैर लोड असर टेस्ट दोनों को ले जाने की क्षमता अनुकूलित संयम तख्ते में लगाई गई है।

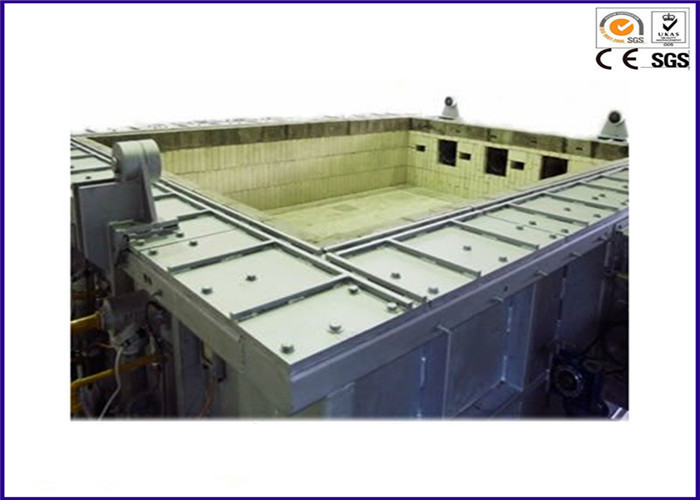

2. सुपीरियर और सुरक्षित निर्माण - भट्ठी की दीवारों में आग की ईंटों को इन्सुलेट करना, ठंडे चेहरे पर रेफ़्रेक्ट्री कास्टों और खनिज फाइबर बोर्ड शामिल हैं और गर्म चेहरे पर उच्च तापमान वाले इनस्टाइड ब्लॉकों के साथ दीवार पर वापस लहराए गए ईंटों को अनवरोधित करना।

3. एक हटाए जाने योग्य छत जो कि प्रोटील्ड ईंटों के साथ खड़ी होती है और स्वस्थानी में रीफ्रैक्टरीज डाली जाती है।

4. गर्मी के कारण संरचनात्मक विरूपण का मुकाबला करने के लिए इस्पात सी-चैनल, आई-बीम और इस्पात वर्गों के साथ हल्की स्टील प्लेटों से बना एक फर्नेस आवरण।

5. क्लैंप के न्यूनतम 4 सेट द्वारा सुरक्षित एक नमूना संयम फ्रेम।

6. 4 बंदरगाहों को देखने के लिए गर्मी प्रतिरोधी क्वार्ट्ज गिलास से बनाया गया ताकि ऑपरेटर को अग्नि परीक्षण के दौरान पूर्ण परीक्षण नमूना देख सकें।

7. हल्के वजन वाले एल्यूमिना से बने एक स्लाइडिंग दरवाजा एक पृथक, एयर कूल्ड फ्रेम के भीतर स्थित है। देखने के बंदरगाहों का उपयोग नहीं होने पर यह भट्ठी की गर्मी को ढाल देगा।

8. दुर्दम्य नोजल मिक्स बर्नर के 20 सेट (10 के 2 समूह)। प्रत्येक बर्नर को तरलीकृत पेट्रोलियम गैस का उपयोग करने के लिए डिज़ाइन किया गया है और यह सुनिश्चित करने के लिए एक लौ पर्यवेक्षण इकाई है कि सभी दहन इकाइयां हर समय एक असफल सुरक्षित मोड पर काम करें। सभी आवश्यक लौ सुरक्षा प्रणालियों, आंतरायिक पायलट सिस्टम, और तापमान सेंसर शामिल हैं।

9. एक फर्नेस दहन नियंत्रण कक्ष पूरी तरह से स्वचालित और मैन्युअल नियंत्रण मोड दोनों पर काम करने के लिए डिज़ाइन किया गया है। बर्नर की स्वचालित प्रज्वलन एक पुश बटन स्विच के उपयोग के माध्यम से है। यह एक प्रीसेट हीटिंग वक्र के आधार पर बर्नर को निकालता है, जैसे कि बीएस 476 पार्ट्स 20-24, एन 1363 और आईएमओ हाइड्रोकार्बन वक्र में वर्णित है। मैनुअल बर्नर नियंत्रण व्यक्तिगत बर्नर को प्रज्वलित होने पर सक्षम बनाता है

10. टेस्ट एरिया आयाम: 3000 मिमी (डब्ल्यू) एक्स 4000 मिमी (एच) एक्स 1000 मिमी (डी)
