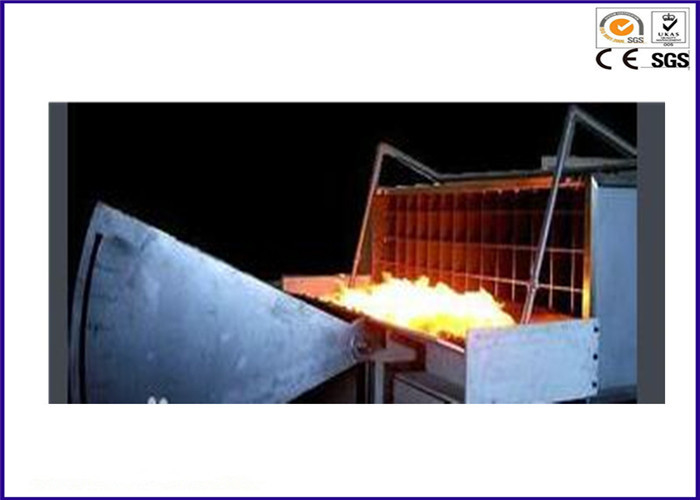

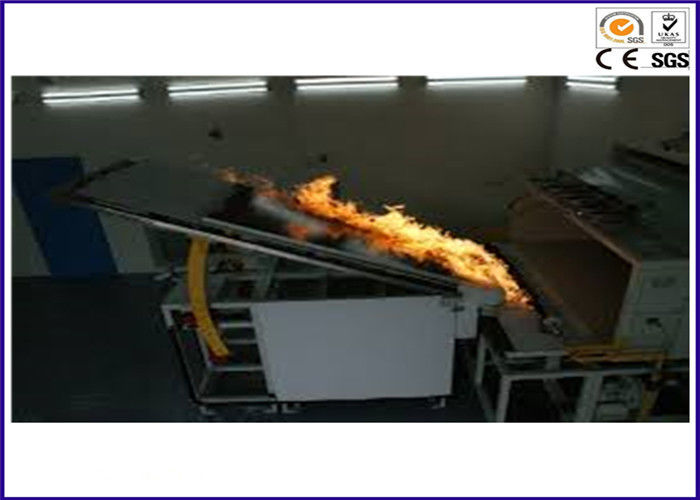

सौर सेल ज्वालामुखी परीक्षण उपकरण ASTM ई 108-04 ब्रांड परीक्षक जलन

एएसटीएम ई 108-04 सौर सेल ज्वलनशीलता और जलन ब्रांड परीक्षण उपकरण का फैलाव

विवरण:

ए 1.82 एम, बी 2.4 एम और सी 3. 9 के मामले में, इस उपकरण ने लगभग किसी आग में आग के अन्य तत्वों के प्रतिरोध का मूल्यांकन करने के लिए एक बाह्य अग्नि का उदभवना शुरू किया है, ताकि लौ प्रसार प्रयोगों (ए ~ सी वर्ग) के लिए योग्य हो सके। मीटर। यह परीक्षण सामग्री के विस्थापन और छत की संरचना के जोखिम और गिरने के लिए एक उपकरण है।

मानक एस:

उल 1730: धुआँ डिटेक्टर मॉनिटर्स और मल्टीफैमिली रिसाइड्स और होटल / मोटल कमरे के व्यक्तिगत लिविंग यूनिट्स के लिए सहायक उपकरण: आवासीय प्रकार के धुआं डिटेक्टरों के लिए विद्युत रूप से संचालित annunciators।

उल 790: रूफ कवरिंग के फायर टेस्ट के लिए मानक टेस्ट तरीके

आईईसी 61730-2 अनुबंध- ए: फायर टेस्ट, स्प्रेड ऑफ ज्वाला और जलन-ब्रांड टेस्ट

एएसटीएम ई 108-04: रूफ कवरिंग के फायर टेस्ट के लिए मानक टेस्ट मेथ्स

केएस सी आईईसी 61730-2 अनुबंध। एक: अग्नि प्रतिरोध परीक्षण, फैलाव और ज्वाला-ब्रांड परीक्षण

विशिष्टताएं :

उपकरण स्थापित करने के लिए एक टेस्ट रूम

- सामग्री में अग्निरोधी urethane सहित सैंडविच पैनल के साथ न्यूनतम आग-प्रूफ सामग्री शामिल होनी चाहिए। (ग्लास ऊन वाला सैंडविच पैनल सुझाता है)

- उपायों: 7,000 (डब्ल्यू) × 4,000 (डी) × 4,000 (एच) या अधिक

टेस्ट डेक

नीच और कंगनी

हवा नलिकाएं

गैर-दहनशील बोर्ड

ऑटो इग्निशन सिस्टम

7-सेगमेंट टाइमर मार्क

वेग मापन प्रणाली

डीएक्यू कंट्रोल यूनिट

पीसी ऑपरेशन • संपीड़ित हवा या नाइट्रोजन गैस में नमी को हटाने के लिए पर्याप्त।

पावर वोल्टेज: 220 वी -60 हर्ट्ज

विशेषताएं :

डेक प्लेट के ढलान को एयर सिलेंडर द्वारा नियंत्रित करना आसान हो सकता है

अग्नि प्रतिरोध बोर्ड टेस्ट डेक की छल्ले जुड़ी हुई है।

कक्षा द्वारा तापमान की स्थिति समायोजित करने के लिए ऑटो नियंत्रण वाल्व का उपयोग करना।

- कक्षा ए, बी: 760 ± 28 डिग्री सेल्सियस (1400 ± 50 डिग्री फेरनहाइट) - 21,000 ~ 22,000 बीटीयू / मिन (36 9 ~ 387 किलोवाट)

- कक्षा सी: 704 ± 28 डिग्री सेल्सियस (1300 ± 50 डिग्री फ़ारेनहाइट) - 18,000 ~ 1 9 000 बीटीयू / मिन (316 ~ 334 किलोवाट)

बर्नर के लिए दिए गए प्रत्येक गैस अलग-अलग माप और नियंत्रण के तरीके का पालन करते हैं।

- एलएनजी: एमएफएम का उपयोग करना, सटीकता प्रवाह माप (प्रवाह नियंत्रण ऑटो नियंत्रण वाल्व द्वारा नियंत्रित किया जाता है)

- एलपीजी: एमएफसी, सटीकता प्रवाह माप और नियंत्रण का उपयोग करना।

इन्वर्टर सिस्टम वायु वेग को बनाए रखता है: टेस्ट डेक पर 19 ± 8 किमी / घंटा (5.5 मीटर / सेक)।

ऑटो इग्निशन विधि को परीक्षण के लिए अनुकूलित किया जाता है और एक ही समय में प्रज्वलित होता है।

गाइड प्लेट वायु वाहिनी में जुड़ा हुआ है क्योंकि प्रवाह की अशांति की सुरक्षा की वजह से टेस्ट डेक की आपूर्ति की जाती है।

वायु प्रवाह दिशा समायोजित करने के लिए ढलान समायोजन पैनल वायु वाहिनी में स्थापित किया गया है।

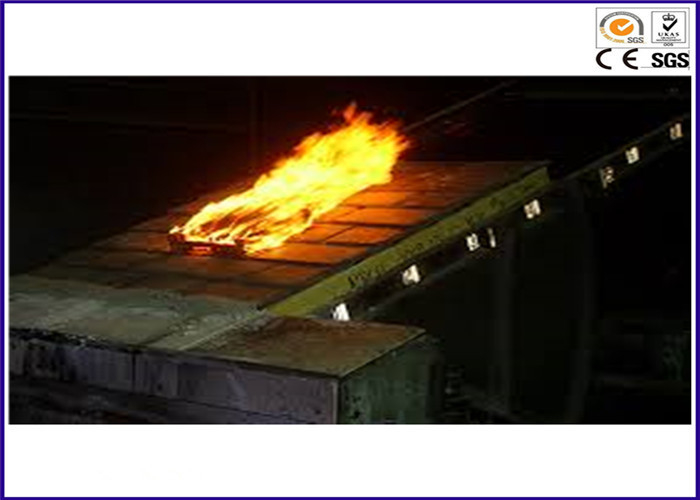

बर्न-ब्रांड परीक्षण के लिए व्यक्तिगत बर्नर स्थापित किया गया है

थर्मोकॉल 58.7 मिमी पर जला-ब्रांड बर्नर के ऊपर से स्थापित किया गया है, तापमान के लिए उपाय 888 ± 28 डिग्री सेल्सियस

डीएक्यू प्रणाली का उपयोग स्वत: नियंत्रण और माप के लिए क्रमादेशित किया जा सकता है।

परीक्षा परिणाम :

1) लौ के प्रसार के सामान्य प्रदर्शन मानदंड

सामग्री (मॉड्यूल या पैनल) को कवर करने वाले छत के किसी भी भाग को उड़ने या चमकने वाले मामलों के रूप में टेस्ट डेक से उड़ा या गिरना चाहिए

छुट्टियों के छत को छूने, फिसलने, रुकने या रपट के कारण छत के डेक का पर्दाफाश किया जाना चाहिए।

अग्नि सुरक्षा कक्षा एक मामला: एक लौ-फैलाव सीमा 1.82 मीटर है, अग्नि सुरक्षा वर्ग बी केस: एक लौ-प्रसार सीमा 2.4 एम है,

अग्नि सुरक्षा वर्ग सी मामले: एक लौ-प्रसार सीमा 3. 9 एम है, एक ज्वाला-प्रसार नमूना के अग्रणी किनारे से मापा जाता है।

परीक्षण के दौरान, लौ-फैलाव के दोनों तरफ परीक्षण लौ पर प्रत्यक्ष जोखिम पथ से होता है। लौ-फैल में ऊपरी तरफ लौ (बाहरी लौ के साथ सतह के संपर्क) और स्टैंड-ऑफ ज्वाला या पथ लौ के किसी भी मध्य शामिल हैं।

2) जल ब्रांड के सामान्य प्रदर्शन मानदंड।

मॉड्यूल या पैनल के किसी भी हिस्से को फ्लेमिंग या चमकदार ब्रैंड केस के रूप में टेस्ट डेक से उड़ा या गिरा दिया जाए।

छत के छत के भाग, या एक मॉड्यूल या पैनल के भाग के साथ इंटीग्रल स्थापना या निर्माण छत संरचना का एक हिस्सा बनाने के लिए इरादा, चमक कणों के रूप में दूर गिर जाते हैं

मॉड्यूल या पैनल की ज्वाला कर रही है।
