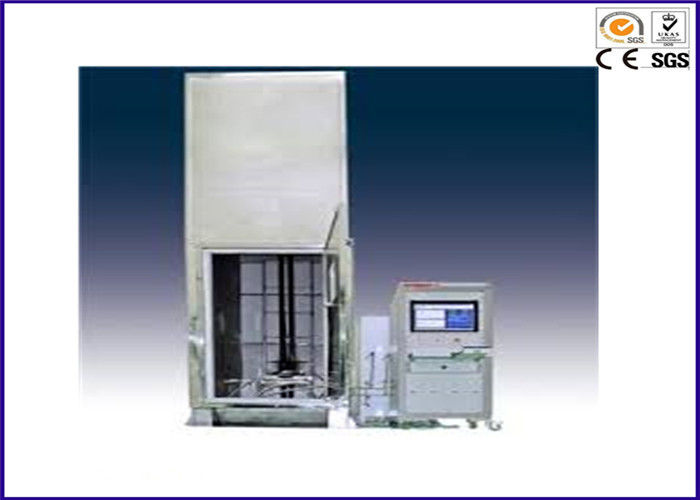

सुरक्षा बुने हुए केबल / वायर वर्टिकल लौ स्प्रेड टेस्ट उपकरण उल 1685

उल 1685 बेंच केबल और वायर कार्यक्षेत्र लौ स्प्रेड परीक्षण उपकरण

परिचय:

यूएल 1685, जीबी 18380.3 मानक वायर और केबल जलती हुई परीक्षण आवश्यकताओं के डिजाइन उपकरण के अनुसार प्राइवेट किए गए केबल वर्टिकल लौ स्प्रेड परीक्षक। और IEC 60332-3-10 के अनुसार, केएस सी आईईसी 60332-3-21 ~ 25 (ए ~ क्लास डी) मानक।

बंकेड केबल वर्टिकल लौ स्प्रेड परीक्षक का उपयोग केबल ऑफीफाय ऑप्टिक केबल को बंडल करने के लिए किया जाता है ताकि विशिष्ट स्थितियों के तहत खड़ी घुड़सवार का पता लगाया जा सके, यंत्र की क्षमता, बिजली के केबल, नियंत्रण केबल, फाइबर ऑप्टिक केबल बंडल जलन परीक्षण की रोकथाम का मतलब है। गैस की एक निश्चित राशि और इग्निशन के मानकीकरण स्रोत के उपयोग को देखते हुए, इस उपकरण का उपयोग ऊर्ध्वाधर लौ के ऊर्ध्वाधर प्रसार के लिए बिजली के केबल और राज्य के तारों के लिए परीक्षण करने के लिए किया जा सकता है। इसके अलावा, अगर 20 डिग्री के परीक्षक बर्नर समायोजन आईईईई 383 (आईईईई 1202) परीक्षण मानकों द्वारा प्राप्त किया जा सकता है उपकरण हेर्रेइज उपकरण से लैस किया जा सकता है जिससे पोर्ट विश्लेषक गैस विश्लेषक के साथ एचआरआर (गर्मी की रिहाई दर), एसपीआर (धूम्रपान पीढ़ी) और अन्य परमाणु ऊर्जा मूल्यों को माप सकते हैं।

प्रयोगकर्ता का अनुभव:

1, उच्च बुद्धि, संचालित करने के लिए आसान;

2, पेशेवर औद्योगिक डिजाइन, सुंदर, उदार;

3, सटीक उपकरण, सुरक्षा, और स्थिरता;

4, माइक्रो कंप्यूटर नियंत्रण प्रणाली, बुद्धिमान परीक्षण प्रक्रिया; कोई मैनुअल समय और संबंधित कार्यों नहीं;

5, संक्षारण प्रतिरोधी स्टेनलेस स्टील आवास;

मानक:

UL1685, आईईसी 60332-3-10, एन 5039 9, जीबी / टी 18380.31

आईईसी 60332-3: आग स्थितियों के तहत इलेक्ट्रिक केबलों पर टेस्ट करें
भाग 3: बन्टेड तारों या तारों पर टेस्ट करें
• केएस सी आईईसी 60332-3-21: श्रेणी वायुसेना / आर
• केएस सी आईईसी 60332-3-22: श्रेणी ए
• केएस सी आईईसी 60332-3-23: श्रेणी बी
• केएस सी आईईसी 60332-3-24: श्रेणी सी
• केएस सी आईईसी 60332-3-25: श्रेणी डी

विशेषताएं:

1. स्टेनलेस स्टील का टेस्ट बॉक्स 1,000 ± 100 (डब्ल्यू) x 2,000 ± 100 (डी) एक्स 4000 ± 100 (एच) मिमी का आकार उच्च जमीन की तुलना में मामले की आंतरिक सतह, और इन्सुलेशन सामग्री के साथ पीछे की ओर।

2. मानक मानक सीढ़ी के साथ, सीढ़ी जीबी / टी 18380.31 आवश्यकताओं पर आधारित;

3. वैकल्पिक नमूना फ्रेम 2;

4. स्टेनलेस स्टील से बने सीढ़ी; जंग प्रतिरोधी; साफ करने के लिए आसान;

5. कैबिनेट के निचले हिस्से में आवास के सामने की स्थिति से 150 ± 10 मिमी में हवा का सेवन करने में 800 ± 20 (डब्ल्यू) × 400 ± 10 (डी) होता है।

6. इनबॉक्स के अंदर थर्मोक्यूप्ले टाइप के थर्माकोपल्स, 2 मिमी व्यास व्याप्त है

7. हवा का प्रवाह insidethe दहन भट्ठी पर stably नियंत्रित किया जा सकता है (5000 ± 500) एल / मिनट

दहन प्रणाली:

1. बर्नर: प्रोटीन गैस बर्नर, आकार 257 मिमी × 4 5 मिमी, आकार 242 की कुल खोलने, क्रमशः क्रमशः 81,80,81 छेद, 1.35 मिमी का छेद व्यास, छेद के बीच की दूरी 3.2 मिमी है;

2. उच्च परिशुद्धता, गैस को नियंत्रित करना;

3. दो मीटर: वायु प्रवाह और गैस प्रवाह मीटर और नियंत्रण वाल्व;

4. प्रोपेन गैस्ट्रैपरिंग की रक्षा के लिए ट्यूब से जुड़ा दहन लौ स्थापना परीक्षक के सामने का अंत, ताकि नमूना पर अधिकतम सुरक्षा सुनिश्चित करने के लिए

5. दहन कोण: क्षैतिज; स्वत: इग्निशन डिवाइस; (समायोज्य 20 डिग्री वैकल्पिक है)

6. बर्नर वायु और गैस प्रवाह की दर में तापमान और दबाव का पूरक होना चाहिए, जबकि कई ट्रांसडेंट सिस्टम गैस के प्रभाव की अनदेखी करते हैं और वायु एक कंप्यूटर प्रोग्राम द्वारा मुआवजा प्रक्रिया द्वारा स्वचालित रूप से किया जा सकता है।

नियंत्रण प्रणाली:

1. पीएलसी के साथ-स्क्रीन टर्न स्क्रीन नियंत्रण प्रणाली;

2, ऑटोस्टाइनिशन सिस्टम, स्वचालित समय; समय सीमा 99 9min, सटीकता 1s;

3, प्रयोगात्मक डेटा स्वचालित रूप से संग्रहीत, मुफ्त जांच;

4, 40 मिनट, 1 घंटे समयबद्धन अनुस्मारक;

5, बिजली क्रेन लिफ्ट के साथ नमूना

डिवाइस मापदंडों:

1. परीक्षण बॉक्स का आकार 1,000 ± 100 (डब्ल्यू) x 2,000 ± 100 (डी) x 4,000 ± 100 (एच) मिमी

2. एनेमोमीटर सटीकता 0.1 एम / एस;

3. एयर स्रोत एनोमीटर रेंज 8000 एल / मिन; आउटलेट पवन (5000 ± 500) एल / मिनट समायोजित किया जा सकता है;

4. गैस: 95% शुद्धता की तकनीकी ग्रेड प्रोपेन (ग्राहक)

5. गैस प्रवाह नियंत्रण: 100kpa के तहत, 20 ℃ शर्तों

6. दहन हवा की आपूर्ति: प्रोपेन (या एलपीजी)

विशिष्टता:

1, कक्ष का आकार: 1,165 (डब्ल्यू) × 2,165 (डी) × 4,350 (एच) मिमी

2, कंसोल आकार: 600 (डब्ल्यू) × 750 (डी) × 1600 (एच) मिमी

3, पावर: एसी 220V, 50/60 हर्ट्ज, 15 ए

4, वज़न: 1,500 किग्रा
