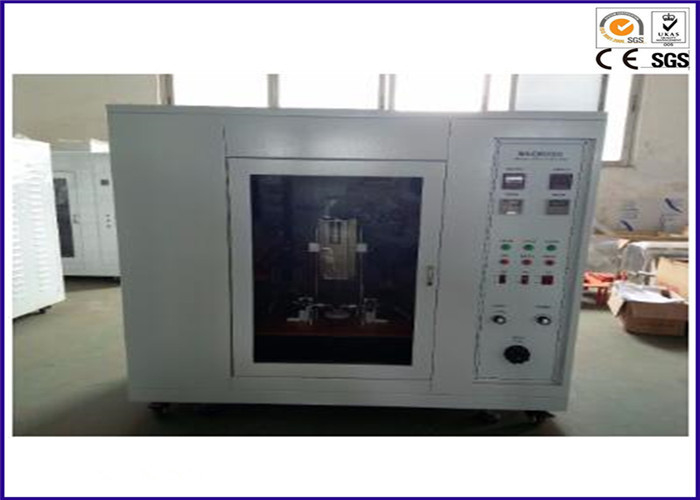

30 - 40 मिमी ऊँचाई ड्रॉप पर्यावरण परीक्षण चैंबर 100V - 600V उच्च वोल्ट ट्रैकिंग परीक्षक

विवरण:

इलेक्ट्रानिक उत्पादों, घरेलू उपकरणों और ट्रैकिंग और क्षरण परीक्षण के प्रतिरोध के लिए उच्च वोल्टेज ट्रैकिंग परीक्षक सूट, आवृत्ति (48HZ-62HZ) या इसी डीसी वोल्टेज, तरल प्रदूषक और रैंप के नमूनों का अनुकरण करते हैं जिसके तहत मूल्यांकन और ट्रैकिंग के लिए इलेक्ट्रोनिक प्रतिरोध से विद्युत प्रतिरोध किया जाता है। विद्युत इन्सुलेट सामग्री की गंभीर पर्यावरणीय परिस्थितियों पर नज़र रखने और क्षरण के स्तर पर प्रतिरोध।

मानक:

आईईसी 60587-1984, जीबी / टी 6553-2003,

एएसटीएम डी 2303 लिक्विड-कंटिनेंट, झुका-विमान ट्रैकिंग और इन्सुलेट सामग्री के क्षरण के लिए मानक परीक्षण विधियां

आईईसी 60587: गंभीर परिवेश की स्थिति के तहत उपयोग किए जाने वाले विद्युत इन्सुलेट सामग्री के ट्रैकिंग और क्षरण को रोकने के लिए प्रतिरोध का मूल्यांकन करने के लिए टेस्ट तरीके

विशेष विवरण:

1. इलेक्ट्रोड: 0.5 मिमी मोटी सामग्री: स्टेनलेस स्टील;

2. ऊपरी और निचले इलेक्ट्रोड दूरी: 50.0 मिमी ± 0.1;

3. परीक्षण वोल्टेज: 100V-6000V स्टीपललेस समायोज्य;

4. नियामक: आउटपुट: 0 ~ 250V समायोज्य, क्षमता 5 केवीए;

5. टेस्ट ट्रांसफार्मर क्षमता: 5 केवीए, एसी 6000 वी के उच्चतम निर्गम वोल्टेज (या डीसी 6000 वी वैकल्पिक);

6. उच्च परिशुद्धता वोल्टेज नियामक उत्पादन शक्ति: AC220V 6000W, ± 1% की सटीकता;

7. पाश वर्तमान 60mA है, आउटपुट वोल्टेज काट;

8. परीक्षण समय: 6 घंटे;

9. सटीकता छोड़ना: 0.5%;

10. वोल्टेज स्थिरता: + 1%;

11. न्यायाधीश का निशान:

मानक जीबी / टी 6553-2003 / 4.1.2 के अनुसार, वोल्टेज नमूनाकरण (2.5 किलो वी, 3 5 के वी और 4.5 केवी) पर लागू होती है, और मौजूदा प्रदूषण में एक निश्चित गति के बूंदों के साथ 60 एमए, लगातार 6 एच, लेकिन प्रवाह के माध्यम से ;

12. छोड़ने वाला उपकरण:

Leif परिशुद्धता पेस्टलास्टिक पंप, प्रवाह दर सीमा 0.00185 से 20 मिलीग्राम / मिनट, काम की गति 0.1 ~ 50 आरपीएम, प्रवाह शुद्धता त्रुटि: <0.5%;

13. आउटपुट वोल्टेज: एसी / डीसी (स्विच करने योग्य)

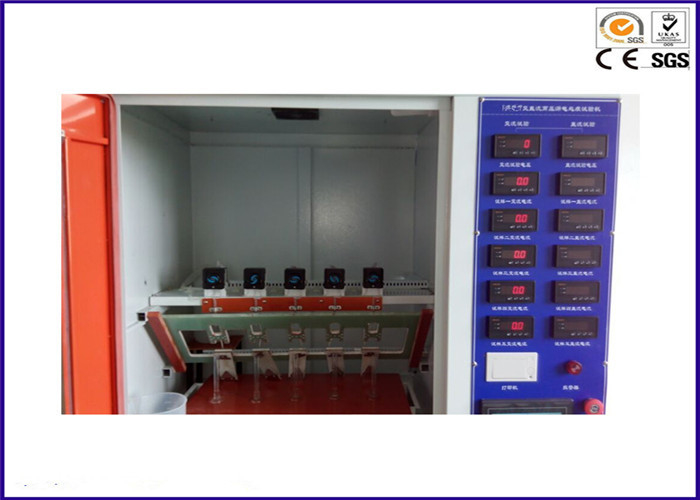

14. प्रायोगिक समूह: पांच समूहों

15. नियंत्रण उपकरण: सीमेंस पीएलसी + ताइवान वीन का उपयोग टच स्क्रीन नियंत्रण, नियंत्रण सटीक,

सरल ऑपरेशन, डिजाइन मानवीकरण, परीक्षण के अंत स्वचालित रूप से रिपोर्ट, थर्मल पैनल उत्पन्न

प्रिंटर समय पर परीक्षा परिणाम प्रिंट कर सकता है;

16. स्टूडियो आकार: 900 एल * 650W * 950 एच (मिमी); मात्रा 0.56 एम 3 है।

17. मामले: SUS304 स्टेनलेस स्टील (तार ड्राइंग);

18. सीलिंग डिवाइस के साथ 316 स्टेनलेस स्टील से बने मलजल टैंक।

19. साधन आयाम: 1300 एल * 700W * 1800 एच (मिमी)

20. वजन: 200 किलो

फ़ीचर:

1. ओवर-वर्तमान संरक्षण: जब नमूना के माध्यम से बहती विद्युत प्रवाह 60 एमए से अधिक होता है

2. श्रृंखला प्रतिरोध का चयन: 1 kΩ, 10 kΩ, 22 kΩ, 33 kΩ 1% ग्रेड 200 डब्ल्यू

3. चर वोल्टेज सेटिंग्स: 0 ~ 6 केवी

4. वाल्टमीटर के साथ दर्ज मूल्य के बारे में 1.5% सटीकता

5. टाइमर का प्रयोग, घंटे / मिनट / सेकेंड तक एक साधारण परीक्षण घंटे की फ़ंक्शन

6. अधिसूचना कार्य: 6 घंटे के परीक्षण में, अगर नमूना खराब है, बजर और फ्लैशिंग लाइट काम करना शुरू करते हैं।

7. सिरिंज पंप निरंतर प्रवाह की स्थिति बना सकता है (प्रवाह दर मेमोरी फ़ंक्शन)

8. विद्युत चालन मीटर प्रदूषक को माप सकता है

- प्रतिरोधकता (0.1Ω मी ~ 10 के.एम.) और तापमान (0 ~ 100 डिग्री सेल्सियस) माप

9. डिजिटल गहराई गेज: ± 0.01m सटीकता

10. पृथक टेस्ट बॉक्स जो उच्च-वोल्टेज परीक्षण में सुरक्षित है
