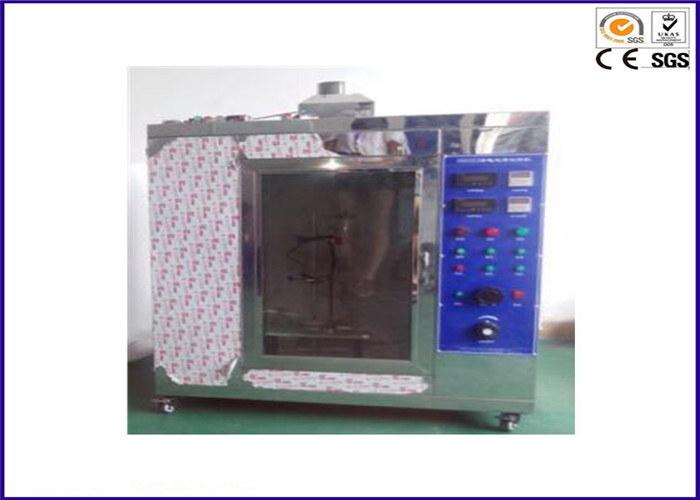

20/50 ड्रॉ प्रयोगशाला आग परीक्षण उपकरण कम वोल्टेज ट्रैकिंग परीक्षक

20 ड्रॉप्स या 50 ड्रॉप्स प्रयोगशाला फायर टेस्टिंग उपकरण, कम वोल्टेज ट्रैकिंग परीक्षक

विवरण:

एएसटीएम डी 3638-92 कम वोल्टेज ट्रैकिंग परीक्षक गीला / नमी की स्थिति, परीक्षण ट्रैकिंग सूचकांक (सीटीआई) और विरोधी ट्रैकिंग सूचकांक (पीटीआई) का अनुकरण करता है। यह इलेक्ट्रिकल इलेक्ट्रॉनिक उत्पादों, घरेलू बिजली के उपकरण और अन्य उत्पादों की ठोस इन्सुलेट सामग्री के लिए प्रयोग किया जाता है।

जाँचने का तरीका:

शासी 2 मिमी x 5 मिमी प्लैटिनम इलेक्ट्रोड पर ठोस पृथक सामग्री की सतह पर, एक निश्चित वोल्टेज का इस्तेमाल करते हैं और 30 सेकंड का समय निर्धारित करते हैं, शासी ड्रॉप मात्रा (0.1% एनएच 4 सीएल) को 35 मिमी की ऊंचाई पर ड्रिप करते हैं, तो संयुक्त विद्युत क्षेत्र के तहत ठोस इन्सुलेशन सामग्री की सतह का मूल्यांकन और मध्यम प्रदूषण सहिष्णुता क्षमता, अपने ट्रैकिंग सूचकांक (सीटीआई) और विरोधी ट्रैकिंग सूचकांक (पीटीआई) को निर्धारित करते हैं।

टेस्ट मानक :

आईईसी 60112: 2003, यूएल 746 ए, एएसटीएम डी 3638-92, दीन 53480, जीबी 4706.1, जीबी 4207 और अन्य समकक्ष परीक्षण मानक।

विशेष विवरण:

1. इलेक्ट्रोड सामग्री: प्लैटिनम / स्टेनलेस स्टील

2. इलेक्ट्रोड आकार: (2 मिमी ± 0.1 मिमी) एक्स (5 मिमी ± 0.1 मिमी) एक्स (40 मिमी ± 5 मिमी), प्लैटिनम इलेक्ट्रोड 12 मिमी, 30 डिग्री ± 2 डिग्री नहीं

3. इलेक्ट्रोड दूरी: 4.0 मिमी ± 0.01 मिमी, कोण 60 डिग्री ± 5 डिग्री

4. इलेक्ट्रोड दबाव: 1.00 एन ± 0.001 एन

5. टेस्ट समाधान प्रतिरोध: समाधान एक 0.1% एनएच 4 सीआई, 3.95 ± 0.05 Ω.एम, समाधान बी 1.98 ± 0.05 Ω.एम

6. ड्रॉप मात्रा: 20 बूंदें 0.380 ~ 0.480 ग्रा, 50 बूँदें 0.9 9 1 ~ 1.147 ग्रा (समायोज्य)

7. ड्रॉप ऊंचाई: 35 मिमी ± 5 मिमी (समायोज्य)

8. ड्रॉप समय: 30 एस ± 10.1 एस, डिजिटल डिस्प्ले, प्रीसेट, 50 बूँदें समय 24.5 मिनट ± 2 मिनट

9. ड्रॉप मात्रा: 1-99 99, डिजिटल डिस्प्ले, प्रीसेट

10. टेस्ट हवा की गति: 0.2 एम / एस

11. टेस्ट वोल्टेज: 100V ~ 1000V (25V स्केल डिवीजन, समायोज्य)

12. पावर वोल्टेज ड्रॉप: 8% जब 1.0 ए ± 0.1 ए

13. बाहरी कक्ष आयाम: 600Wx1000Hx500D मिमी

14. एयर आउटलेट व्यास: 100 मिमी

15. बिजली की आपूर्ति: एसी 1 चरण 220V 50/60 हर्ट्ज 500W
