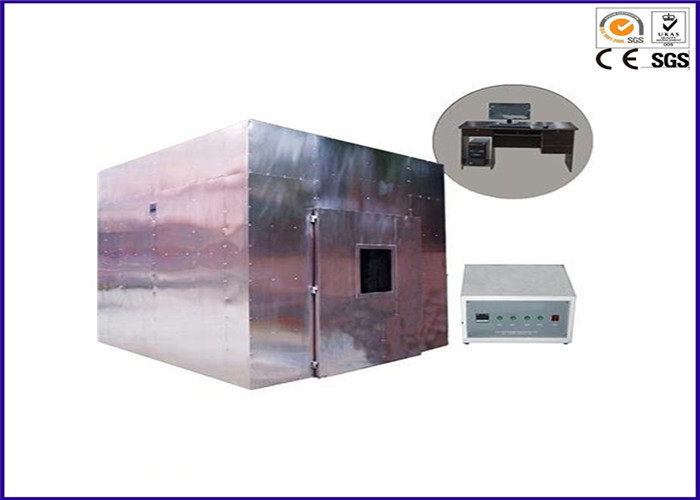

क्षैतिज जलन धुआँ घनत्व परीक्षक L3000 * W3000 * H3000 मिमी आईईसी 61034 जीबी / टी 17651

आईईसी 61034 जीबी / टी 17651 केबल और वायर क्षैतिज जलन धुआँ घनत्व परीक्षक

आवेदन :

परिभाषित परिस्थितियों के तहत जलने वाले केबलों के धुएं का घनत्व निर्धारित करने के लिए, केबल बर्निंग धुआँ घनत्व परीक्षक। यह धुआँ घनत्व परीक्षक का उपयोग केबल या फाइबर ऑप्टिक केबल के क्षैतिज जलाए जाने के लिए किया जाता है, जो कि ज्वाला दहन या कोई ज्वाला दहन की स्थिति से जारी होने वाला धुआं है, धुआं की प्रकाश संचरण दर अलग केबल की तुलना करने के लिए इस्तेमाल की जा सकती है या निर्णय अनुसार है साधनों की विशिष्ट आवश्यकताओं के साथ

मानक :

आईईसी 61034-1, आईईसी 61034-2, बीएस 6853, जीबी / टी 17651.1, जीबी / टी 17651.2

विशेष विवरण:

1. दहन कक्ष:

1.1 साइड-ब्रैकेट में एसयूएस 304 मोटी 1.5 मिमी स्टेनलेस स्टील का इस्तेमाल किया जाता है, जो संपूर्ण क्यूब दहन चैम्बर का गठन करता है।

1.2 आंतरिक आयाम: एल 3000 * W3000 * H3000 (मिमी)

1.3 संरचना: एक गिलास अवलोकन खिड़की के सामने, प्रत्येक सेट के अनुसार दीवार के दोनों किनारों पर एक पारदर्शी सील खिड़की, आकार: 100mmx100mm, ताकि प्रकाश माप डिवाइस का स्तर बीम के माध्यम से, मोहरबंद खिड़की का केंद्र 2150 मिमी की जमीन की ऊंचाई वेंटिलेशन छेद की एक संख्या खोलने के नीचे, 100x500mm (50 वर्ग सेंटीमीटर) के लिए वेंटिलेशन छेद

1.4 नीचे छह पहियों और छह कैस्टर हैं

1.5 छत एक निकास प्रशंसक से सुसज्जित है।

2. ऑप्टिकल माप प्रणाली:

2.1 प्रकाश स्रोत: आयातित क्वार्ट्ज हलोजन लैंप, नाममात्र शक्ति: 100W नाममात्र वोल्टेज: 12V नाममात्र ऑप्टिकल रिटर्न: 2000 ~ 3000 एलएम

2.2 रिसीवर: वर्णक्रमीय प्रतिक्रिया अंतर्राष्ट्रीय प्रक्षेपण आयोग (सीआईई) फोटोमीटर से मेल खाता है।

2.3 स्थापना: एक छोर पर 150 ट्यूबों की लंबाई में स्थापित, धूल-प्रूफ खिड़की के दूसरे छोर, पाइप की दीवार चमकदार काले, विरोधी प्रतिबिंब है।

2.4 प्रकाश संप्रेषण 0% पूरी तरह से अवरुद्ध किए बिना बिना 100% प्रकाश संचरण के माध्यम से प्रकाश है।

3. मानक फायर स्रोत:

3.1 शराब के 1.0 एल अल्कोहल स्रोत: 90% इथेनॉल, मेथनॉल 4%, पानी 6%

3.2 शराब प्लेट (बोटिंग जल): स्टेनलेस स्टील मोटाई 1.0 मिमी, नीचे: 210x110 मिमी, ऊपर की सतह: 240x140 मिमी, ऊंचाई 80 मिमी,

3.3 अधिष्ठापन स्थान: 100 मिमी की ऊंचाई वाली जमीन से स्थापित शराब की थाली, ताकि हवा का संचलन हो।

4. धुआँ संमिश्र:

दहन कक्ष में समान रूप से वितरित करने के लिए डेस्कटॉप प्रशंसकों का उपयोग करना। 500 मिमी की दीवार के साथ 250 मिमी की जमीन की ऊंचाई से फैन शाफ्ट दूरी, 7 घन मीटर प्रति मिनट वायु मात्रा। परीक्षण के दौरान प्रशंसक द्वारा हवा को क्षैतिज रूप से उड़ा दिया गया था।

5. खाली परीक्षा:

इसका उद्देश्य दहन कक्ष को आवश्यक तापमान हासिल करने के लिए समायोजित करना है, दहन कक्ष तापमान को शराब दीपक को जलाने के लिए: 25 ± 5 ℃

6. तापमान मापने के उपकरण:

एक सतह संवेदक के साथ दीवार से जमीन की सतह ऊंचाई 1.5 मीटर, 0.5 मीटर दूर के दरवाजे में। प्रयोगशाला तापमान की निगरानी करें

7. यादृच्छिक सहायक उपकरण:

7.1 में ट्रांसमीटेंस मापन सॉफ़्टवेयर का एक सेट है, आउटपुट क्यूर्ज़ और रिपोर्ट्स।

7.2 एक कंप्यूटर और एक प्रिंटर सहित: लेनोवो ब्रांड कंप्यूटर विन्यास इस प्रकार है: सीपीयू: ई 4300 मदरबोर्ड: एएसयूएस पी 5 केपीएल मेमोरी: किंग्स्टन 2 जी

7.3 हार्ड ड्राइव 160 जी डिस्प्ले: 15 इंच एलसीडी ऑप्टिकल ड्राइव: सैमसंग डीवीडी

7.4 स्टेनलेस स्टील निकास प्रणाली के साथ। (दिखाया गया एक मजबूत धुआं और बिजली नियंत्रण गेट का उपयोग करना)

7.5 उपकरण प्रयोगशाला की सिफारिश आकार रखें: 4.5 एमएक्स गहरी 4 एमएक्स गहरी 4 एमएक्स लंबाई 6 मीटर

7.6 प्रयोगशाला के कमरे के तापमान की आवश्यकताओं: 25 +5 डिग्री सेल्सियस

8. उपयोग की पर्यावरण शर्तें:

8.1 ग्राउंड चिकनी, अच्छी तरह हवादार, गैर ज्वलनशील, विस्फोटक, संक्षारक गैसों और धूल।

8.2 पास के पास कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है।

8.3 उपकरण के आसपास उचित रखरखाव स्थान छोड़ें

8.4 तापमान: 5 डिग्री सेल्सियस से 30 डिग्री सेल्सियस

8.5 हवा का दबाव: 86 ~ 106kpa

8.6 एसी 220 वी / 50 एचजेड

8.7 वोल्टेज की उतार-चढ़ाव सीमा: 220V ± 10%

8.8 आवृत्ति स्वीकार्य अस्थिरता श्रेणी: 50 हर्ट्ज ± 1%

8.9 यह आवश्यक है कि उपयोगकर्ता स्थापना साइट में संबंधित क्षमता के हवा और पावर स्विच को कॉन्फ़िगर करें, और यह स्विच उपकरण द्वारा स्वतंत्र रूप से उपयोग किया जाना चाहिए।

8.10 जब उपकरण काम नहीं कर रहा है, तो पर्यावरण का तापमान 0 ~ 45 ℃ में रखा जाना चाहिए।
