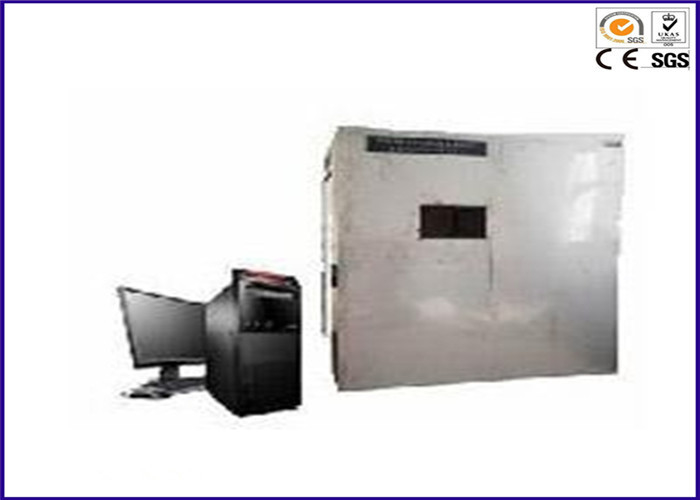

क्षैतिज तार परीक्षण उपकरण जलती हुई धुआँ घनत्व परीक्षक बी एस 6853 आईईसी 61034

इलेक्ट्रिक बी एस 6853 आईईसी 61034 केबल और वायर क्षैतिज जलन धुआँ घनत्व परीक्षण उपकरण

परिचय:

इलेक्ट्रिक वायर और केबल धुएं घनत्व परीक्षक जीबी / टी 17651.1 ~ 2-1998, आईईसी 61034- 1 ~ 2: 1997 के अनुसार "परिभाषित परिस्थितियों के तहत जल के धुएं के घनत्व का माप"। परीक्षक एक परीक्षण उपकरण है, जो उत्पन्न होने वाले धुंआ को मापने के समय बिजली या सिग्नल के लिए इस्तेमाल किया जाने वाला केबल या तार क्षैतिज रूप से एक निश्चित शर्त के तहत जला दिया जाता है। (IEC61034 में धूम्रपान कक्ष की मात्रा 3m3 होने की आवश्यकता है।)

आवेदन:

राष्ट्रीय केबल उद्योग कम धुएं के साथ केबल और सामग्री विकसित करने का प्रयास करता है और कोई हलोजन नहीं है। इन प्रकार के उत्पादों को मापने के लिए केबलों के धुएं घनत्व की आवश्यकता होती है। धुआँ घनत्व माप का मुख्य सिद्धांत यह है कि विशिष्ट दहन या विकिरण की स्थिति के तहत केबल या सामग्री द्वारा उत्पन्न धुरा को प्रकाश देने वाली प्रकाश किरण क्षीणन से ग्रस्त है, और हल्के घनत्व के साथ-साथ धुआं घनत्व फिर प्रकाश संप्रेषण को मापने के द्वारा लगाया जा सकता है वो 'किरण। उपकरण केबल या फाइबर केबल के दहन धुआं विशेषता का परीक्षण कर सकता है, और बचाव क्षेत्र में केबल की आवश्यकताओं के लिए संदर्भ प्रदान कर सकता है।

मानक:

जीबी / टी 17651.1 परिभाषित परिस्थितियों में जलने वाले केबलों के धुएं घनत्व का माप - भाग 1: टेस्ट उपकरण; भाग 2: परीक्षण प्रक्रिया और आवश्यकताओं

जीबी / टी 17651.2 परिभाषित परिस्थितियों में जलने वाले केबलों के धुएं घनत्व का मापन - भाग 2: परीक्षण प्रक्रिया और आवश्यकताओं

आईईसी 61034 परिभाषित परिस्थितियों के तहत जलने वाले केबलों के धुएं घनत्व का मापन

विशेषताएं:

संरचना:

1. चैम्बर के प्रत्येक पक्ष का आकार 3000 मिमी ± 30 मिमी है। आंतरिक कक्ष एसयूएस 304 स्टेनलेस स्टील से बना है, कैल्शियम सिलिकेट फायरप्रूफ सामग्री के साथ भरवां है। बाहरी कक्ष पाउडर कोटिंग प्रोसेसिंग के साथ लोहे से बना है।

2. इंटीरियर में सभी टूलिंग स्टेनलेस स्टील, सुंदर और विरोधी संक्षारक से बना है।

3. वेंट छेद का कुल क्षेत्र 50cm2 ± 10 सेमी 2 है, और यह परीक्षण के दौरान हमेशा खुला रहेगा; गार्ड बोर्ड की ऊंचाई 1000 मिमी है

4. मानक आवश्यकताओं के अनुसार तार और केबल परीक्षण रैक और वजन को कॉन्फ़िगर करें।

5. परीक्षण कक्ष के द्वार जमीन के ऊपर 2150 मिमी ± 100 मिमी ऊपर क्षैतिज ऑप्टिकल मापने की प्रणाली, प्रकाश के प्रसारण के लिए मुहरबंद और पारदर्शी खिड़कियों (न्यूनतम 100 मिमी x100 मिमी) के साथ स्थापित विपरीत पक्षों पर एक गिलास खिड़की के साथ आता है।

6. भौतिक संपर्क के बिना प्रत्येक खिड़की की दो दीवारों के केंद्र में फोटोकेल और प्रकाश स्रोत रखा जाता है

धुआँ घनत्व परीक्षण प्रणाली:

1. प्रकाश स्रोत: स्वच्छ क्रिस्टल बल्ब और टंगस्टन फिलामेंट के साथ हलोजन लैंप; 2 9 00 के रंग का तापमान; 100W, डीसी 12 वी, नाममात्र चमकदार फ्लक्स 2000 एलएम ~ 3000 एलएम

2. प्रकाश घनत्व की सीमा 0% ~ 100%

3. धुएं के घनत्व के लिए विशेष प्रकाश स्रोत स्थापित करने और बाहर की दीवार पर उच्च संकल्प फोटोकेल रिसीवर आयात करने की अनुमति दें।

4. प्रयोगशाला दरवाजा और खिड़की मुहर संरचना से लैस है।

5. प्रकाश स्रोत की मानक शक्ति 100W है और मानक वोल्टेज डीसी 12V है।

6. प्रकाश पथ अंशांकन प्रणाली: 0 ~ 100% बिंदु अंशांकन

दहन स्रोत:

1. एथिल शराब 90% ± 1%; मिथाइल शराब 4% ± 1%; पानी 6% ± 1%;

2. शराब बर्निंग बॉक्स:

3. शराब बर्निंग बॉक्स जमीन से ऊपर 100 मिमी ± 10 मिमी है;
