केबल के लिए कार्यक्षेत्र तार परीक्षण उपकरण / वायर दस्ता पाइप उल 1581

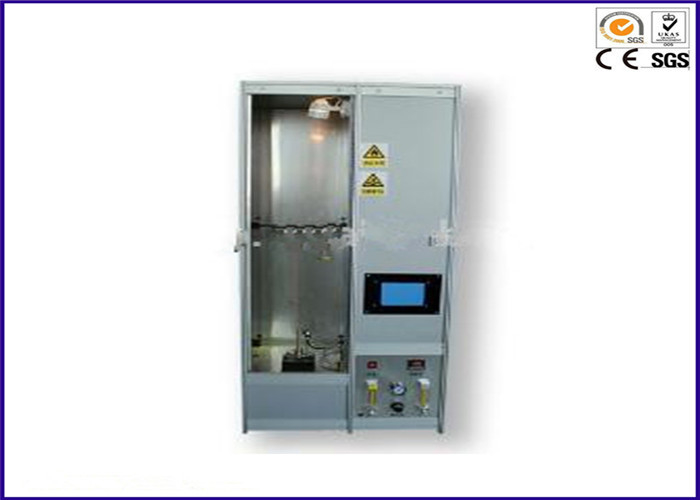

उल 1581 केबल और तार दस्ता पाइप खड़ी परीक्षण उपकरण जलन

विवरण:

केबल परीक्षक ऑपरेटर की सुरक्षा को अधिकतम करने के लिए अपने स्वयं के कैबिनेट में पूरी तरह से स्वचालित उपकरण है। यह डिवाइस UL1581-2001 (1060 एफटी 1, 1061, 1080VW-1, 1090, 1100 एफटी 2) मानकों से संबंधित आवश्यकताओं को तैयार करता है। एकल तार और केबल के लिए लागू है, और नरम लाइन क्षैतिज, ऊर्ध्वाधर दहन परीक्षण। समय जलन और समायोज्य की संख्या को जलाने, स्वत: / मैनुअल, ऊर्ध्वाधर / क्षैतिज स्विचिंग, गैस का दबाव, समायोज्य प्रवाह और लौ तापमान पहचान डिवाइस से लैस किया जा सकता है।
इसमें शामिल हैं: लौ ऊंचाई गेज और 100% शोषक कपास

मानक:

UL1666 << बिजली और ऑप्टिकल फाइबर केबलों की लौ प्रसार की ऊंचाई के लिए शाफ्ट में खड़ी स्थापित करें >>

एएनएसआई / एएसटीएम डी 5207 और उल 1581, एएनएसआई / एएसटीएम डी 5025

विशेष विवरण:

टेस्ट सी हैम्बर:

1. यू-प्रकार के दबाव गेज: 0-12PA में बनाए रखा चैंबर दबाव को मापने;

2. आर्मीमीटर: मापने वाला कक्ष तापमान और आर्द्रता;

3. कक्ष की संरचना: ईंट द्वारा ठोस दीवार की समग्र संरचना, पहली परत 1.22 एम है, दूसरी परत 3.66 एम है, शीर्ष 2.24 एम है बाहरी आयाम: 7.12 मीटर ऊंचे x1.3 मीटर चौड़ा x2.5 मीटर लंबा;

4. दीवार संरचना, 106 एलबी / एफटी 3 (16 9 8कोड / एम 3) कंक्रीट की घनत्व है, थर्मल चालकता (कश्मीर) में 0.38 बीटीयू (0.055W / एमके) के लिए 21.1 ℃;

5. सीमेंट संरचना के 203 मिमी मोटे साधारण वजन से पहली और दूसरी परत। दीवार का बना हुआ है जिससे इसकी जकड़न सुनिश्चित हो सके;

6. दूसरी परत में मापने वाला छेद पहले परत मापने वाले छेद (630 मिमी से 305 मिमी) के ऊर्ध्वाधर छेद के ऊपर होना चाहिए, प्रत्येक छेद बॉक्स के पीछे 203 मिमी और बॉक्स के किनारे से 102 मिमी है।

इग्निशन डिवाइस:

1. इसमें 1/2 इंच स्टील पाइप, 1/2 इंच की कोहनी और एक इस्पात इग्निशन फैलाव डिस्क शामिल है।

2. एक प्रोपेन फ्लो मीटर स्थापित करें जहां गैस इंजेक्शन है

प्रशंसक: परीक्षण बॉक्स आउटलेट में निकास प्रशंसक और एनोमीटर स्थापित किया गया है।

दहन गैस स्रोत: इग्नाइटर को आपूर्ति की जाने वाली गैस सीपी-ग्रेड प्रोपेन होनी चाहिए और प्रति घन मीटर प्रति 2500 बीटीयू प्रदान करना चाहिए।

निकास प्रशंसक और संदेश देने के ट्यूब: स्टील नलिकाएं परीक्षण कक्ष के शीर्ष के केंद्र में स्थापित हैं, और निकास प्रशंसक नलिका से जुड़ा हुआ है।

डाटा अधिग्रहण प्रणाली: पीएलसी और कंप्यूटर का प्रयोग इनलेक्ट पर हवा के वेग को इकट्ठा करने और रिकॉर्ड करने के लिए किया जाता है और दूसरा 5 सेकंड में दूसरा छेद में थर्माकोपल का तापमान होता है।
