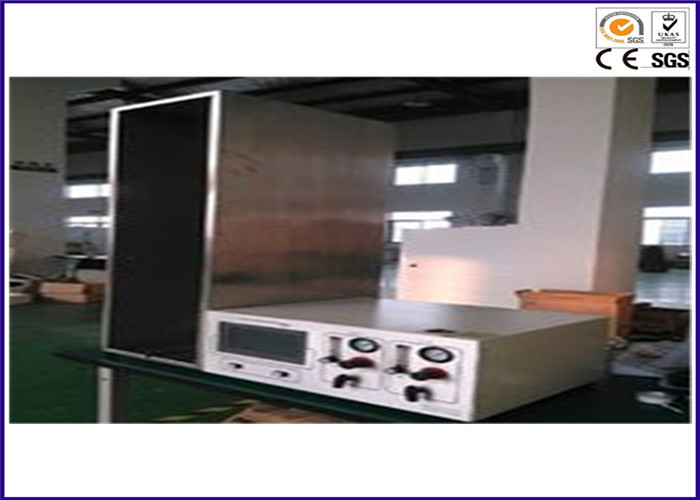

आग प्रतिरोध टेस्ट फर्नेस आईईसी 60331, वायर / केबल के लिए प्रभाव परीक्षण उपकरण

आईईसी 60331 वायर और केबल अग्नि प्रतिरोध प्रभाव परीक्षण उपकरण

विवरण:

वायर और केबल फायर-प्रतिरोध प्रभाव परीक्षक का उपयोग केबल वायर्ड या पावर ग्रिड के आग प्रतिरोध का पता लगाने के लिए किया जाता है, जो 830 डिग्री से कम नहीं है, ज्वाला है, और कुछ प्रभाव कंपन, केबल अखंडता परीक्षण सर्किट का उपयोग करता है।

मानक:

आईईसी 60331: तारों और केबल सर्किट अखंडता की चमक की स्थिति के तहत परीक्षण

आईईसी 60331 भाग 12 लिखत - कम से कम 830 के तहत

आईईसी 60331 भाग 31 प्रभाव इग्निशन प्रक्रियाएं और आवश्यकताएं - केवी 0.6 / 1.0 केबल तक रेटेड वोल्टेज

मुख्य विशेषताएं:

1. बेल्ट प्रकार प्रोपेन बर्नर नोजल के लिए गर्मी स्रोत, इसकी नाममात्र लंबाई 500 मिमी है, जो वेंचुरी मिक्सर से सुसज्जित है;
2. दहन छेद की 3 पंक्तियों कंपित व्यवस्था, बर्नर औसत चौड़ाई के सामने के अंत: 15 मिमी, छेद व्यास: 1.32 मिमी, छेद केंद्र दूरी: 3.2 मिमी;
3. स्थापना केबल का परीक्षण सीढ़ी फ्रेम समर्थन स्टील बेस पर तय किया गया है;
4. सीढ़ी के दोनों किनारों (सीढ़ी परीक्षण की लंबाई: 1200 मिमी, ऊंचाई: 600 मिमी, वजन: 18 + 1 किग्रा) के विभिन्न ऊर्ध्वाधर घटक केबल आकार समायोजन परीक्षण की आवश्यकताओं के अनुसार परीक्षण की प्रक्रिया में;
5. प्रभाव जनरेटर 25 + 1 मिमी और 600 + 5 मिमी की लंबाई के व्यास के साथ एक कम कार्बन इस्पात दौर बार है;
6. केंद्र मुक्त रोटेशन के लिए नमूना सीढ़ी फ्रेम धुरी के समानांतर में शॉक जनरेटर, और सीढ़ी फ्रेम शीर्ष 200 + 5 मिमी छोड़ दिया;
7. पिवट रॉड दो हिस्सों में लगाया जाएगा, प्रभाव सीढ़ी फ्रेम का लंबा हिस्सा, 400 + 5 मिमी की लंबाई;
8. सामने के बर्नर दहन नीचे की दूरी 200mm से कम नहीं है, और बॉक्स की दीवार से दूरी 300 मिमी से कम नहीं है;
9. 40 ~ 60mm केबल नमूनों के निचले छोर से बर्नर अक्ष, मशाल केबल 100 ~ 120 मिमी के बारे में ऊर्ध्वाधर अक्ष के अनुदैर्ध्य अक्ष से।
