उद्देश्य:

यह भाग 1633 ज्वलनशीलता आवश्यकताओं को स्थापित करता है जो सभी गद्दे सेट को बिक्री या वाणिज्य में पेश करने से पहले मिलना चाहिए। मशीन का उद्देश्य तीस मिनट के परीक्षण के दौरान गद्दा सेट द्वारा उत्पन्न आग के आकार को सीमित करके गद्दे की आग से जुड़ी मौतों और चोटों को कम करना है।

मशीन का उपयोग एक गद्दे या एक गद्दे सेट में आग की प्रगति और ऊर्जा उत्पादन का मूल्यांकन करने के लिए किया जाता है, जब जलते हुए कपड़े के करीब एक प्रज्वलन स्रोत के अधीन किया जाता है। 16 सीएफआर भाग 1633 संयुक्त राज्य अमेरिका में एक संघीय मानक है और सभी निर्मित या आयातित गद्दे और गद्दे सेट इस मानक को पूरा करना चाहिए।

मानक:

16 सीएफआर भाग 1633 "मैट्रेस की फ्लेमबिलिटी (खुली लौ) के लिए मानक"।

विशेषताएं:

गद्दा या गद्दा सेट एक स्टील रिग के ऊपर स्थित है और 27W के कुल बर्नर हीट आउटपुट के साथ दो टी-आकार के बर्नर के संपर्क में है। साइड बर्नर को 50 सेकंड के लिए और शीर्ष बर्नर को 70 सेकंड के लिए लागू किया जाता है। फिर आग को स्वतंत्र रूप से विकसित करने की अनुमति दी जाती है। परीक्षण के दौरान उत्पन्न होने वाली धुआं गैसों को एक हुड और निकास प्रणाली द्वारा एकत्र किया जाता है जहां से गैस विश्लेषण के लिए नमूने लिए जाते हैं। हीट रिलीज की दर लगातार मापी जाती है। गर्मी के रिलीज की चरम दर 200 किलोवाट से अधिक नहीं हो सकती है और परीक्षण के पहले 10 मिनट में कुल गर्मी रिलीज 15 एमजे से अधिक नहीं हो सकती है।

जाँचने का तरीका:

The 1633.7 में निर्धारित परीक्षण विधि एक निर्दिष्ट ज्वलन इग्निशन स्रोत के नमूने को उजागर करके और इसे अच्छी तरह हवादार, नियंत्रित पर्यावरणीय परिस्थितियों में स्वतंत्र रूप से जलने की अनुमति देकर एक गद्दे नमूने की ज्वलनशीलता (आग परीक्षण प्रतिक्रिया विशेषताओं) को मापता है। ज्वलन प्रज्वलन स्रोत प्रोपेन बर्नर की एक जोड़ी होगी। ये बर्नर नमूना के शीर्ष और पक्षों पर अलग-अलग समय के लिए अलग-अलग फ़्लक्स लगाते हैं। इस प्रदर्शन के दौरान और बाद में, माप नमूने से समय पर निर्भर गर्मी रिलीज दर से बना होगा, जो आग से उत्पन्न ऊर्जा को बढ़ाता है। गर्मी की दर को ऑक्सीजन की खपत कैलोरीमेट्री के माध्यम से मापा जाना चाहिए

तकनीकी आवश्यकताएँ:

30 मिनट के परीक्षण के भीतर किसी भी समय गर्मी रिलीज की चरम दर 200 किलोवाट ('' किलोवाट '') से अधिक नहीं होगी;

परीक्षण के पहले 10 मिनट के लिए कुल गर्मी रिलीज 15 मेगावाट ('' एमजे '') से अधिक नहीं होगी।

मुख्य पैरामीटर:

परीक्षण मशीन में परीक्षण कक्ष, नियंत्रण कक्ष, निकास वाहिनी, निकास धूआं-एकत्रित हुड, डाटा अधिग्रहण प्रणाली, और आदि शामिल हैं।

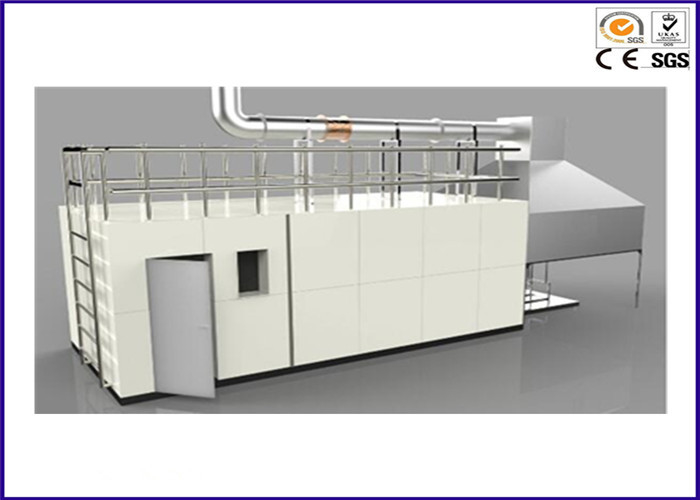

1. दहन कक्ष (परीक्षण कक्ष, ग्राहक इसे स्वयं बनाते हैं) और गैस-संग्रहित हुड: आकार 3048 * 3658 * 2438 मिमी (लंबाई x चौड़ाई x ऊँचाई)।

2. घरेलू ऑक्सीजन विश्लेषक:

आउटपुट: 4-20mA, दो तरीके रिले अलार्म

माप सीमा: 0 ~ 25% वीओएल, सटीकता: 0.5 एफएस;

बिजली की आपूर्ति: 220VAC

प्रतिक्रिया समय: 3 सेकंड

सटीकता: acy 1% F • S

3. टी के आकार बर्नर:

1) शीर्ष सतह बर्नर, शीर्ष सतह बर्नर (क्षैतिज बर्नर) का टी हेड 305 mm 2 मिमी लंबा होगा जिसमें प्रत्येक छोर में गैस तंग प्लग होंगे। टी के प्रत्येक पक्ष में समान रूप से 135 मिमी की लंबाई (8.5 मिमी mm 0.1 मिमी के अलावा) पर फैले 17 छेद होंगे। प्रत्येक तरफ छेद बर्नर सिर के केंद्र रेखा से 8.5 मिमी से शुरू होगा। छेद # 56 ड्रिल के साथ ड्रिल किए जाएंगे और 1.17 मिमी से 1.22 मिमी व्यास के होंगे। छेद चित्रा के विमान से बाहर 5 ° बताया जाएगा। यह परीक्षण नमूने की सतह पर लगाए गए गर्मी प्रवाह प्रोफ़ाइल की चौड़ाई को बढ़ाता है।

2) साइड सरफेस बर्नर, साइड सर बर्नर (वर्टिकल बर्नर) के टी हेड को शीर्ष सतह बर्नर के समान बनाया जाएगा, सिवाय इसके कि इसकी कुल लंबाई 254 mm 2 मिमी होगी। बर्नर सिर के प्रत्येक पक्ष में 14 छेद होंगे जो समान रूप से 110 मिमी लंबाई (8.5 मिमी ± 0.1 मिमी के अलावा) से अधिक दूरी पर होंगे। छेद # 56 ड्रिल के साथ ड्रिल किए जाएंगे और 1.17 मिमी से 1.22 मिमी व्यास के होंगे। छेद चित्रा के विमान से बाहर 5 ° बताया जाएगा।

4. बर्नर स्टैंड-ऑफ, बर्नर हेड के इनलेट ट्यूब पर एक सेट स्क्रू द्वारा तय कॉलर से मिलकर बनता है, एक 3 मिमी व्यास वाला स्टेनलेस स्टील रॉड होगा, जिसमें 12 मिमी मिमी 51 मिमी (2–2.5 मिमी) मोटी (0.5) होगा 2 इन बाय बाय (0.08 –0.10) मोटे में) स्टेनलेस स्टील पैड बर्नर के टी हेड के समानांतर अपने चेहरे (और लंबे अक्ष) के साथ इसके छोर पर वेल्डेड होता है।

5. गैस की आपूर्ति प्रणाली:

दहन गैस: प्रोपेन 46.5 ± 0.5 MJ / किग्रा

गैस प्रवाह सटीकता: l 0.1l / मिनट (जब प्रवाह 12.9l / मिनट है) L 0.05L / मिनट (जब प्रवाह 6.6 एल / मिनट है)।

दर: शीर्ष बर्नर 12.9 L 0.1 एल / मिनट, साइड बर्नर 6.6 er 0.05 एल / मिनट

6. रिकॉर्ड डेटा अधिग्रहण प्रणाली ऑक्सीजन एकाग्रता, कार्बन मोनोऑक्साइड एकाग्रता, तापमान, धुआं घनत्व, गर्मी रिलीज दर, बड़े पैमाने पर हानि दर, आदि को संग्रहित कर सकती है, संग्रहित किया जा सकता है।

7. फैन: 2.2KW

8. बिजली की आपूर्ति: एसी 380 वी 50 एचजेड
