आईएसओ 5660 जीबी / टी 16172 के साथ शंकु कैलोरीमीटर हीट रिलीज रेट फ्लैमिटी परीक्षण उपकरण

आईएसओ 5660 जीबी / टी 16172 कोन कैलोरीमीटर हीट रिलीज रेट फ्लैमिटी परीक्षण उपकरण

विवरण:

शंकु कैलोरीमीटर अग्नि परीक्षण के क्षेत्र में सबसे महत्वपूर्ण बेंच पैमाने पर साधन है।

सामग्री और उत्पादों के आग के विकास का आकलन करने के लिए हीट रिलीज महत्वपूर्ण माप है। परंपरागत रूप से यह मापना बहुत कठिन रहा है और अधिक हाल ही में वस्तुओं के पूर्ण पैमाने पर परीक्षण (जैसे फर्नीचर) इन लेखों को जलाने और ऑक्सीजन की कमी calorimetry नामक एक तकनीक का उपयोग करके विकसित गर्मी को मापने से संभव है।

कोन कैलोरीमीटर सभी मौजूदा मानक (आईएसओ 5660, एएसटीएम ई 1354, एएसटीएम ई 1474, एएसटीएम ई 1740, एएसटीएम एफ 1550, एएसटीएम डी 6113, कैन यूएलसी 135 और बीएस 476 भाग 15 सहित) को पूरा करने के लिए तैयार किया गया है और इसे मॉड्यूलर रूप में भी खरीदा जा सकता है ताकि विशेष रूप से हितों के साथ प्रयोगशालाओं जैसे गर्मी रिलीज, सामूहिक हानि, धुआं उत्पादन, आदि शुरू में उन वर्गों की खरीद कर सकते हैं जिनकी उन्हें आवश्यकता होती है और बाद में एक पूर्ण विनिर्देशन उपकरण को पूरा करने के लिए उसी अलमारियाँ में अतिरिक्त इंस्ट्रूमेंटेशन जोड़ सकते हैं। यह केवल शंकु कैलोरीमीटर के फायदों में से एक है

आवेदन:

ऑक्सीजन की खपत के ऑक्सीजन एकाग्रता के माध्यम से दहन उत्पाद स्ट्रीम और गर्मी रिलीज दर की गणना, सामग्री का गर्मी रिलीज दर भी सबसे महत्वपूर्ण मापदंडों के दहन बर्नर के दहन उत्पादों की सामग्री गुण है, और अधिक सटीक रूप से दहन के दौरान सामग्री को मापने आग से बचाव की रोकथाम और अग्निरोधी उपचार की भविष्यवाणी के लिए गर्मी की रिहाई दर अत्यंत महत्वपूर्ण है।

मानक:

आईएसओ 5660: रिएक्शन-टू-फायर टेस्ट - गर्मी रिलीज, धुआं उत्पादन और सामूहिक नुकसान दर।

एएसटीएम ई -1354: ऑक्सीजन उपभोग कैलोरीमीटर का उपयोग करने वाली सामग्री और उत्पादों के लिए गर्मी और दर्शनीय धुआँ रिलीज दर के लिए मानक टेस्ट विधि।

बीएस 476: भाग 15: निर्माण सामग्री और संरचनाओं पर आग परीक्षण .. भाग 15: उत्पादों की गर्मी रिलीज की दर को मापने के लिए विधि।

जीबी / टी 16172-2007: निर्माण सामग्री की गर्मी रिलीज दर के लिए टेस्ट विधि

विशिष्टता:

1. शंकु के आकार का उज्ज्वल विद्युत तापक, जो 5kw हीटिंग की क्षमता में सक्षम है, विकिरण तीव्रता: तापमान को मापने के लिए तीन थर्माकोपल्स से लैस 100 किलोवाट / एम 2।

2. रेडिएशन ढाल, जो पानी नहीं ठंडा है, में स्टेनलेस स्टील शामिल है, कुल मोटाई 12 मिमी से अधिक नहीं है।

3. Irradiance नियंत्रण, सिस्टम ठीक से ट्यून किया जाना चाहिए ताकि यह प्रीसेट स्तर पर हीटर थर्माकोपल्स का औसत तापमान 10 डिग्री सेल्सियस के भीतर रखता है।

4. वजनी डिवाइस, जिसमें 0 ~ 2000 जी की सीमा के साथ 0.1 जी की सटीकता होगी।

5. नमूना धारक, जिसमें शीर्ष पर एक (106 ± 1) मिमी * (106 ± 1) मिमी, और (25 ± 1) मिमी की गहराई के साथ एक चौकोर पैन का आकार होगा। धारक (2.4 ± 0.15) मिमी की मोटाई के साथ स्टेनलेस स्टील का निर्माण किया जाएगा।

6. अनुचर फ्रेम, प्रत्येक पक्ष के अंदर आयाम (111 ± 1) मिमी और (54 ± 1) की ऊंचाई के साथ एक बॉक्स के आकार में (1.9 ± 0.1) मिमी की मोटाई के साथ स्टेनलेस स्टील का निर्माण किया जाएगा मिमी। नमूना चेहरे के लिए उद्घाटन (94.0 ± 0.5) मिमी * (94.0 ± 0.5) मिमी होगा।

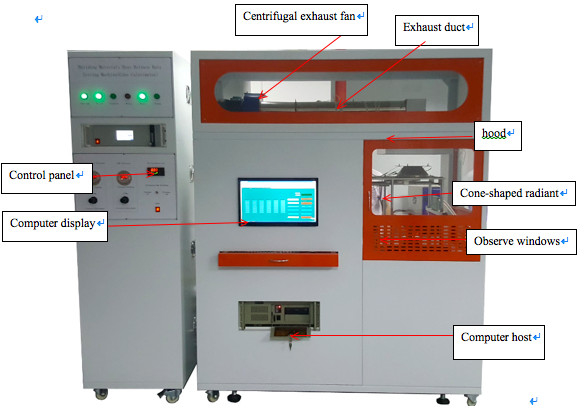

7. निकास गैस प्रणाली, जिसमें एक केन्द्रापसारक निकास पंखा, पंखे के लिए एक हुड, सेवन और निकास नलिकाओं शामिल होंगे।

8. गैस नमूनाकरण तंत्र में, एक पंप, एक द्रव के प्रवेश को रोकने के लिए फिल्टर, नमी में से अधिकांश को हटाने के लिए एक ठंड जाल, गैस के विश्लेषक के लिए जरूरी सिवाय अन्य सभी प्रवाह को हटाने के लिए एक बाय-पास सिस्टम सेट, एक और नमी जाल ।

9. इग्निशन टाइमर, बीत चुके समय के निकटतम दूसरे को रिकॉर्ड करने में सक्षम होगा और 1 घंटे के भीतर 1 घंटे के भीतर सटीक होगा।

10. ऑक्सीजन माप:

10.1 मापने की सीमा: 0-25%

10.2, संकेत आउटपुट: 4-20 एमए;

10.3, प्रतिक्रिया समय: ≤2 एस;

10.4 परिवेश तापमान: 0-45 ℃;

10.5 सापेक्ष आर्द्रता: <90% (गैर-संघनक);

10.6, रैनिअरिटी: <± 0.1% O2;

10.7 ज़ीरो बहाव: 0.05% ओ 2 (एक सप्ताह);

10.8 दोहराव योग्यता: <± 0.02% O2;

11. ऑप्टिकल धुआं घनत्व विश्लेषक, प्रकाश स्रोत, लेंस, फोटोइलेक्ट्रिक तत्व से मिलकर बनता है।

12. डेटा संग्रह और विश्लेषण प्रणाली, इकट्ठा और ऑक्सीजन की एकाग्रता, तापमान, गर्मी रिहाई की दर, उष्मांकण, गर्मी का धुआं वाहिनी वायु प्रवाह वेग, नमूना इग्निशन समय और बुझाने का समय, कुल ऑक्सीजन की खपत, द्रव्यमान दर, कुल गर्मी की रिहाई, कार्बन डाइऑक्साइड उत्पन्न घटता और कार्बन मोनोऑक्साइड उत्पन्न घटता, सभी प्रक्रिया घटता है और वास्तविक समय डेटा, मुद्रित और बचाया जा सकता है

13. धुआं प्रक्रिया प्रणाली, शक्तिशाली निकास प्रणाली को गोद लेती है, उपकरण शक्तिशाली प्रशंसक से सुसज्जित है; पूर्ण परीक्षण के बाद, मानक को पूरा करने के लिए, कचरा-गैस निकालने के लिए मसौदा फैन को प्रारंभ करें, एकाग्रता शुद्धि उपचार करें।

14. नियंत्रण कक्ष आयाम: L700 * W600 * H1920 मिमी

टेस्ट चैम्बर आयाम: एल 1680 * W700 * H2410 मिमी

15. बिजली की आपूर्ति: एसी 380V 50 हर्ट्ज कुल बिजली: 6 किलोवाट
