एएसटीएम ई 1354 फायर टेस्टिंग उपकरण आईएसओ 5660 गर्मी रिलीज रेट कोन कैलोरीमीटर

एएसटीएम ई 1354 फायर टेस्टिंग उपकरण आईएसओ 5660 गर्मी रिलीज रेट कोन कैलोरीमीटर

विवरण:

शंकु कैलोरीमीटर अग्नि परीक्षण के क्षेत्र में सबसे महत्वपूर्ण बेंच पैमाने पर साधन है।

सामग्री और उत्पादों के आग के विकास का आकलन करने के लिए हीट रिलीज महत्वपूर्ण माप है। परंपरागत रूप से यह मापना बहुत कठिन रहा है और अधिक हाल ही में वस्तुओं के पूर्ण पैमाने पर परीक्षण (जैसे फर्नीचर) इन लेखों को जलाने और ऑक्सीजन की कमी calorimetry नामक एक तकनीक का उपयोग करके विकसित गर्मी को मापने से संभव है।

1 9 80 के दशक के शुरुआती दिनों में संयुक्त राज्य अमेरिका में एनआईएसटी (पूर्व में एनबीएस) में, एक बेहतर बेंच पैमाने पर गर्मी की रिहाई का परीक्षण करने का फैसला किया गया था जो मौजूदा छोटे पैमाने पर गर्मी रिलीज परीक्षणों की कमी को दूर करेगा, जो संलग्न प्रणाली के बहिर्वाह उत्साह के माप पर निर्भर थे । ऑक्सीजन कमी करने वाली कैलोरीमेट्री को सर्वश्रेष्ठ माप पद्धति के रूप में पहचान किया गया था। यह अनुभवजन्य अवलोकन पर आधारित है कि ज्वलन सामग्री द्वारा जारी गर्मी सीधे दहन प्रक्रिया में प्रयुक्त ऑक्सीजन की मात्रा के समान है। साधन को कोन कैलोरीमीटर कहा जाता था यह नाम काट दिया हुआ शंक्वाकार हीटर के आकार से प्राप्त किया गया था जो परीक्षण के नमूने को परीक्षण में 100 किलोवाट / एम 2 तक फैलाने के लिए प्रयोग किया जाता है।

आवेदन:

कोन कैलोरीमीटर सभी मौजूदा मानक (आईएसओ 5660, एएसटीएम ई 1354, एएसटीएम ई 1474, एएसटीएम ई 1740, एएसटीएम एफ 1550, एएसटीएम डी 6113, कैन यूएलसी 135 और बीएस 476 भाग 15 सहित) को पूरा करने के लिए तैयार किया गया है और इसे मॉड्यूलर रूप में भी खरीदा जा सकता है ताकि विशेष रूप से हितों के साथ प्रयोगशालाओं जैसे गर्मी रिलीज, सामूहिक हानि, धुआं उत्पादन, आदि प्रारंभिक रूप से उन वर्गों को खरीद सकते हैं जिनकी उन्हें आवश्यकता होती है और बाद में एक पूर्ण विनिर्देशन उपकरण को पूरा करने के लिए उसी अलमारियाँ में अतिरिक्त इंस्ट्रूमेंटेशन जोड़ सकते हैं। यह केवल शंकु कैलोरीमीटर के फायदों में से एक है

मानक:

आईएसओ 5660: रिएक्शन-टू-फायर टेस्ट - गर्मी रिलीज, धुआं उत्पादन और सामूहिक नुकसान दर।

एएसटीएम ई -1354: ऑक्सीजन उपभोग कैलोरीमीटर का उपयोग करने वाली सामग्री और उत्पादों के लिए गर्मी और दर्शनीय धुआँ रिलीज दर के लिए मानक टेस्ट विधि।

बीएस 476: भाग 15: निर्माण सामग्री और संरचनाओं पर आग परीक्षण .. भाग 15: उत्पादों की गर्मी रिहाई की दर को मापने के लिए विधि।

जीबी / टी 16172-2007: निर्माण सामग्री की गर्मी रिलीज दर के लिए टेस्ट विधि

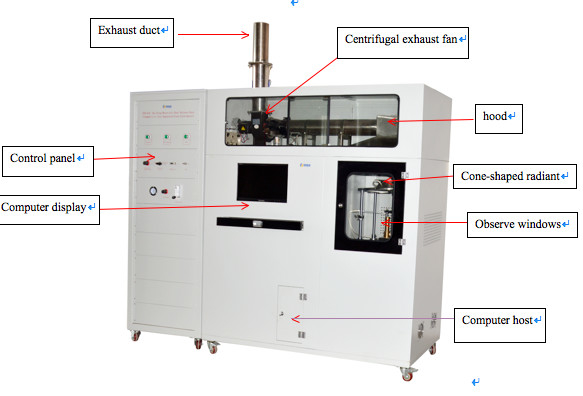

एक पूर्ण प्रणाली में शामिल हैं:

1. कॉनिकल हीटर - एक छोटा सा शंकु के रूप में घाव हो गया है, जिसमें 230V पर 5000 डब्ल्यू की दर से 100 किलोवाट / एम 2 की गर्मी उत्पादन होता है।
क्षैतिज या लंबवत केंद्रित नमूनों के परीक्षण के लिए सुविधा
3. 3 प्रकार के थर्माकोपल्स और 3-टर्म (पीआईडी) तापमान नियंत्रक के उपयोग से तापमान नियंत्रण।
4. एक स्प्लिट शटर तंत्र - परीक्षण से पहले नमूना क्षेत्र की सुरक्षा करता है। यह सुनिश्चित करता है कि प्रारंभिक जन माप स्थिर है और ऑपरेटर को परीक्षण शुरू करने से पहले सिस्टम चेक के लिए अतिरिक्त समय है। आसानी से इग्लेसेंट नमूनों के लिए यह जोड़ा समय बहुत महत्वपूर्ण है, जो अक्सर शटर तंत्र का प्रयोग नहीं करते हैं, समय से पहले आग लगने लगते हैं।
5. नमूना धारक - क्षैतिज और ऊर्ध्वाधर अभिविन्यास में नमूने के लिए, 100 मिमी x 100 मिमी से मोटी 50 मिमी मोटी।
6. लोड सेल - मास मापन एक 0.01 ग्रा की सटीकता के साथ तनाव गेज लोड सेल के माध्यम से आयोजित किया जाता है। एक त्वरित इलेक्ट्रॉनिक टारे सुविधा और यांत्रिक रोकथाम के लिए आंदोलन क्षति से बचने के लिए, स्थिर परिणाम और लंबे जीवन प्रदान करते हैं।
7. स्पार्क इग्निशन - 10 केवी स्पार्क जनरेटर द्वारा सुरक्षा कट-आउट डिवाइस के साथ लगाया गया। इग्निटर स्वचालित रूप से शटर तंत्र से जुड़े लीवर द्वारा तैनात है।
8. निकास प्रणाली - लंबे जीवन के लिए स्टेनलेस स्टील से निर्मित। इसमें शामिल हैं, हुड, गैस नमूनांग की जांच, निकास पंखा (कम से कम 0.1 ग्रा / एस के एक प्रस्ताव पर 0-50 ग्रा / एस से समायोज्य प्रवाह नियंत्रण के साथ) और एक छिद्र प्लेट प्रवाह माप (थर्माकोपल और अंतर दबाव ट्रांसड्यूसर) शामिल हैं। सामान्य ऑपरेशन नाममात्र 24 एल / एस में है
9. गैस नमूनाकरण - जिसमें कण फिल्टर, प्रशीतित ठंड जाल, पंप, सुखाने वाले स्तंभ और प्रवाह नियंत्रण शामिल हैं।
10. ऑक्सीजन विश्लेषण - पैराग्नेटिक ऑक्सीजन विश्लेषक, जिसमें 0-25% की सीमा होती है और मानकों के अनुरूप एक प्रदर्शन।
11. धुआँ अवलोकन - मुख्य और संदर्भ (क्षतिपूर्ति) फोटो डिटेक्टरों के साथ, फोटोडिड्स का प्रयोग करते हुए लेजर सिस्टम के साथ मापा जाता है, और 0.5 एमडब्ल्यू हीलियम नियॉन लेजर। संरेखण पालना और 0.3, 0.8 अंशांकन के लिए तटस्थ घनत्व फिल्टर के साथ आपूर्ति की।
12. हीट फ्लक्स मीटर - नमूने की सतह पर इरेरेडिया स्तर निर्धारित करने के लिए।
13. अंशांकन बर्नर - 99.5% शुद्धता के मीथेन का उपयोग कर तंत्र द्वारा मापा गर्मी रिलीज की दर का पता लगाने के लिए।
14. डाटा अधिग्रहण - एजीलांट डाटा अधिग्रहण / स्विच यूनिट जिसमें 6-अंकीय (22 बिट) आंतरिक डीएमएम के साथ 3-स्लॉट कार्डसीज की विशेषता है, जिसमें 120 एकल-समाप्त या 48 डबल-क्लीमेंट मापन शामिल हैं। 250 चैनलों तक की स्कैन दरें मानक के रूप में 115kbaud RS232 और PCI GPIB इंटरफ़ेस के साथ उपलब्ध हैं। सभी रीडिंग स्वचालित रूप से समय लगाए जाते हैं और इसे गैर-वाष्पशील 50,000-पढ़ने वाली मेमोरी में संग्रहित किया जा सकता है।

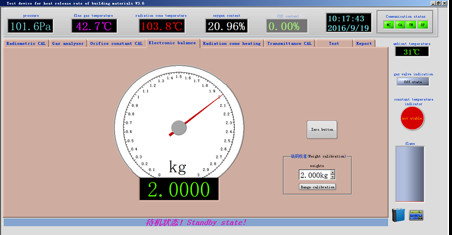

15. ConeCalc सॉफ्टवेयर - यह अंग्रेजी, फ्रेंच, जर्मन, स्पेनिश और जापानी सहित बहु-भाषाओं में उपलब्ध है। उपयोगकर्ता इंटरफ़ेस एक माइक्रोसॉफ्ट विंडोज आधारित सिस्टम है जो "उपयोगकर्ता के अनुकूल" पुश बटन कार्यों और मानक विंडोज डाटा एंट्री फ़ील्ड, ड्रॉप डाउन चयनकर्ता, चेक बक्से और स्विचेस में सक्षम है: -
साधन की स्थिति दिखा रहा है
अंशांकन परिणामों के साधन और संग्रहण को कैलिब्रेट करना
एक परीक्षण के दौरान उत्पन्न आंकड़े इकट्ठा
आवश्यक पैरामीटर की गणना
मानक द्वारा अनुमोदित तरीके से परिणाम प्रस्तुत करना
एकाधिक परीक्षणों का औसत
एफडीएमएस (फायर डेटा मैनेजमेंट सिस्टम) में डेटा निर्यात करना - विभिन्न कैलोरीमीटर वाले प्रयोगशालाओं के बीच डेटा साझा करने के लिए प्रमुख यूरोपीय और यूएस प्रयोगशालाओं द्वारा उपयोग किया जाने वाला प्रारूप।
स्प्रैडशीट्स में त्वरित ट्रांसफ़र के लिए फाइल को निर्यात करना सीएसवी (कॉमा से अलग वेरिएबल) फाइलें

विकल्प:

कार्बन डाइऑक्साइड और कार्बन मोनोऑक्साइड - एनडीआईआर गैस विश्लेषक वैकल्पिक रूप से उपलब्ध हैं।
हाइड्रोजन क्लोराइड - गर्म आपूर्ति लाइनें और गैस विश्लेषक
नियंत्रित वायुमंडलीय अनुलग्नक - कम ऑक्सीजन नमूना विश्लेषण के लिए
मास लॉस कैलोरीमीटर
एफटीआईआर विषाक्तता परीक्षण प्रणाली
सुरक्षा दरवाजे - खतरनाक नमूनों द्वारा उत्पन्न धुआं से ऑपरेटर को स्क्रीन करने के लिए। दरवाजे प्राकृतिक परीक्षण क्षेत्र वेंटिलेशन और टेस्ट वायु इनपुट के लिए नीचे से सामान्य हवा के झरने की अनुमति देते हैं। सुरक्षा द्वार परीक्षण क्षेत्र के तीन तरफ लगाते हैं, एक इस्पात पैनल पीछे को कवर करता है, निकास शीर्ष को कवर करता है, और परीक्षण क्षेत्र के फर्श आधार को कवर करता है।
