EN13823 बिल्डिंग उत्पादों के लिए सिंगल बर्निंग आइटम फ्लैमिटी परीक्षण उपकरण

EN13823 बिल्डिंग प्रोडक्ट्स एकल जलते आइटम Flammability परीक्षण उपकरण


विवरण:

फर्श को छोड़कर निर्माण सामग्री और उत्पादों के प्रदर्शन के प्रदर्शन की प्रतिक्रिया का निर्धारण करने के लिए और ईसी निर्णय 2000/147 / ईसी में निर्दिष्ट उत्पादों को छोड़कर परीक्षण की विधि।


मानक:

एन 13823 उत्पादों के निर्माण के लिए परीक्षणों के लिए आग लगना - एक जलती हुई वस्तु द्वारा थर्मल हमले के संपर्क में फर्श को छोड़कर बिल्डिंग उत्पादों
जीबी / टी 20284 भवन निर्माण सामग्री और उत्पादों के लिए एकल जलती हुई वस्तु परीक्षण


परिचालन की स्थिति:

1. बिजली की आपूर्ति: एसी 220V 50 हर्ट्ज;
2. पावर: 8.5 किलोवाट;
3. परिवेश तापमान: 5 ~ 35 ℃;
4. सापेक्ष आर्द्रता: 20% ~ 80%;
5. वायुमंडलीय दबाव: 0 ~ 250 केपीए


विशेष विवरण:

परीक्षण उपकरण में परीक्षण कक्ष, नियंत्रण कक्ष, ट्रॉली, निकास वाहिनी, डेटा संग्रह विश्लेषण उपकरण, गैस आपूर्ति नियंत्रण उपकरण शामिल हैं।
1. टेस्ट रूम: L3000 * W3000 * H2400 (एमएम), नमूना पाइप और निकास डक्टिंग के साथ हुड को जोड़ने वाले कमरे के शीर्ष पर, ट्रॉली को बाहर निकलने में प्राकृतिक गैस की जगह होती है। परीक्षण के दौरान, नमूने के दहन गर्मी रिहाई और दहन के उत्पादन को निकास डक्ट से छोड़ा जा सकता है। ईंट बिल्डिंग
2. इग्निशन स्रोत, 31 किलोवाट प्रोपेन सैंडबॉक्स बर्नर के कोने में ट्राली खड़ी आयताकार बॉक्स पर रखा गया (दो बराबर पक्ष 0 एफ 250 मिमी, ऊंचाई 80 मिमी);
3. निकास पाइप सेंसर और नमूना ट्यूबों को रखने के लिए सामान्य माप अनुभाग के साथ प्रदान किया जाता है;
4. निकास गति: 0.50 एम 3 / एस ~ 0.65 एम 3 / एस;
5. टेस्ट रूम परिवेश तापमान माप: व्यास 2mm, परिवेश दबाव परीक्षण सटीकता के साथ कश्मीर प्रकार sheathed thermocouples: ± 200Pa;
6. फ्ल्यू तापमान माप: व्यास 0.5 मिमी के साथ कश्मीर प्रकार शीट थर्माकोपल्स;
7. तापमान माप सटीकता: 0.5 ℃;
8. फ्लू उच्च परिशुद्धता दबाव सेंसर सटीकता: ± 2Pa;
9. टाइम रिकॉर्डिंग सिस्टम सटीकता: 0.1 एस;
10. परीक्षण समय: 1 से 30 मिनट सेट हो सकते हैं;
11. धूम्रपान के घनत्व को मापने के लिए धुआँ घनत्व माप प्रणाली;
12. गैस विश्लेषक, और मुख्य घटकों को आयात किया जाता है।
13. एंबेडेड कंप्यूटर और 8.4-इंच एलसीडी डिस्प्ले टीसीपी / आईपी और आरएस -232 संचार इंटरफेस के साथ पसंद किया जा सकता है;
14. ऑक्सीजन माप:
1) मापने की सीमा: 0-25%
2) सिग्नल आउटपुट: 4-20 एमए;
3) प्रतिक्रिया समय T90: ≤2 एस;
4) परिवेश का तापमान: 0-45 ℃;
5) सापेक्ष नमी: <90% (गैर-संघनक);
6) रैखिकता: <± 0.1% O2;
7) शून्य बहाव: प्रति सप्ताह 0.05% O2;
8) दोहराव योग्यता: <± 0.02% O2;
15. कार्बन डाइऑक्साइड (सीओ 2) माप:
1) मापने की सीमा: 0-10%;
2) दोहराव: नियंत्रण कैबिनेट के <± 1% आंतरिक संरचना;
3) शून्य बहाव: ≤2% / सप्ताह;
4) अवधि के बहाव: ≤2% / सप्ताह;
5) रैखिकता विचलन: <± 1%;
6) प्रतिक्रिया समय: टी 90 ≤ 2 सेकंड;
16. रिकॉर्ड डाटा अधिग्रहण प्रणाली ऑक्सीजन की एकाग्रता, कार्बन मोनोऑक्साइड एकाग्रता, तापमान, धुआँ घनत्व, गर्मी रिहाई दर, द्रव्यमान हानि दर, आदि एकत्रित कर सकते हैं।

टेस्ट सिद्धांत:

1. दो खड़ी कोणों वाली ऊर्ध्वाधर पंखों वाला नमूना, सही कोण के तल में मुख्य बर्नर द्वारा निर्मित लौ से अवगत कराया जाता है, प्रोपेन गैस के दहन द्वारा लौ उत्पन्न होती है, प्रोपेन गैस सैंडबॉक्स बर्नर के माध्यम से गुजरती है और उत्पादन करती है (30.7 ± 2.0) किलोवाट गर्मी उत्पादन

2. नमूने का दहन प्रदर्शन 20 मिनट की पूरी परीक्षा प्रक्रिया द्वारा मूल्यांकन किया गया था। निष्पादन मापदंडों में शामिल हैं: उष्मा रिलीज, धुआं उत्पादन, लौ प्रसार और जलती हुई टपकाव और कण पदार्थ

3. मुख्य बर्नर को प्रज्वलित करने से पहले, बर्नर की गर्मी उत्पादन और धुएं पीढ़ी को नमूने से सहायक बर्नर रिमोट का उपयोग करने के लिए थोड़े समय के लिए मापा जाना चाहिए।

4. कुछ मापदंडों को स्वचालित रूप से मापा जा सकता है, जबकि अन्य दृश्य निरीक्षण द्वारा प्राप्त किए जा सकते हैं। धुआं पाइप तापमान, हल्के क्षीणन, ओ 2 और सीओ 2 के तिल अंश और पाइप लाइन में हवा के माप को मापने के लिए सेंसर से लैस है। इन मूल्यों को स्वचालित रूप से दर्ज किया जाता है और वॉल्यूमेट्रिक फ्लो रेट, गर्मी रिलीज रेट (एचआरआर) और धूम्रपान दर (एसपीआर) की गणना करने के लिए उपयोग किया जाता है।

ज्वाला और कण पदार्थ के अनुप्रस्थ प्रचार और जल को एक दृश्य विधि का उपयोग करके मापा जा सकता है।

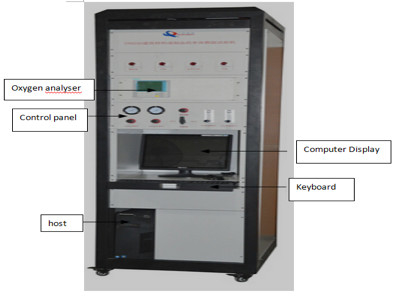

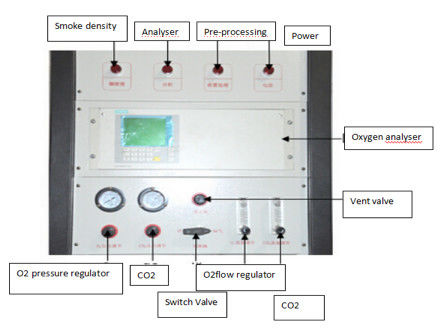

एसबीआई ट्रॉली नियंत्रण बक्सा

निकास नली हुड
