बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस

बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस

  • बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस
  • बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस
  • बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस
  • बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस
बीएस 476 भाग 20 और 22 भवन निर्माण सामग्री अग्नि परीक्षक और संरचनाएं आग प्रतिरोध टेस्ट फर्नेस
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: YUYANG
प्रमाणन: BS 476-20&22, GB/T9978.1-2008
मॉडल संख्या: YY518
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiation
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 35 काम दिन
भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: तिमाही के 3 सेट
संपर्क करें
विस्तृत उत्पाद विवरण
उत्पाद का नाम: भवन निर्माण सामग्री आग परीक्षक उपयोग: आग प्रतिरोध टेस्ट फर्नेस
कार्यक्षेत्र भट्टी: 3.1 * 3.1 * 1.2 मीटर (डब्ल्यू * एच * डी) गैस का प्रवाह: 0-100 एम / एच
गैस अधिकतम दबाव: 3000Pa वायु प्रवाह: 5000m³ / एच
वायु अधिकतम दबाव: 4000Pa पावर: एसी 380 वी ± 10%, 50 हर्ट्ज
हाई लाइट:

अज्ञानता परीक्षण

,

माइक्रोस्कोकल दहन कैलोरीमीटर

बीएस 476 भाग 20 और 22 निर्माण सामग्री और संरचनाएं अग्नि प्रतिरोध टेस्ट फर्नेस

Ⅰ। आवेदन:

परीक्षण भट्ठी बीएस 476 भाग 20 और 22 (ऊर्ध्वाधर / क्षैतिज), जीबी 9978-2008 मानक को संदर्भित करती है, परिभाषित हीटिंग और दबाव की स्थितियों के अधीन जब भवन निर्माण के एक तत्व के नमूने के व्यवहार का आकलन करना है। यह विधि उच्च तापमान के जोखिम को झेलने के लिए एक तत्व की क्षमता को मापने का एक साधन प्रदान करता है, जिसके द्वारा मापदंड निर्धारित किया जाता है जिसके द्वारा लोडबियरिंग क्षमता, अग्नि रोकथाम (अखंडता) और थर्मल ट्रांसमिशन (इन्सुलेशन) कार्यों का निर्णय लिया जा सकता है।

निर्माण के तत्वों के आग प्रतिरोध के निर्धारण के लिए तत्वों का एक प्रतिनिधि नमूना प्रयोगशाला परीक्षण के सामने आ गया है।

1. मानक:

बीएस 476-20: भवन निर्माण सामग्री और संरचनाओं पर अग्नि परीक्षा - भाग 20. निर्माण के तत्वों के आग प्रतिरोध के निर्धारण के लिए परीक्षण की विधि (सामान्य सिद्धांत)

बीएस 476-22: भवन निर्माण सामग्री और संरचनाओं पर आग परीक्षण - भाग 22: निर्माण के गैर-भारबोधी तत्वों के आग प्रतिरोध के निर्धारण के लिए विधि

जीबी / टी 99 78.1-2008: फायर-प्रतिरोध परीक्षण-इमारत निर्माण के तत्व-भाग 1: सामान्य आवश्यकताएं

2. टेस्ट फंक्शन:

उच्च तापमान और दबाव की स्थिति, विशिष्ट समय के भार, अखंडता और इन्सुलेशन के भीतर परीक्षण नमूने के संपर्क में नमूना।

3. सिस्टम को सुरक्षित रखें

माप डिवाइस के दबाव के अंतर के मूल्य और परिवेश वायुमंडलीय दबाव मूल्यों की निगरानी करें।

उपकरण में बिजली सुरक्षा सुरक्षा अलार्म, ओवर-तापमान संरक्षण और अलार्म फ़ंक्शन का कार्य है, और परीक्षण विस्फोट के प्रभाव के साथ सुरक्षात्मक कवर।

4. नमूना कार्य स्टेशन:

  • यह 3 सेट प्रदान करता है;
  • यह काम करना आसान और स्थानांतरित करना सुविधाजनक है

Ⅱ। तकनीकी पैमाने:

1. टेस्ट फर्नेस:

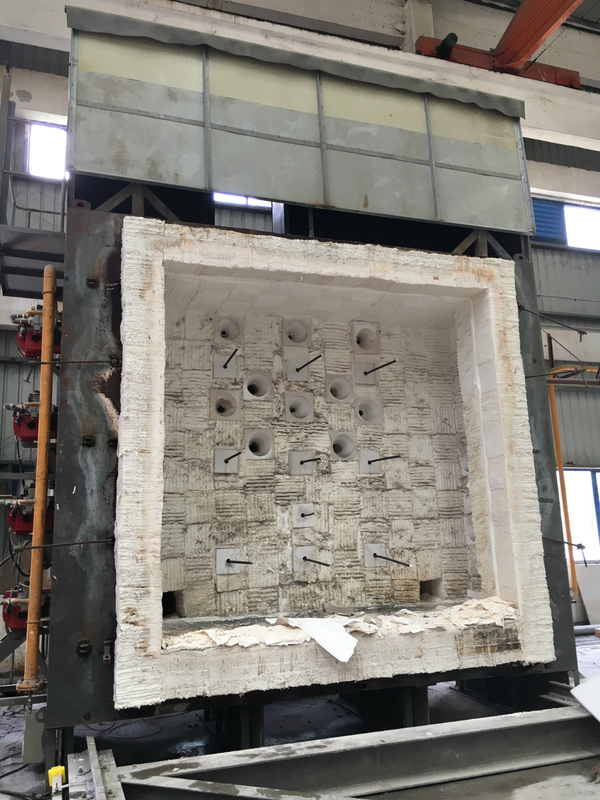

⑴ टेस्ट फर्नेस संरचना और आकार:

  • कार्यक्षेत्र भट्टी 3.1 * 3.1 * 1.2 मीटर (डब्ल्यू * एच * डी), सबसे बड़ा नमूना आकार 3 * 2.8 मीटर (डब्ल्यू * एच)
  • EN1363-1 के साथ अनुपालन करें
  • परीक्षण भट्ठी ईंट, इस्पात संरचना और अग्निरोधी इन्सुलेशन सामग्री से बना है।

2. वोल्ट आपूर्ति:

एसी 380 वी ± 10%, 50 हर्ट्ज

3. पावर:

परीक्षण भट्ठी आईएसओ 9 705 का अनुपालन करता है, आउटपुट पावर 300KW है

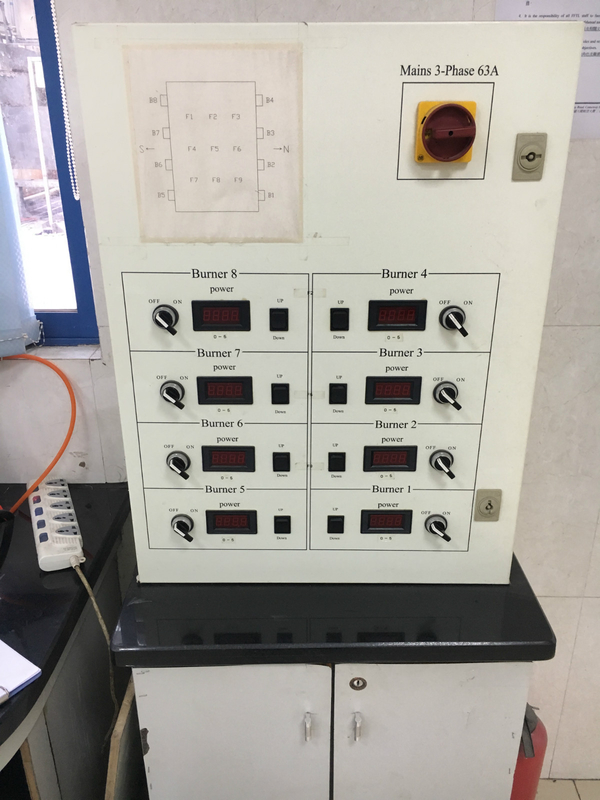

4. बर्नर प्रणाली:

⑴गैस प्रवाह: 0-100 एम / एच

⑵ गैस अधिकतम दबाव: 3000Pa

⑶ वायु प्रवाह: 5000 मीटर / घंटा

⑷ वायु अधिकतम दबाव: 4000 पीए

5. टेस्ट तापमान नियंत्रण:

⑴ भट्टी का तापमान नियंत्रण टी-टी 0 = 345 एलजी (8 टी + 1) की आवश्यकता से मिलता है

तापमान नियंत्रण विचलन:
0min <t≤10min: d≤15%
10min <t≤30min: d≤10%
टी> 30 मिनट: d≤5%

⑵ परीक्षण डिवाइस सटीकता:

फर्नेस तापमान: ± 15 ℃

तापमान के अंदर नमूना: ± 10 ℃

नमूना उल्टा तापमान: ± 4 ℃

⑶ समय सीमा: 0-300 मिनट, सटीकता: <± 1 एस

6. भट्ठी का दबाव मिलता है

(1) 5 मिनट के बाद टेस्ट करें, भट्ठी निम्नलिखित सकारात्मक दबाव शर्तों को पूरा करेगा:

अवयव - फर्नेस 3 मीटर हाइट्स में, नमूना की सतह से 100 मिमी, भट्ठी का दबाव 15 पीए ± 5 पीए;

(2) 10 मिनट के बाद टेस्ट करें, भट्ठी निम्नलिखित सकारात्मक दबाव शर्तों को पूरा करेगा:

अवयव - भट्ठी की ऊंचाई में 3 मीटर, नमूना की सतह से 100 मिमी, भट्ठी का दबाव 17Pa ± 3Pa

(3) लैंडिंग दरवाज़े का नमूना आग की सतह से पूरी ऊंचाई पर लगातार दबाव में रखा जा सकता है, रिज पर दबाव मूल्य 2 ± 2 पीए के अंदर रखा जाना चाहिए और भट्टी के अंदर दबाव ढाल 8 पा प्रति मीटर;

(4) भट्ठी दबाव माप रेंज: 0-100 पीए, माप सटीकता: ≤ ± 3Pa

7. तापमान सेंसर

हीटिंग भट्ठी में thermocouple का प्रदर्शन, मात्रा और स्थान EN16341-1 की आवश्यकताओं को पूरा करता है;

क) भराव तापमान ± 15 ℃, व्यास 1mm thermocouple को गोद ले;

ख) नमूना backfire सतह तापमान ± 4 ℃, व्यास 0.5 मिमी thermocouple। थर्माकोपल के साथ कॉपर प्लेट: व्यास 120 मिमी, मोटाई 0.50 मिमी;

ग) बख़्तरबंद प्लैटिनम रोडियाम प्लैटिनम एस-वैल्यू थर्माकोपॉल सटीकता श्रेणी: द्वितीय स्तर

घ) बख्तरबंद निकल-क्रोमियम-निकल-सिलिकॉन के थर्माकोपॉल सटीकता वर्ग: द्वितीय स्तर

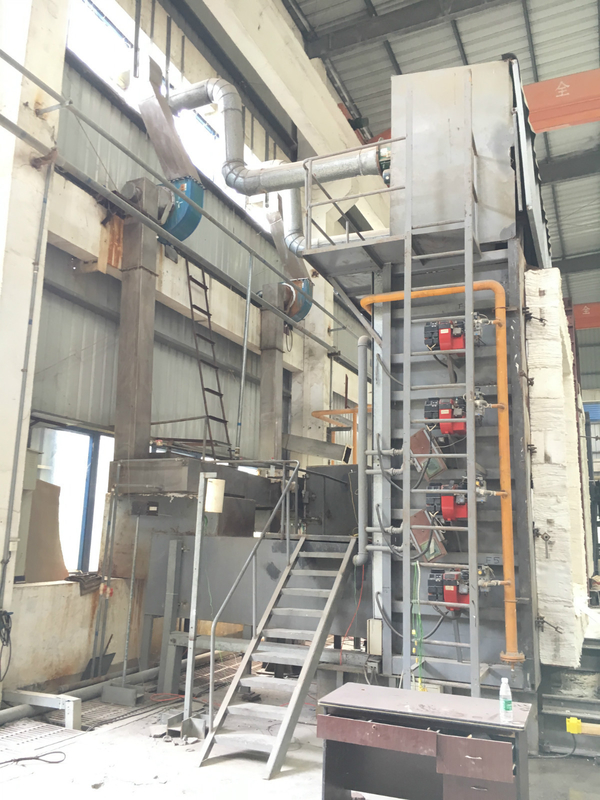

गैस और वायु प्रणाली

1. गैस और वाष्पीकरण उपकरण

(1) दहन गैस स्रोत: प्रोपेन और तरलीकृत गैस, 200 किलो / एच इलेक्ट्रॉनिक नियंत्रित गैसीकरण गैसीफाइड भट्ठी, 8-10 बोतलें, 4-5 का उपयोग किया जाता है, 4-5 स्टैंडबाय है, जो स्वचालित गैस स्विचिंग वाल्व से सुसज्जित हैं।

(2) गैस सप्लाई पाइप के लिए डीएन 48 सीमलेस स्टील पाइप को इसी दबाव कम करने वाले वाल्व, सुरक्षा वाल्व और इतने पर से सुसज्जित किया जाना चाहिए।

(3)। ज्वलनशील गैस रिसाव अलार्म डिवाइस से सुसज्जित गैस-बचत डिवाइस का विन्यास।

नोट: गैस स्टेशन के निर्माण के लिए प्रयोगशाला गैस, एल 5000 × W4000 × H2300 के आकार का आकार।

2. एयर स्रोत सिस्टम

(1) प्रवाह और दबाव को विनियमित करने के लिए उच्च दबाव केन्द्रापसारक प्रशंसक + पलटनेवाला का उपयोग करना;

(2) उचित स्विचिंग वाल्व, गेट वाल्व और दबाव गेज और डीएन 75 सीमलेस स्टील पाइप को कॉन्फ़िगर करें।

पर्यावरण संरक्षण, आग अलार्म डिवाइस

1. फ्ल्यू गैस स्प्रे, पर्यावरण संरक्षण प्रणाली

धुएं के बाद स्प्रे चैम्बर में स्पू चेंबर में फ्ल्यू गैस और धूल को बाहर निकाला जाता है, जिसमें सफेद धातु का धुआं निकास पाइप, समायोज्य केन्द्रापसारक निकास पंखा, स्टेनलेस स्टील मेटल जाल, धूल हटाने के उपकरण, उत्प्रेरक ऑक्सीकरण उपकरण, स्टेनलेस स्टील स्प्रे बूथ, पंप्स और नियंत्रण प्रणाली शामिल हैं।

प्रसंस्करण क्षमता: ≥5000 m³ / एच, फ्लू गैस उपचार प्रति घंटे 4000 ~ 12000 क्यूबिक मीटर

2. आग अलार्म मॉनिटरिंग सिस्टम (उपयोगकर्ता-स्वामित्व)

परीक्षण साइट में तापमान, फ्लू गैस, गैस रिसाव और डिवाइस असामान्यताएं मॉनिटर करें। एक बार असामान्यता आने पर, वास्तविक समय में अलार्म होना चाहिए और स्वचालित रूप से उचित सुरक्षात्मक संचालन ले सकता है, जैसे कि गैस वाल्व काटने

Ⅲ। नियंत्रण विश्लेषण प्रणाली (सॉफ्टवेयर सिस्टम)

टेस्ट कंट्रोल सिस्टम में दबाव नमूनाकरण प्रणाली, तापमान नमूनाकरण नियंत्रण प्रणाली, सिग्नल अधिग्रहण प्रणाली, कंप्यूटर सिस्टम, एक उचित परीक्षण और नमूनाकरण सर्किट के डिजाइन के साथ शामिल हैं।

1. जब सिस्टम सुरक्षा समस्या के संकेत का पता लगाता है, तो आपातकालीन सुरक्षा को स्वचालित रूप से बंद करने के लिए प्रणाली को वास्तविक समय में वापस खिलाया जा सकता है।

2. तापमान ट्रांसमीटर या सीधे रिकॉर्डर या कंप्यूटर से उत्पन्न थर्माकोम्पल विद्युत संकेतों, परीक्षण प्रक्रिया, औसत तापमान, सिंगल पॉइंट तापमान, रिसाव की मात्रा को आसानी से प्रदर्शित करने में सक्षम होना चाहिए।

3. परीक्षण प्रोजेक्ट, परीक्षण प्रक्रिया नियंत्रण, परीक्षण पैरामीटर सेटिंग्स, कंप्यूटर के लिए भेजे गए संवेदक नमूने के माध्यम से विभिन्न प्रकार के परीक्षण डेटा की शुरुआत करने के लिए सुविधाजनक, स्वचालित रूप से गणना और संसाधित कंप्यूटर एक तालिका में संग्रहीत या मुद्रित किया जा सकता है ( ग्राफ)। सॉफ़्टवेयर स्वचालित रूप से तापमान वक्र प्रोग्राम द्वारा नियंत्रित किया जा सकता है, और भट्ठी, भट्ठी के दबाव, परीक्षण तापमान और अन्य डेटा का तापमान रिकॉर्ड कर सकता है।

4. कंप्यूटर नियंत्रण प्रणाली, कंप्यूटर और 19 इंच के एलसीडी मॉनिटर, लेजर प्रिंटर सहित सिस्टम, क्वेरी क्वेरी क्षमताओं प्रदान करता है। प्रणाली स्वचालित रूप से नमूना संख्या और तापमान वक्र का परीक्षण करती है, सिस्टम के डेटाबेस में संग्रहित डेटा; और परीक्षण नमूना संख्या, परीक्षण की तारीख और अन्य पूछताछ दर्ज कर सकते हैं। मानक आरएस -23 इंटरफ़ेस या यूएसबी इंटरफेस से सुसज्जित

Ⅳ। उपकरण मुख्य डिवाइस

1. इन्फ्रारेड गर्मी फ्लक्स मीटर (वैकल्पिक)

(1) घरेलू ताप प्रवाह मीटर

(2) कार्यात्मक आवश्यकताओं

ठंडा पानी का तापमान: 10 ~ 30 ℃;

जल प्रवाह ठंडा:> 10 एल / घंटा

टेस्ट रेंज केडब्ल्यू / मी²: 50 केडब्ल्यू / मी²

प्रतिक्रिया समय: <250ms (63%),

अधिकतम मापने योग्य मूल्य: सीमा का 150%

आउटपुट सिग्नल:> 5 एम वी कार्यरत रेंज पर

स्पेक्ट्रल रेंज: 50.000nm तक

परिप्रेक्ष्य: 180 डिग्री

Emissivity:> 0.95

2. वफ़ादारी मापने के साधन

5.5.5 जीबी / टी 9978.1-2008 आवश्यकताओं के अनुसार, कपास पैड फ्रेम और स्लिट मापन जांच प्रदान करें।

भट्ठा जांच के दो आकारों में उपलब्ध है:

± 0.1 मिमी व्यास 6 मिमी;

± 0.2 मिमी व्यास में 25 मिमी;

इसकी संरचना आवश्यकताओं:

पैड फ्रेम और अंतर माप जांच बेलनाकार स्टेनलेस स्टील के छल्ले हैं जो अछूता संभाल की लंबाई के साथ है।

3. टी-सेंसर और अंतर दबाव गेज

सेंसर में उच्च तापमान प्रतिरोध है सीमेंस ब्रांड के साथ कुल सेट फर्नेस दबाव मॉनिटरिंग और विश्लेषण डिवाइस
