पूर्ण स्केल कक्ष कॉर्नर टेस्ट 6 किलो 380v में हीट रिलीज रेट फायर टेस्टिंग उपकरण

आईएसओ 9705 सतह उत्पाद पूर्ण स्केल कक्ष कॉर्नर टेस्ट हीट रिलीज दर फायर टेस्टिंग उपकरण

विवरण:

इनलटेक से अग्नि प्रतिक्रिया परीक्षण करने के लिए कक्ष कॉर्नर टेस्ट मानक आईएसओ 9705: 1 99 3 के अनुसार एक दरवाजे के साथ एक छोटे कमरे के कोने में शुरू हुई अच्छी तरह से हवादार स्थितियों में आग लगती है।

यह एक निर्दिष्ट इग्निशन स्रोत का उपयोग कर उत्पाद सतह द्वारा प्रदान की गई अग्नि वृद्धि में योगदान का मूल्यांकन करना है।

कक्ष कॉर्नर टेस्ट आईएसओ 9 705 विशेष रूप से उत्पादों के लिए उपयुक्त है कि किसी कारण से छोटे प्रयोगशाला पैमाने में परीक्षण नहीं किया जा सकता है।

विधि एक कमरे के आग परिदृश्य में एक सतह उत्पाद की आग विशेषताओं का मूल्यांकन करता है। आवेदन का क्षेत्र उत्पादों के निर्माण के लिए है, किसी कारण से, छोटे पैमाने पर परीक्षण नहीं किया जा सकता है, उदाहरण के लिए थर्मोप्लास्टिक सामग्री, संयुक्त सिस्टम और बड़ी अनियमितता वाली सामग्री। विधि में अन्य उत्पादों का भी मूल्यांकन किया जा सकता है, उदाहरण के लिए पाइप इन्सुलेशन और असबाबवाला फर्नीचर।

मानक:

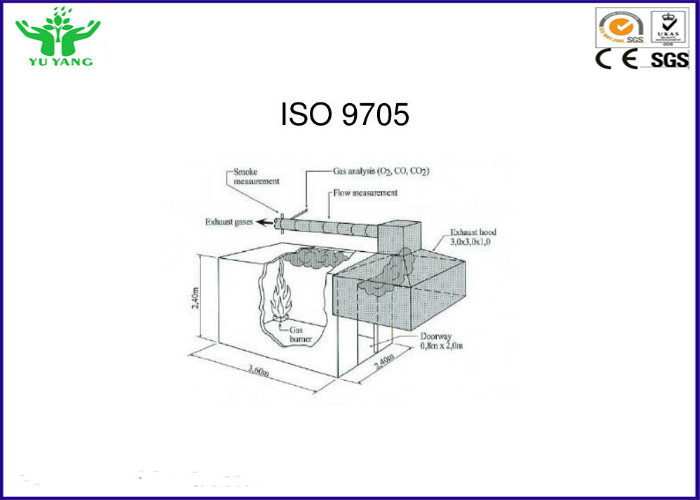

आईएसओ 9705: 1 99 3 फायर टेस्ट

विधि निम्नलिखित उपायों को मापती है: गर्मी रिलीज दर (किलोवाट), कुल गर्मी रिलीज (एमजे) और धूम्रपान उत्पादन दर (एम 2 / एस)। फ्लैशओवर घटना, लौ फैलती है और बूंदों या कणों को जलती हुई जलती हुई भी पंजीकृत होती है। जब आवश्यक हो, तो विषाक्त गैसों को भी एफटीआईआर विश्लेषण का उपयोग करके मापा जा सकता है।

विधि का उद्देश्य शोध उद्देश्य और अग्नि मॉडलिंग अध्ययनों के लिए भी प्रयोग किया जाता है।

आईएसओ 13784-1 सैंडविच पैनल बिल्डिंग सिस्टम के लिए आग परीक्षण के लिए प्रतिक्रिया - पार 1: छोटे कमरे का परीक्षण

असबाबवाला फर्नीचर की आग परीक्षण के लिए एएसटीएम ई1537 टेस्ट विधि

कक्ष अग्नि प्रयोगों के लिए एएसटीएम ई 603 मानक गाइड

एन 143 9 0: अग्नि परीक्षण - भूतल उत्पादों के लिए पूर्ण स्केल कक्ष परीक्षण
एनएफपी ए 265: पूर्ण ऊंचाई पैनलों और दीवारों पर कपड़ा कवरिंग के कमरे की आग वृद्धि का मूल्यांकन करने के लिए फायर टेस्ट के मानक तरीके
एनएफपी ए 286: दीवार और छत के इंटीरियर का मूल्यांकन करने के लिए फायर टेस्ट के मानक तरीके कमरे में आग की वृद्धि

परीक्षण प्रक्रिया:

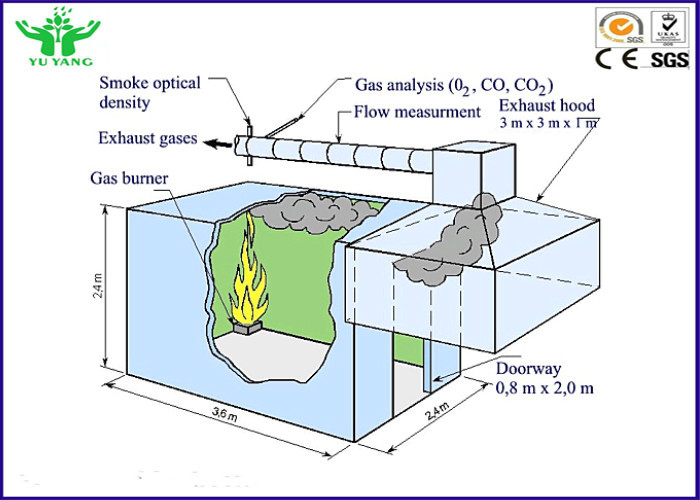

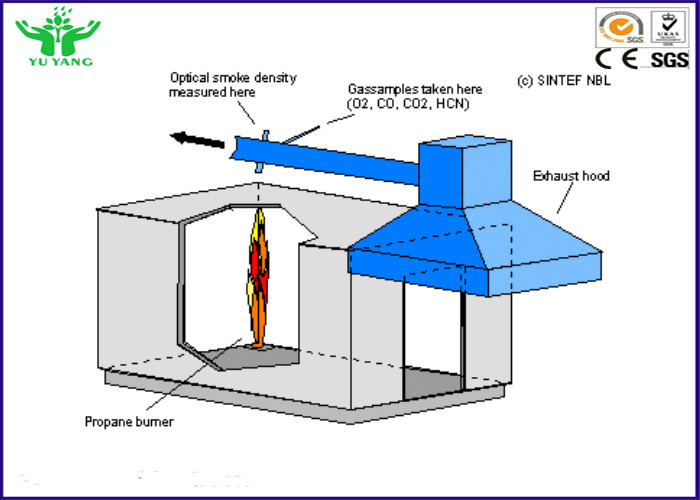

परीक्षण के दौरान, परीक्षण नमूना कमरे के अंदर, छत में और दीवारों के उद्घाटन के साथ दीवार को छोड़कर सभी दीवारों पर लगाया जाता है। एक प्रोपेन गैस बर्नर कोनों में से एक में स्थित होता है और 10 मिनट के दौरान 100 किलोवाट की गर्मी रिलीज दर उत्पन्न करता है, और फिर निम्नलिखित 10 मिनट में 300 किलोवाट का उत्पादन करता है। कुल परीक्षण समय 20 मिनट है। दहन गैसों को एक हुड के माध्यम से एकत्र किया जाता है जहां गर्मी की रिहाई दर और धूम्रपान उत्पादन मापा जाता है। दीवारों और छत के साथ फैला ज्वाला दृष्टि से मनाया जाता है। अगर दरवाजे खोलने से आग लगती हैं, तो फ्लैशओवर हुआ है और परीक्षण समाप्त हो गया है। फ्लैशओवर पर गर्मी रिलीज दर आमतौर पर लगभग 1 मेगावाट है।

मुख्य विशेषताएं:

1, परीक्षण कक्ष 700 किलो / एमए-ए 1 कक्षा अग्निरोधक सामग्री के घनत्व द्वारा बनाया गया है।
2, कमरे 3.6MX 2.4MX 2.4M के आंतरिक आयाम
3, द्वार का आकार: 0.8 एम (डब्ल्यू) एक्स 2.0 एम (एच)
4, प्रोपेन गैस के साथ सैंडबॉक्स बर्नर और आपातकालीन शट-ऑफ डिवाइस से लैस है।
5, स्वचालित इग्निशन सिस्टम स्वचालित रूप से प्रयोगात्मक डेटा रिकॉर्ड करने के लिए;
6, इकाइयों को प्रदर्शित करने के लिए स्वतंत्र रूप से चलने योग्य समय।
7, 10 केवी स्पार्क इग्निशन, सुरक्षा उपकरणों के साथ एक संघर्ष-आग। जल निकासी प्रणाली डिजाइन बुझाने।
9, आसान रखरखाव निकास पाइप के लिए सीढ़ियों के साथ सुसज्जित।

गैस नमूनाकरण और विश्लेषण प्रणाली
1, गैस नमूना प्रणाली में एक कणिका नमूना जांच, चूषण पंप, कण फ़िल्टर, एक ठंडा जाल, निकास वाल्व, पानी फिल्टर और सीओ 2 फिल्टर शामिल हैं।
2, तीन फिल्टर; न्यूनतम निस्पंदन सटीकता 0.5um है।
3, ठंडा जाल ठंडा; एयर कंडीशनिंग कंप्रेसर प्रशीतन प्रणाली; 0 ~ 5ºC में तापमान को नियंत्रित करना।
4, सक्शन पंप, प्रवाह दर 33 एल / मिनट है, वैक्यूम 700 मिमीएचजी है, और दबाव 2.5 बार है।
5, सिलेंडर सुखाने, जो पानी और अशुद्धियों को फ़िल्टर करता है।
6, प्रेरक वायु प्रवाह को नियंत्रित करने के लिए प्रवाह नियंत्रक।
7, नमूने के विपरीत दिशा में 12 छेद और गैस प्रवाह होता है, इन्हें अंतर्निहित धूल फ़िल्टर और हुड से 685 मिमी होता है।
8, पैरामैग्नेटिक ऑक्सीजन विश्लेषक, सीमा 0-25% है; रैखिक प्रतिक्रिया; आयात ब्रिटेन Servomex ऑक्सीजन सेंसर।

धुआं प्रणाली
1, 0.5W हे-एनई लेजर स्रोत।
2, Thorlabs ऑप्टिकल डिटेक्टर।
3, मोटर संचालित 5 कक्षा स्वचालित रूप से कैलिब्रेशन डिवाइस 0%, 25%, 50%, 75%, 100% ट्रांसमिशन फ़िल्टर के साथ।
4, डिजिटल और वक्र प्रदर्शन के साथ सॉफ्टवेयर में एक स्पर्श अंशांकन प्रणाली।

डीएचक्यू सिस्टम
1, 16 बिट डेटा अधिग्रहण मॉड्यूल।
2, कंप्यूटर और डीएचक्यू मॉड्यूल के बीच डिजिटल संचार।
3, डीएचक्यू और डेटा विश्लेषण पर लैबव्यू आधारित एप्लिकेशन सॉफ्टवेयर।

ऑपरेटिंग सिस्टम
1, लैबव्यू आधारित अनुप्रयोग प्रणाली, संचालित और नियंत्रण करने के लिए आसानी से और सटीक।
2, टेस्ट स्थिति, स्क्रीन पर अंशांकन स्थिति प्रदर्शन।
3, डिवाइस की स्थिति स्क्रीन पर स्क्रीन और संकेतक पर प्रदर्शित होती है।
4, डिजिटल और वक्र के माध्यम से स्क्रीन पर प्रदर्शित ट्रांसड्यूसर डेटा, प्रक्रिया पैरामीटर, परीक्षण परिणाम।
5, पीएलसी कार्यक्रम द्वारा निष्पादित परीक्षण और अंशांकन प्रक्रिया ऑटो।
6, डिवाइस दोनों अनुप्रयोग स्क्रीन और नियंत्रण पैनल के माध्यम से नियंत्रित किया जा सकता है।
7, पीसी और पीएलसी डिजिटल प्रोटोकॉल के साथ संवाद करते हैं जो सुरक्षित और मजबूत है।

तकनीकी पैमाने:

1, पैरामागन एटिक ऑक्सीजन विश्लेषक, एकाग्रता रेंज 0 ~ 25% है, एक ऑक्सीजन विश्लेषक रैखिक प्रतिक्रिया है, ब्रिटेन सर्वोमेक्स ऑक्सीजन सेंसर; 12 से कम की 10% से 9 0% प्रतिक्रिया समय; आउटपुट शोर 50ppm से अधिक नहीं है; 100ppm से कम मापा मानों को पुन: उत्पन्न करें,
2, इन्फ्रारेड सीओ 2 विश्लेषक रेंज: 0 से 10%; ± 0.01% की शुद्धता;
3, कंप्रेसर काम करता है: ठंडा जाल: 0 से 5 डिग्री;
4, आयात डायाफ्राम पंप, प्रवाह दर: 33 एल / मिनट
5, मानक डिटेक्टर रंग सटीकता ± 5%, आउटपुट रैखिकता (संचरण) <1%, पूर्ण पारगम्यता <1%;

परीक्षण डेटा:
1, हीट रिलीज दर (एचआरआर),
2, कुल हीट रिलीज (THR),
3, दक्षता हीट रिलीज (ईएचआर),
4, धूम्रपान उत्पादन दर (एसपीआर),
5, इग्नाइट करने का समय (टीटीआई)
6, ज्वालामुखी का समय,
7, ऑक्सीजन उपभोग दर,
8, सीओ 2 उत्पादन दर,
9, सीओ उत्पादन दर,
