उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YUYANG
प्रमाणन:
ISO
मॉडल संख्या:
SFRA-मैं

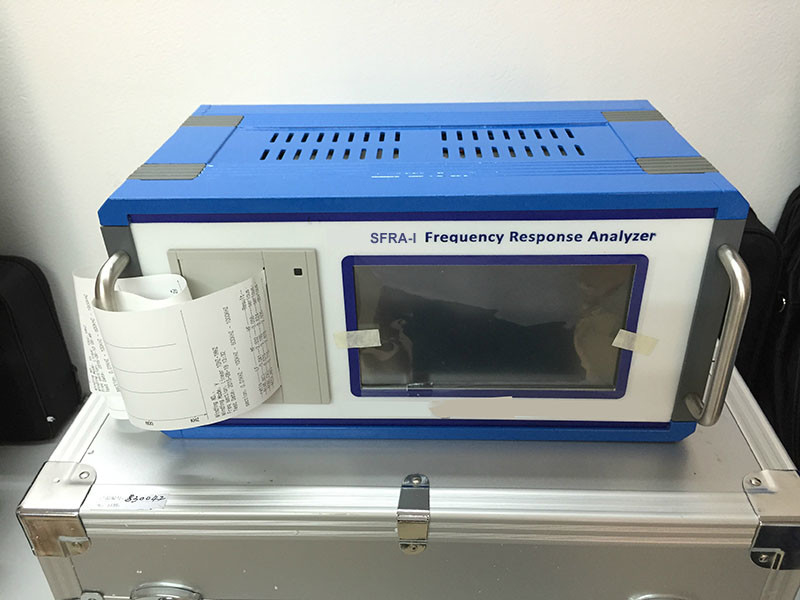

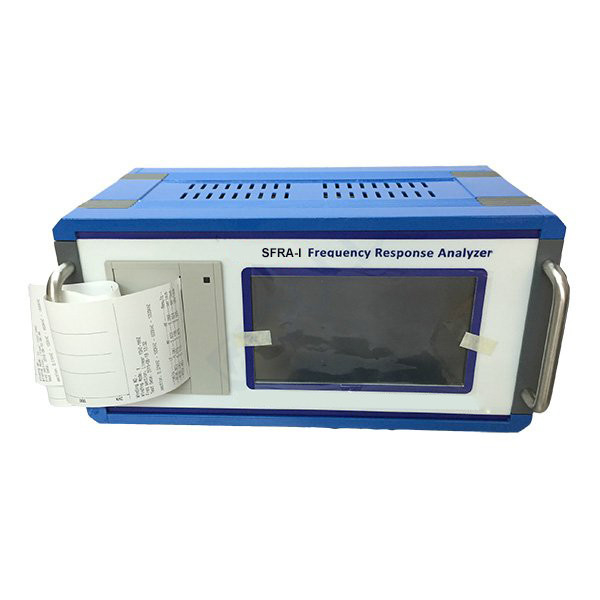

ट्रांसफार्मर एसएफआरए स्वीप आवृत्ति प्रतिक्रिया विश्लेषक
I. मैं प्रजनन:
चूंकि ट्रांसफॉर्मर की संरचना और संदर्भ बनाने के बाद तय किया जाता है, इसलिए प्रत्येक घुमाव की आवृत्ति प्रतिक्रिया लगभग सामान्य होती है।
कुछ मामलों, जैसे कि सर्कल या चरणों में अनुभव के बीच कट ऑफ, कट ऑफ या विंडिंग चलने में बिजली की खींच के लिए स्थानांतरित हो गया, परिवहन में हिट के लिए घुमावदार घुमावदार ट्रांसफार्मर का संदर्भ बदल सकता है, जिसमें आवृत्ति प्रतिक्रिया बदल दी जाएगी , हम आवृत्ति प्रतिक्रिया वक्र के अनुसार विरूपण का पता लगा सकते हैं।
हमारी कंपनी ने विचार और उन्नत तकनीक के आधार पर घुमावदार विरूपण परीक्षक तैयार किया है।
एसएफआरए-आई ट्रांसफार्मर एसएफआरए स्वीप फ्रीक्वेंसी रिस्पांस विश्लेषक आवृत्ति प्रतिक्रिया वक्र को सटीक रूप से आकर्षित कर सकता है। फिर हम ट्रांसफार्मर के विरूपण का पता लगाने के लिए क्षैतिज या लंबवत वक्र की तुलना करते हैं।
और ट्रांसफार्मर एसएफआरए स्वीप फ्रीक्वेंसी रिस्पांस विश्लेषक डीएल / टी 9 11 2004 के मानक के अनुरूप है।
द्वितीय। विशेष विवरण:
| दो अलग-अलग स्वीप मोड: रैखिक स्वीप, सेक्शन स्वीप | |
| रैखिक स्वीप | 0.5KHZ-1MHZinterval 0.5KHZ 2000 डॉट्स |
धारा स्वीप | 50HZ-100HZinterval 2HZ25 डॉट्स |
| 100HZ-1KHZinterval 20HZ45 डॉट्स | |
| 1KHZ-10KHZinterval 50HZ180 डॉट्स | |
| 10KHZ-100KHZinterval 0.2KHZ 450 डॉट्स | |
| 100 किलोहर्ट्ज़ - 500 किलोहाट अंतराल 0.5 किलोहर्ट्ज़ 800 डॉट्स | |
| 500KHZ - 1000KHZ अंतराल 1KHZ500 डॉट्स | |
| टेस्ट रेंज | (-100 डीबी) - (+ 20 डीबी) |
| टेस्ट सटीकता | 0.1dB |
| आवृत्ति सटीकता | <0.01% |
| सिग्नल इनपुट प्रतिबाधा | > 1 एम Ω |
| सिग्नल आउटपुट प्रतिबाधा | 50 Ω |
