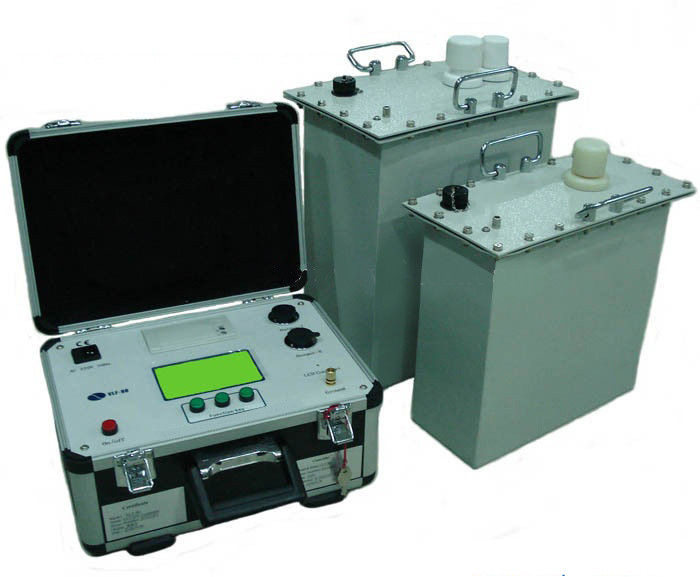

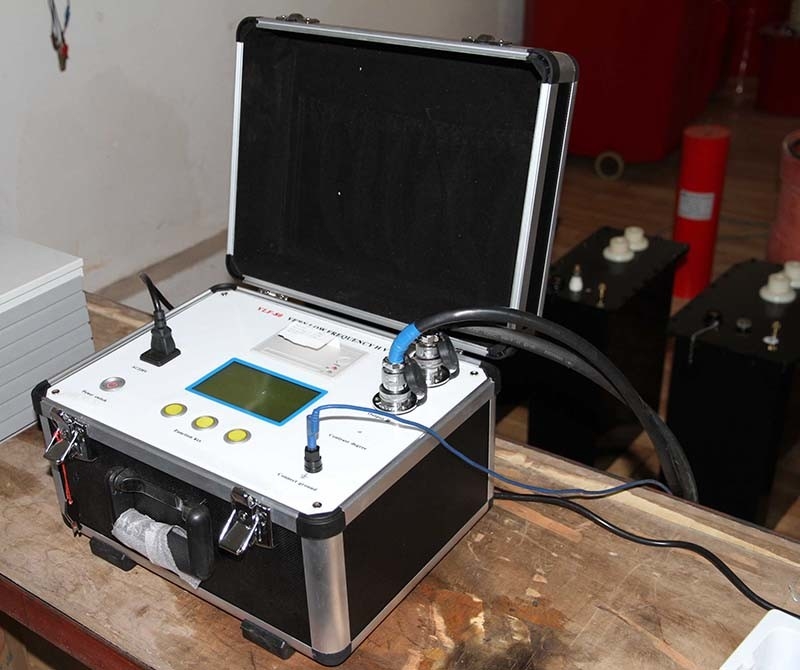

मल्टी रेटेड वोल्टेज इलेक्ट्रिकल टेस्ट सेट कम आवृत्ति वीएलएफ हिप्पोट परीक्षक

इलेक्ट्रिकल केबल बहुत कम फ्रीक्वेंसी वीएलएफ हिप्पोट परीक्षक

I. प्रस्तावना:

वीएलएफ हिप्पोट परीक्षक विद्युत उपकरणों के लिए बहुत कम आवृत्ति वोल्टेज परीक्षण का सामना और डिजाइन किया गया है।

वोल्टेज परीक्षण का सामना करने वाली बहुत कम आवृत्ति अनिवार्य रूप से बिजली आवृत्ति का एक विकल्प वोल्टेज परीक्षण का सामना करती है। यह बिजली आवृत्ति से वोल्टेज परीक्षक का सामना करने से बहुत छोटा, हल्का और पोर्टेबल है।

यह अंतरराष्ट्रीय स्तर पर साबित होता है कि 0.1 हर्ट्ज अल्ट्रा-लो फ्रीक्वेंसी वोल्टेज टेस्ट का सामना करती है, बिजली आवृत्ति को वोल्टेज परीक्षण का सामना कर सकती है।

इलेक्ट्रिकल केबल वीएलएफ परीक्षक 10 केवी, 35 केवी, 300 मेगावाट थर्मल पावर मशीन, 10 केवी, 35 केवी पावर ट्रांसफार्मर और अन्य विद्युत उपकरण के लिए आवेदन किया जा सकता है

द्वितीय। कार्य

1. पूरी तरह से स्वचालित microcontroller का उपयोग करने के लिए सबसे आसान
2. निर्मित प्रिंटर
3. सही साइन लहर उत्पादन
4. वास्तविक आउटपुट तरंग के वास्तविक समय प्रदर्शन
5. Ergonomic, मेनू निर्देशित, बड़ी बैकलिट एलसीडी
6. बाद में पुनर्प्राप्ति और प्रिंट के लिए परीक्षण परिणामों का संग्रहण।
7. वोल्टेज और वर्तमान संरक्षित से अधिक
8. परिवर्तनीय आवृत्ति 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज
9. वर्तमान, वोल्टेज और तरंगों का डेटा एचवी पक्ष में सीधे नमूना लगाया गया।
10. एसी परीक्षण अच्छा केबल इन्सुलेशन गिरावट नहीं करता है
11. केबल इन्सुलेशन में हानिकारक अंतरिक्ष शुल्क इंजेक्शन नहीं दिए जाते हैं
12. परीक्षण के दौरान कोई यात्रा लहर उत्पन्न नहीं होती है
13. ट्रांजिस्टर से विफलता के लिए कठोर और भरोसेमंद डिजाइन कम प्रवण

तृतीय। विशेष विवरण:

1. अधिकतम वोल्टेज आउटपुट: निम्न तालिका का संदर्भ लें;

2. आउटपुट आवृत्ति: 0.1 हर्ट्ज, 0.05 हर्ट्ज, 0.02 हर्ट्ज;

3. मापन सटीकता: 2.5%;

4. सकारात्मक और नकारात्मक वोल्टेज पीक त्रुटियों <2.5% आरडीजी + 0.3% एफएस;

5. वोल्टेज तरंग विरूपण विरूपण: <3%;

6. इन्सुलेशन प्रतिरोध माप त्रुटि: <2.5%;

7. रिसाव वर्तमान माप त्रुटि: <2.5%;

8. बिजली की आपूर्ति: AC220V ± 10%, 50 हर्ट्ज / 60 हर्ट्ज;

9. पर्यावरण का तापमान: 0 ~ 50 डिग्री सेल्सियस;

10. आर्द्रता: ≤85% आरएच;

चतुर्थ। विशेषताएं:

• वर्तमान, वोल्टेज और तरंग फार्म का डेटा सीधे उच्च वोल्टेज पक्ष पर नमूना किया जा सकता है, इसलिए डेटा वास्तविक और सटीक है;

• ओवर-वोल्टेज सुरक्षा: यदि आउटपुट वोल्टेज की सेट सीमा से अधिक है, तो हिपोट परीक्षक स्वयं को बचाने के लिए बंद हो जाएगा; actuation समय 15ms से कम है;

• अति-वर्तमान सुरक्षा: यह डिजाइन में उच्च-निम्न वोल्टेज दोहरी सुरक्षा है, सटीक शट-डाउन सुरक्षा उच्च वोल्टेज पक्ष पर सेट मान के अनुसार बनाई जा सकती है; यदि कम वोल्टेज पक्ष पर वर्तमान रेटेड वर्तमान से अधिक है, तो उपकरण बंद-बंद सुरक्षा लेगा, क्रियान्वयन समय 15ms से कम दोनों है;

• डिजाइन में वोल्टेज बूस्ट बॉडी में एक उच्च वोल्टेज आउटपुट सुरक्षात्मक प्रतिरोधी प्रदान किया जाता है और इससे बाहर जुड़े अतिरिक्त सुरक्षात्मक प्रतिरोधी की आवश्यकता को समाप्त कर दिया जाता है;

• उच्च और निम्न वोल्टेज बंद-लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट के परिणामस्वरूप, कैपेसिटिव वृद्धि प्रभाव के बिना आउटपुट;

• उच्च वोल्टेज नियंत्रण भाग अभिनव प्रकाश नियंत्रण एचवी स्विचिंग इकाई को गोद ले, नियंत्रण सटीक, सुरक्षित और भरोसेमंद है;

• रंगीन मैन-मशीन इंटरफेस स्पर्श नियंत्रण प्लस नियंत्रण मॉड्यूलर सॉफ्टवेयर ऑपरेटिंग सिस्टम के साथ, यह वीएलएफ परीक्षण सेट सटीक और सहज है;

• बहुउद्देश्यीय: बहुत कम आवृत्ति परीक्षण मशीन एक साथ परीक्षण ऑब्जेक्ट्स कैपेसिटेंस, इन्सुलेशन प्रतिरोध, रिसाव वर्तमान, और एसी वोल्टेज परीक्षण का सामना कर सकती है ;
