Dongguan YUYANG उपकरण कं, लिमिटेड
परीक्षण उपकरण की चीन अच्छी गुणवत्ता निर्माता
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUYANG |
| प्रमाणन: | ISO |
| मॉडल संख्या: | RPT-3 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD4500 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | 15 दिनों |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| खोजशब्द: | सेकेंडरी वर्तमान इंजेक्शन परीक्षण किट | बिजली की आपूर्ति: | AC220V ± 10%, 50 हर्ट्ज / 60 हर्ट्ज |
|---|---|---|---|
| अवस्था: | चरण 3 | वजन: | <18kg |
| रंग: | नीले और सफेद | गारंटी: | 1 साल |
| हाई लाइट: | विद्युत परीक्षण उपकरण,विद्युत परीक्षण उपकरण |
||

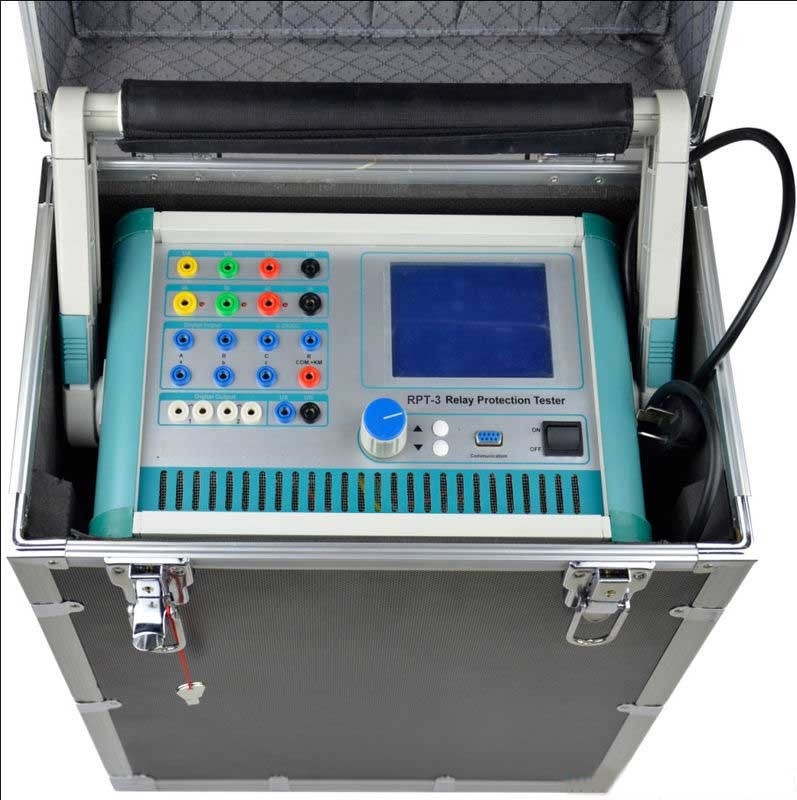

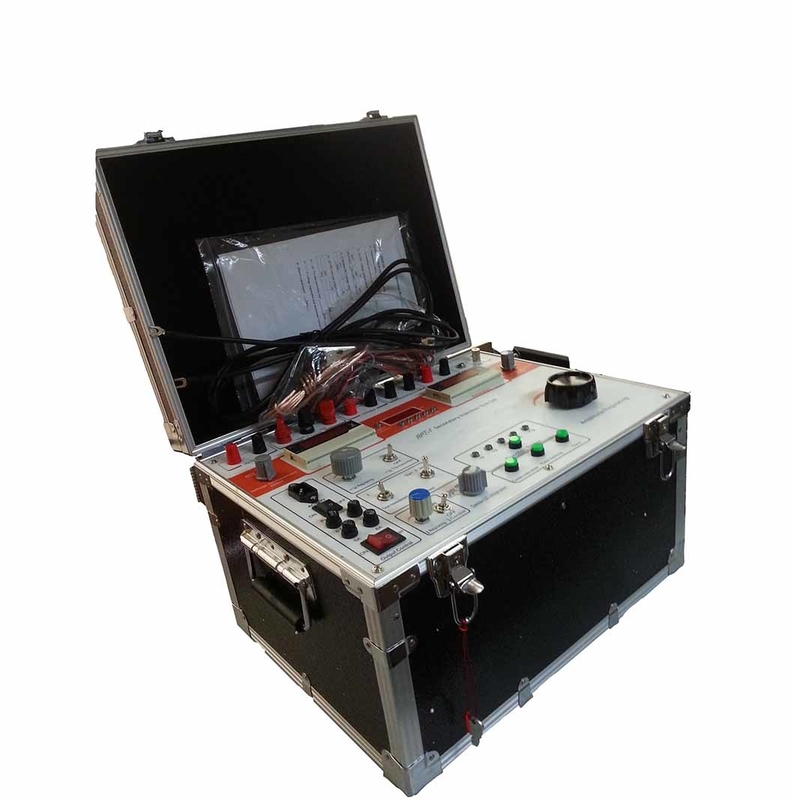

विद्युत संरक्षण रिले तीन चरण माध्यमिक वर्तमान इंजेक्शन टेस्ट सेट
I. प्रस्तावना:
रिले सुरक्षा प्रणाली में रिले इकाई का परीक्षण करने के लिए यह माध्यमिक इंजेक्शन परीक्षण किट लागू किया जाता है। साथ ही इसे सार्वभौमिक तीन चरण एसी / डीसी वोल्टेज स्रोत या वर्तमान स्रोत के रूप में माना जा सकता है।
वोल्टेज और वर्तमान ऑपरेशन के आधार पर यह रिले सुरक्षा परीक्षक परीक्षण संरक्षण रीप्ले पर लागू होता है।
3 चरण रिले परीक्षण सेट के मुख्य कार्य में शामिल हैं: वोल्टेज और वर्तमान ऑपरेशन रिले का अंशांकन, माध्यमिक सर्किट निरीक्षण, सर्किट ब्रेकर परीक्षण का यात्रा मूल्य, सर्किट ब्रेकर के समय माप को चालू और बंद करें और इसी तरह।
यह माध्यमिक इंजेक्शन किट माध्यमिक सर्किट परीक्षण के लिए एक कम लागत, सरल संचालन और विश्वसनीय प्रदर्शन डिवाइस है।
II.Functions
1) एसी वर्तमान और वोल्टेज आधारित सुरक्षा रिले इकाई परीक्षण
2) डीसी वर्तमान और वोल्टेज आधारित सुरक्षा रिले इकाई परीक्षण
3) आवृत्ति संरक्षण रिले इकाई परीक्षण
4) हार्मोनिक संरक्षण रिले यूनिट परीक्षण
5) विभेदक संरक्षण रिले इकाई परीक्षण
6) शून्य अनुक्रम संरक्षण रिले इकाई परीक्षण
7) दूरी सुरक्षा रिले इकाई परीक्षण
8) पावर सिस्टम नेटवर्क गलती सिमुलेशन
III.Specifications:
| नहीं। | आइटम | विशेष विवरण | |||
| वैकल्पिक वर्तमान (एसी) आउटपुट | |||||
| 1 | आउटपुट सटीकता | 0.5magnitude | |||
| 2 | चरण वर्तमान आउटपुट (प्रभावी मूल्य) | 0 ~ 40A | |||
| 3 | तीन समांतर चरण वर्तमान उत्पादन (प्रभावी मूल्य) | 0 ~ 120A | |||
| 4 | अनुमति के तहत लंबे समय के साथ चरण वर्तमान मूल्य (प्रभावी मूल्य) | 10:00 पूर्वाह्न | |||
| 5 | वर्तमान अधिकतम बिजली उत्पादन चरण | 420VA | |||
| 6 | तीन समांतर चरण वर्तमान अधिकतम बिजली उत्पादन | 900VA | |||
| 7 | तीन समांतर चरण वर्तमान अधिकतम कार्य समय | 10s | |||
| 8 | आवृत्ति रेंज (आधार तरंग) | 20 ~ 1000Hz | |||
| 9 | हार्मोनिक आवृत्ति संख्या | 1 ~ 20 बार | |||
| प्रत्यक्ष वर्तमान (डीसी) आउटपुट | |||||
| 1 | आउटपुट सटीकता | 0.5magnitude | |||
| 2 | मौजूदा उत्पादन | 0 ~ ± 10 ए / प्रत्येक चरण 0 ~ ± 30 ए / हर तीन समानांतर | |||
| 3 | लोड वोल्टेज का अधिकतम उत्पादन | 20V | |||
| वैकल्पिक वोल्टेज आउटपुट | |||||
| 1 | आउटपुट सटीकता | 0.5magnitude | |||
| 2 | चरण वोल्टेज आउटपुट (आरएमएस) | 0 ~ 120 वी | |||
| 3 | लाइन वोल्टेज आउटपुट (आरएमएस) | 0 ~ 240v | |||
| 4 | चरण वोल्टेज / लाइन वोल्टेज बिजली उत्पादन | 80VA / 100VA | |||
| 5 | आवृत्ति रेंज (आधार तरंग) | 20 ~ 1000 हर्ट्ज | |||
| 6 | हार्मोनिक आवृत्ति संख्या | 1 ~ 20 बार | |||
| प्रत्यक्ष वोल्टेज आउटपुट | |||||
| 1 | आउटपुट सटीकता | 0.5magnitude | |||
| 2 | चरण वोल्टेज आउटपुट आयाम | 0 ~ + 160 वी | |||
| 3 | लाइन वोल्टेज आउटपुट आयाम | 0 ~ + 320 वी | |||
| 4 | चरण वोल्टेज / लाइन वोल्टेज बिजली उत्पादन | 70VA / 140VA | |||
| स्विच मात्रा और समय माप | |||||
| 1 | पैरामीटर इनपुट स्विच करें | 7 तरीके; खाली संपर्क: 1 ~ 20 एमए, 24 वी पावर संपर्क पहुंच: "0": 0 ~ + 6 वी; "1": + 11 वी ~ + 250 वी | |||
| 2 | पैरामीटर आउटपुट स्विच करें | 2 जोड़े डीसी: 220V / 0.2 ए; एसी: 220V / 0.5A | |||
| 3 | समय माप | मापने सीमा: 0.1 मिमी ~ 99 99 / 0.1 मिमी | |||
