उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YUYANG
प्रमाणन:
ISO
मॉडल संख्या:
पीएसएस

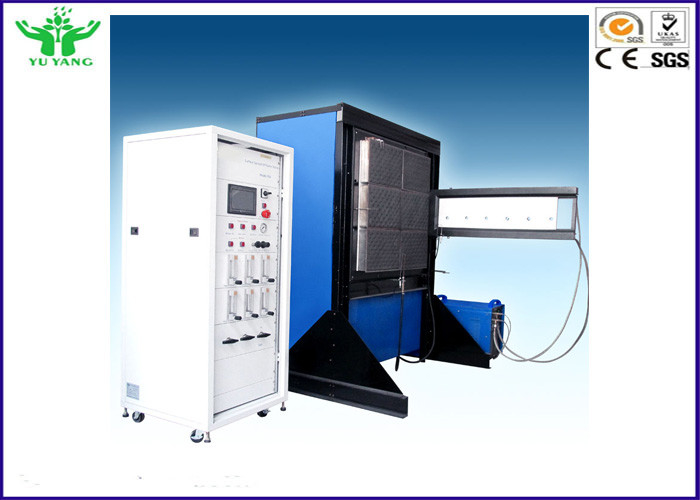

BS476 भाग 7 भूतल ज्वाला प्रसार परीक्षण उपकरण
।

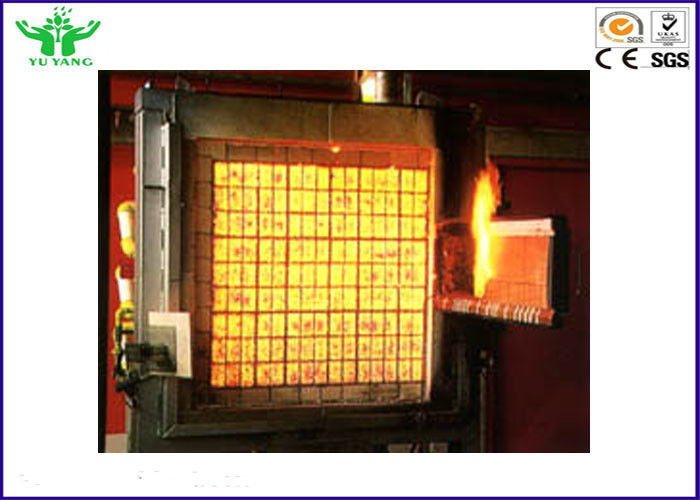

BS476-7 परीक्षण उपकरण में एक विकिरण पैनल होता है जो चारों ओर लंबवत रूप से लगा होता है और एक ढांचे पर समर्थित होता है।
विकिरण पैनल को गैस-वायु मिश्रण से मैला किया जाता है।
वायु-गैस-वायु मिश्रण के कुशल दहन देने के लिए डिज़ाइन किए गए झरझरा आग रोक प्रकार के बर्नर ब्लॉक के लिए विकिरण पैनल 850 मिमी वर्ग है, जिसमें परिचालन स्थितियों के तहत पैनल के चेहरे पर कोई ज्वाला नहीं होती है।
विकिरण पैनल और उसके चारों ओर एक ढांचे पर समर्थित हैं ताकि पैनल का केंद्र फर्श स्तर से लगभग 1250 ± 100 मिमी ऊपर हो।
एक नमूना होल्डर और एक पायलट फ्लेम अरेंजमेंट BS476-7 सरफेस फ्लेम स्प्रेड टेस्टर के एक तरफ लगा हुआ है।
नमूना धारक में वाटर-कूल्ड फेस प्लेट्स के साथ वाटर-कूल्ड स्टील फ्रेम होता है।चेहरे की प्लेटें नमूनों को उनके ऊपर और नीचे के किनारों पर 20±2 मिमी और विकिरण पैनल से सटे ऊर्ध्वाधर किनारे पर ओवरलैप करती हैं।
फेस प्लेट्स के खिलाफ नमूना को जकड़ने के लिए एक स्प्रिंग लोडेड क्लैंप लगाया जाता है।
नमूना धारक को पोर्टेबल पानी की आपूर्ति नमूना धारक से आउटलेट पर अधिकतम तापमान 35 ℃ से अधिक नहीं होती है।
नमूना धारक असेंबली विकिरण पैनल के चेहरे पर 90 ± 2 डिग्री पर स्थित है और इस तरह से नमूना धारक के ऊपर और नीचे गाइड के चेहरे उसी विमान में हैं जो चारों ओर के अंदर के चेहरे के समान हैं। विकिरण पैनल।
नमूना धारक की ऊंचाई क्षैतिज रूप से झूलने की अनुमति देने के लिए टिकी हुई है, परीक्षणों के बीच विकिरण पैनल के चेहरे से दूर, परीक्षण स्थिति से स्टैंडबाय स्थिति और इसके विपरीत।
लौ परीक्षण उपकरण के बीएस 476-7 सतह प्रसार का पायलट बर्नर एक स्टील ट्यूब से मिलकर बनता है।
विकिरण पैनल को गैस और वायु आपूर्ति लाइनों में प्रवाह मीटर, दबाव नियामक, नियंत्रण वाल्व और सुरक्षा उपकरण होते हैं।
हीट फ्लक्स मीटर: रेंज: 0 ~ 50 kw/m2;भूतल उत्सर्जन :ɛ=0.95±0.05।
होल्डर के साथ डमी कैलिब्रेशन बोर्ड, कैलिब्रेटेड हीट फ्लक्स मीटर और माउंटिंग।
।
की स्थापना आवश्यकताओंBS476 भाग 7 भूतल ज्वाला प्रसार परीक्षण उपकरण
| 1 | विद्युतीय | 230 वोल्ट नाममात्र 10 एम्प्स |
| 2 | परिवेश का तापमान | ऑपरेटिंग 10 डिग्री सेल्सियस से 35 डिग्री सेल्सियस |
| 3 | गैस की आपूर्ति | प्रोपेन और एयर कंप्रेसर |
| 4 | परीक्षण कक्ष | 400m3 |
