एसबीआई सिंगल बर्निंग आइटम एन 13823 मानक के लिए 640 किलो अग्नि परीक्षण उपकरण

यदि आपको विवरण चाहिए तो कृपया Sandy@yuyangtest.com पर ईमेल करें।

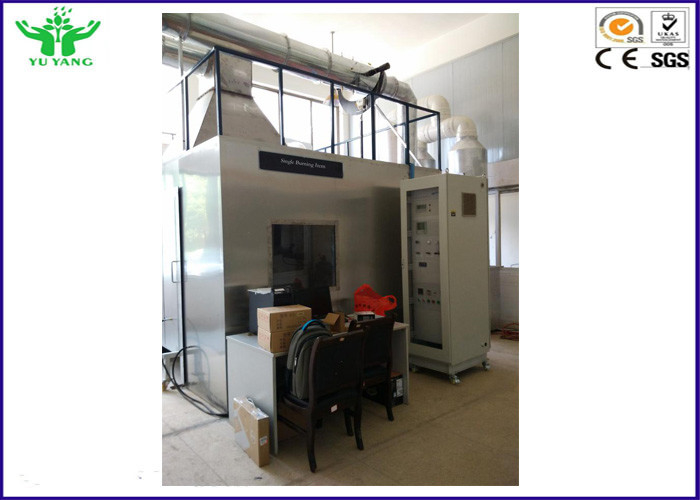

एन 13823 एसबीआई सिंगल बर्निंग आइटम टेस्ट अप्लायन्स

• सिंगल बर्निंग आइटम (SBI) में एक ट्रॉली, एक निश्चित फ्रेम, एक गैस इकट्ठा करने वाला हुड, कलेक्टर, जे टाइप एग्जॉस्ट पाइप, सेंट्रीफ्यूगल फैन, विंड स्पीड कंट्रोल डिवाइस, व्यापक माप अनुभाग, गैस विश्लेषण कैबिनेट, डेटा अधिग्रहण प्रणाली;

• ट्रॉली को दो ऊर्ध्वाधर नमूना नमूनों के साथ स्थापित किया जा सकता है। ऊर्ध्वाधर कोण के नीचे एक रेत बॉक्स बर्नर है। सतह इग्निशन विधि को अपनाया जाता है, और लौ का पता लगाने वाली प्रणाली को एक लौ संरक्षण उपकरण के रूप में सुसज्जित किया जाता है;

• तय फ्रेम गैस इकट्ठा करने वाले हुड का समर्थन करता है। फ्रेम एक सहायक बर्नर के साथ तय किया गया है और एक लौ डिटेक्शन सिस्टम के साथ एक लौ संरक्षण डिवाइस के रूप में सुसज्जित है;

• स्टेनलेस स्टील गैस कलेक्टर, स्थिर फ्रेम के शीर्ष पर स्थित, दहन गैसों को इकट्ठा करने के लिए उपयोग किया जाता है;

• स्टेनलेस स्टील जे टाइप स्मोक एग्जॉस्ट पाइप, भीतरी व्यास (315 + 5) मिमी 50 मिमी उच्च तापमान प्रतिरोधी खनिज कपास इन्सुलेशन के साथ है;

• धुआं निकास प्रणाली 0.50m3 / s-0.65 m3 / s की गति से लगातार धुएं का उत्सर्जन करेगी, और आवृत्ति रूपांतरण के साथ विनियमित किया जाएगा;

• मास फ्लो कंट्रोलर को इस एकल बर्निंग आइटम, 0g / s-2.5g / s की माप सीमा, 1.5% से कम नहीं की रीडिंग सटीकता के साथ आपूर्ति की जाती है;

• गैस आपूर्ति को 647mg / s और 2000mg / s की प्रवाह दर पर स्वचालित रूप से नियंत्रित किया जा सकता है, गैस नियंत्रण प्रणाली 30.7 की गर्मी उत्पादन सुनिश्चित करने के लिए परीक्षण परिवर्तनों की प्रक्रिया में गैस आपूर्ति की गति 5mg / s से अधिक नहीं होनी चाहिए। + 2kW;

• इस SBI परीक्षण मशीन में ग्रिप गैस सैंपलिंग सिस्टम में एक राख फिल्टर, एक ठंडा जाल, दो सुखाने वाले कॉलम, एक नमूना पंप और एक क्रमिक वृत्तों में सिकुड़नेवाला पंप शामिल हैं, ताकि नमूना गैस को साफ और शुष्क बनाया जा सके;

• पैरामैग्नेटिक ऑक्सीजन विश्लेषक, 0-25% की सीमा को मापने, गैस में ऑक्सीजन की एकाग्रता को मापने, 0-25% की एकाग्रता सीमा, T90 <12 सेकंड; गैर फैलाने वाला अवरक्त सीओ 2 विश्लेषक: CO2: 0 ~ 10%;

• 2155 मिमी की लंबाई के साथ एक पाइप लाइन, एक दबाव जांच, तीन थर्मोकॉल, एक गैस नमूना जांच और एक सफेद प्रकाश प्रणाली से सुसज्जित;

• दो-तरफ़ा जाँच, कम से कम (0-100) Pa की सीमा और 2Pa इनलेट प्रेशर सेंसर से जुड़ी सटीकता के साथ। दबाव सेंसर की प्रतिक्रिया समय 90% आउटपुट अधिकतम 1s पर है;

• एकल जलती हुई वस्तु की प्रकाश प्रणाली गरमागरम प्रकार है, जिसमें (2900 + 100) K रंग तापमान होता है, और लचीले जोड़ निकास पाइप के किनारे स्थापित होते हैं;

• सिलिकॉन फोटोडायोड डिटेक्टर, 0.1% रैखिक स्थिरता के साथ;

• ऑप्टिकल डिवाइस की सफाई बनाए रखने के लिए हवा को साइड ट्यूब में पेश किया जाता है, जिसे संपीड़ित हवा द्वारा पूरा किया जा सकता है;

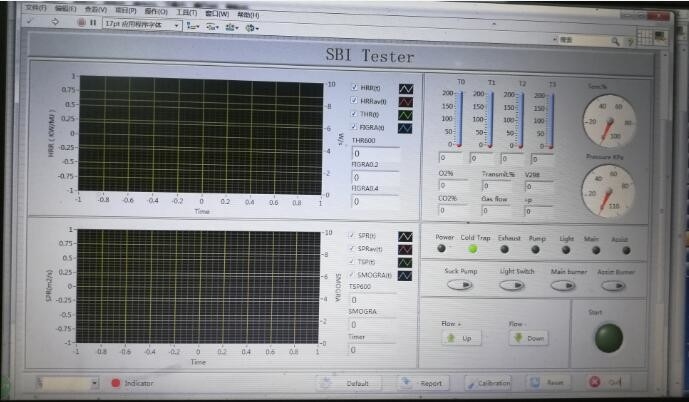

EN13823 एसबीआई सिंगल बर्निंग आइटम की सॉफ्टवेयर विशेषताएं

निम्नलिखित अंशांकन और ऑपरेशन इंटरफ़ेस प्रदान करें:

• O2 / CO2 विश्लेषक अंशांकन: O2 / CO2 आउटपुट शोर और बहाव अंशांकन

• ऑप्टिकल सिस्टम का अंशांकन: धुआं माप प्रणालियों का शोर और बहाव अंशांकन

• ऑप्टिकल सिस्टम कैलिब्रेशन: फिल्टर कैलिब्रेशन

• एयर वॉल्यूम कैलिब्रेशन: एयर वॉल्यूम कंट्रोल रेंज कैलिब्रेशन

• सीढ़ी अंशांकन और हेप्टेन अंशांकन

गर्मी उत्पादन सीढ़ी अंशांकन निम्नलिखित आवश्यकताओं को पूरा:

• O2 / CO2 विश्लेषक का विलंब समय 30s से अधिक नहीं है;

• O2 / CO2 विश्लेषक का प्रतिक्रिया समय 12s से अधिक नहीं है;

• बर्नर स्विच का प्रतिक्रिया समय 12s से अधिक नहीं है;

• तापमान प्रतिक्रिया समय 6s से अधिक नहीं होगा;

• अनुपात Q गैस 30s (T) / HRR30s (T), (T) निरंतर (100 + 5)% होना चाहिए;

• HRR चरण 2 के औसत और HRR चरण 3 के औसत के बीच का अंतर 0.5kW से अधिक नहीं है।

हेप्टेन अंशांकन परिणाम:

• यूनिट मास हेप्टेन का कैलोरी मान THR / m (4456 + 222.8) MJ / kg होना चाहिए;

EN13823 एसबीआई सिंगल बर्निंग आइटम के टेस्ट परिणाम

• गर्मी जारी करने की औसत दर [RHRav (t)]
• कुल हीट रिलीज [टीएचआर (टी)]
• 1000 * [आरएचआरएवी (टी) / (टी -300)]
• अग्नि विकास दर सूचकांक [FIGRA]
• कुल हीट रिलीज [THR600s]
• पार्श्व ज्वाला प्रसार की घटना
• RSPav (टी)
• कुल धुआं उत्पादन [टीएसपी (टी)]
• 10000 * [RSPav (t) / (t-300)]
• स्मोक ग्रोथ रेट इंडेक्स [SMOGRA]
• कुल धुआं उत्पादन [TSP600s]
