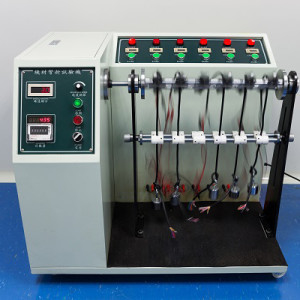

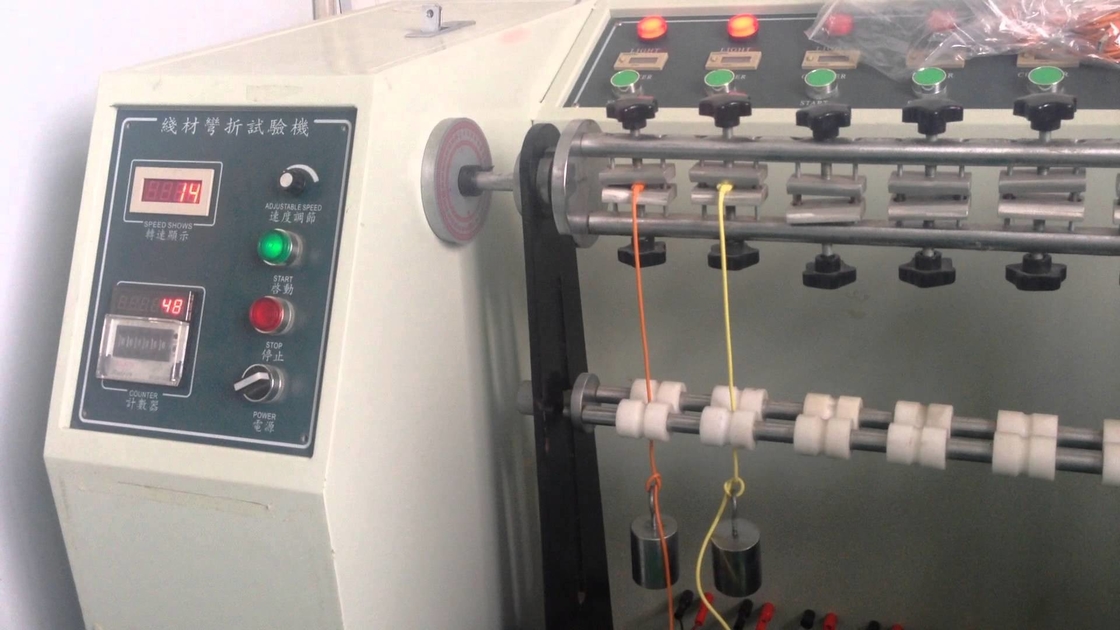

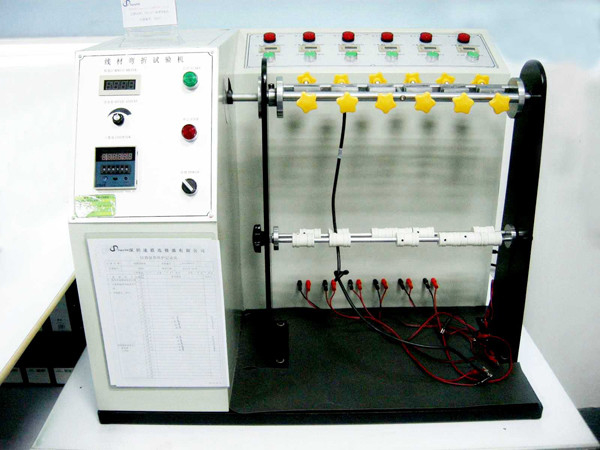

रोबोट केबल झुकने परीक्षण Cria 0003.2 के लिए 6 स्टेशन वायर परीक्षण उपकरण

रोबोट केबल झुकने परीक्षण उपकरण, 6 स्टेशन सीआरआईए 0003.2 तार परीक्षण उपकरण

आवेदन:

रोबोट केबल झुकने परीक्षण उपकरण टीयूवी, वीडीई और उल के अनुरूप है। इसका उपयोग रोबोट केबल, लचीली केबल, लचीली केबल झुकने, ड्रैग चेन केबल, चेन मोड़ और उच्च लचीली केबल के झुकाव का परीक्षण करने के लिए किया जा सकता है। मशीन एक छः स्टेशन संरचना है, जिसका मुख्य रूप से धातु तार सामग्री के बार-बार झुकने परीक्षण के लिए उपयोग किया जाता है, बार-बार झुकने वाले परीक्षण के दौरान प्लास्टिक विकृति और दोषों के असर के धातु तार के प्रदर्शन का पता लगा सकता है।

मानक:

सीआरआईए 0003.2-2016 "औद्योगिक रोबोट विशेष केबल भाग 2: परीक्षण विधि"

विशेषताएं:

1. मुख्य भाग: एकल चिप माइक्रो कंप्यूटर, टच स्क्रीन प्रदर्शन / नियंत्रण;

2. पैरामीटर सेटिंग: मशीन नियंत्रण पैरामीटर;

3. परीक्षण की स्थिति: परीक्षण की गति, परीक्षण आवृत्ति, परीक्षण कोण, नियंत्रण की स्थिति, आदि

4. परीक्षण निगरानी: वर्तमान उपकरण संचालन राज्य, जैसे वास्तविक संख्या और केबल झुकने की गति इत्यादि।

5. अप्रशिक्षित: नमूना नमूना के लूप की निगरानी करके स्वचालित रूप से नमूना के प्रवाह को निर्धारित कर सकता है, और जब सर्किट टूट जाती है तो स्वचालित रूप से रुक जाती है।

6. विशेष स्थिरता: विभिन्न तार लाइनों के साथ झुकने वक्रता रोलर समायोजित करके वक्रता के त्रिज्या को समायोजित करने के लिए।

7. मशीन विशेषताएं: एलसीडी + सिंगल चिप मशीन + मोटर, ट्रांसमिशन पार्ट्स सभी मूल उत्पादों से आयात किए जाते हैं, आसानी से चल रहे हैं, उच्च पोजिशनिंग सटीकता, लंबे जीवन, कम शोर;

8. ऑनलाइन निगरानी बिंदु छह समूहों में बांटा गया है, जिनमें प्रत्येक इंटरफेस के छह जोड़े हैं, जिनकी निगरानी 36 जोड़े तारों द्वारा की जा सकती है।

पैरामीटर:

टेस्ट स्टेशन: 6 स्टेशन;

टेस्ट विधि: ऊपरी छोर तय किया जाता है और निचला अंत उठाने वाला वजन होता है। नमूना मुक्त घूर्णन झुकने वक्रता के साथ झुका हुआ है।

नमूना व्यास: 0.3 ~ 15 मिमी Ф;

झुकने वक्रता रोल अक्ष: Ф 15, 20, 30, 40 Ф, 50 मिमी Ф बदलने योग्य;

नमूना गति: 0 ~ 45 गुना / मिनट समायोजित किया जा सकता है (नोट: चार चरणों के साथ परीक्षण चक्र, अर्थात् 180 डिग्री के आसपास पीछे और पीछे);

झुकाव कोण: + 9 0 डिग्री, बाईं तरफ (शुरू) से दाएं (अंत) 180 डिग्री है;

वजन भार और झुकने के बिंदुओं के बीच की दूरी: 50-150 मिमी समायोजित किया जा सकता है;

नियंत्रण मोड: टच स्क्रीन नियंत्रण;

मुख्य शरीर भाग: 45 # उच्च गुणवत्ता वाले स्टील और एल्यूमीनियम संरचना;

बिजली और संचरण: मोटर, कच्चे औद्योगिक सिंक्रोनस बेल्ट और तुल्यकालिक चक्र;

टेस्ट झुकने बिंदु वक्रता स्क्रॉल अक्ष: 45 # उच्च गुणवत्ता वाले स्टील, सतह क्रोम उपचार;

ऑनलाइन निगरानी बिंदु प्रत्येक समूह के लिए इंटरफेस के छह जोड़े के साथ छह समूहों में विभाजित होते हैं, जो एक साथ 36 जोड़े तारों को पूरा कर सकते हैं, और निगरानी बिंदु 72 अंक हैं।

मोटर पावर: 0.75 किलोवाट;

पावर: 220v50 / 60 हर्ट्ज 10 ए;

मशीन का आकार: W1850 * डी 800 * एच 1700 मिमी (पैर व्हील ऊंचाई सहित)।
