वाहन आंतरिक ताप गर्मी विकिरण के लिए पिघलने व्यवहार निर्माण सामग्री आग परीक्षक

ईसीई R118 अनुलग्नक 7 वाहन आंतरिक गर्मी विकिरण परीक्षण मशीन व्यवहार के लिए

विवरण:

ऑटोमोटिव इंटीरियर सामग्री के थर्मल इन्सुलेशन सामग्री के लिए सामग्रियों के पिघलने के व्यवहार को निर्धारित करने के लिए परीक्षण करें, ऑटोमोटिव इंटीरियर के गैर-धातु सामग्री के लिए लौ प्रतिरोध का निर्धारण करें।

मानक:

ईसीई आर 118 अनुलग्नक 7-परीक्षण सामग्री के मेल्टिव बीएचएवी को प्रदर्शित करने के लिए,

NF P92-505 इलेक्ट्रिकल रेडिएटर के साथ ड्रिपिंग टेस्ट, जिसका उपयोग पिघलने वाली सामग्री के लिए किया जाता है

सिद्धांत:

एक नमूना एक क्षैतिज स्थिति में रखा गया है और एक विद्युत रेडिएटर के संपर्क में है। परिणामी बूंदों को इकट्ठा करने के लिए नमूने के नीचे एक रिसेप्शन तैनात किया जाता है। इस बात की पुष्टि के लिए कुछ रूई इस पुर्ज़े में डाल दी जाती है कि कोई भी बूंद धधक रही हो।

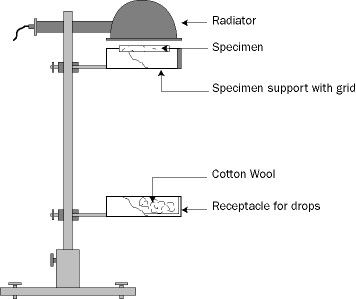

उपकरण में निम्नलिखित शामिल होंगे:

(ए) एक इलेक्ट्रिक रेडिएटर; 500 डब्ल्यू के एक उपयोगी आउटपुट के साथ। 100 + 5 मिमी के व्यास के साथ एक पारदर्शी क्वार्ट्ज प्लेट से बनी विकिरण सतह।

(बी) ग्रिल के साथ नमूने के लिए एक समर्थन; नमूनों के लिए समर्थन एक धातु की अंगूठी (आकृति 1) होगी। इस समर्थन के ऊपर, स्टेनलेस स्टील-वायर से बना ग्रिल, निम्नलिखित आयामों के साथ रखा गया है:

(1) आंतरिक व्यास: 118 मिमी,

(2) छेद का आयाम: 2.10 मिमी वर्ग,

(3) स्टील-वायर का व्यास: 0.70 मिमी।

(ग) एक अभिस्वीकृति (परिणामी बूंदों के लिए); कपास ऊन सहित, समर्थन के ग्रिल के नीचे 300 मिमी की दूरी पर रखा गया है।

(डी) एक समर्थन (तंत्र के लिए),
