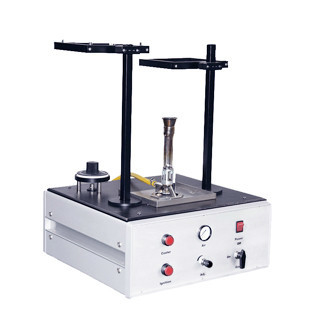

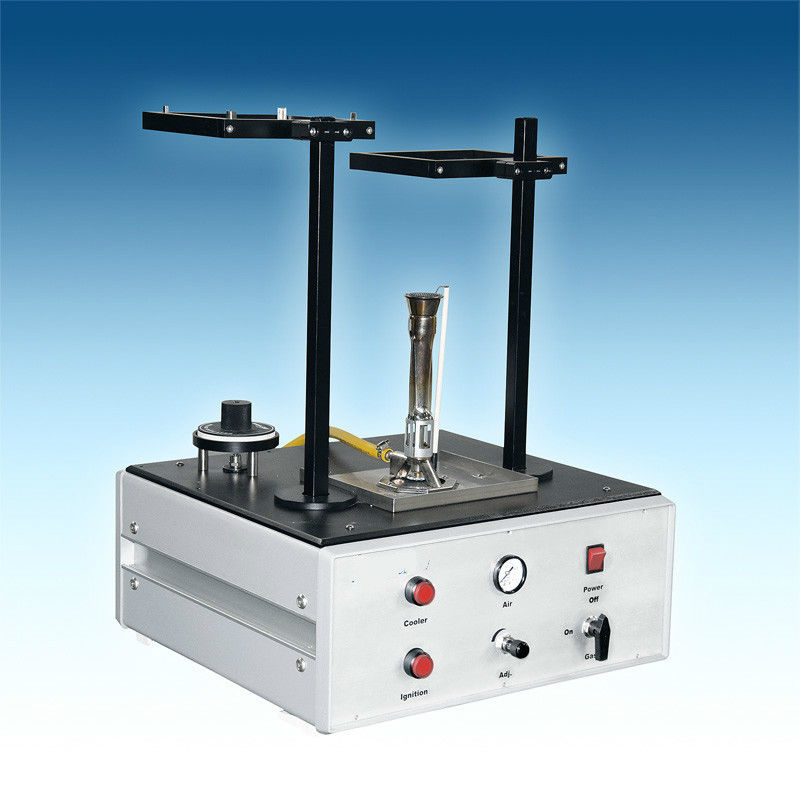

सुरक्षात्मक वस्त्र हीट ट्रांसमिशन इंडेक्स परीक्षण उपकरण 80 kW / m2 BS EN 367 ISO 9151

बीएस एन 367 आईएसओ 9151 सुरक्षात्मक कपड़े हीट ट्रांसमिशन टेस्ट मशीन

80 kW / m2 BS EN 367 ISO 9151 सुरक्षात्मक वस्त्र हीट ट्रांसमिशन इंडेक्स टेस्टिंग उपकरण

परिचय:

थर्मल प्रोटेक्शन इंडेक्स (टीपीआई) या इस परीक्षण के पिछले संस्करणों में इस्तेमाल किए गए अन्य शब्दों के साथ भ्रम से बचने के लिए एक नया शब्द हीट ट्रांसफर इंडेक्स (HTI) पेश किया गया है। हीट ट्रांसफर इंडेक्स की गणना तांबे के डिस्क और 25 method 5 ℃ के शुरुआती तापमान का उपयोग करके इस विधि द्वारा परीक्षण करने पर तापमान में 24 when 0.2 ℃ के तापमान वृद्धि को प्राप्त करने के लिए सेकंड में होती है। हीट ट्रांसफर इंडेक्स ग्रेडिंग सामग्री की एक विधि प्रदान करता है जो यह नहीं दर्शाता है कि परीक्षण की गई सामग्री वास्तविक उपयोग की शर्तों के तहत कोई सटीक सुरक्षात्मक समय देगी।

मानक:

आईएसओ 9151-गर्मी और लौ के खिलाफ सुरक्षात्मक कपड़े - लौ के संपर्क में गर्मी संचरण का निर्धारण

बीएस एन 367 — सुरक्षात्मक कपड़े। गर्मी और आग से सुरक्षा। लौ के संपर्क में गर्मी संचरण का निर्धारण करने के लिए विधि

विशेषताएं:

1. उपकरण EN 367 और ISO9151 मानकों के अनुसार बनाया और निर्मित किया गया है।

2. उपकरण में बर्नर, कवर शीट और तांबे के कैलोरीमीटर के साथ नमूना धारक होते हैं।

3. कवर शीट और नमूना धारक को वायवीय संचरण के माध्यम से नियंत्रित किया जाता है जो स्वचालित रूप से सॉफ्टवेयर द्वारा नियंत्रित होता है।

4. एक क्षैतिज रूप से उन्मुख परीक्षण नमूना इसके नीचे एक मेकर बर्नर की लौ से 80KW / m2 की घटना गर्मी प्रवाह के अधीन है।

5. नमूने के माध्यम से गुजरने वाली गर्मी को एक छोटे से तांबे के कैलोरीमीटर के माध्यम से मापा जाता है और नमूना के साथ संपर्क किया जाता है।

6. कैलोरीमीटर में 12 या 24 ℃ तापमान वृद्धि दर्ज करने का समय सेकंड में दर्ज किया गया है।

7. कैलोरीमीटर-कूलिंग डिवाइस परीक्षण के समय को छोटा करता है।

8. तीन परीक्षण नमूनों के लिए औसत परिणाम की गणना HTI के रूप में की जाती है।

9. 80 kW / m2 के ताप प्रवाह घनत्व का अंशांकन सॉफ्टवेयर द्वारा स्वचालित रूप से किया जाता है।

तकनीकी पैरामीटर :

1. परीक्षक एक नियंत्रण बॉक्स और स्टेनलेस स्टील परीक्षण गैन्ट्री के होते हैं;
2. कॉपर कैलोरीमीटर 99% तांबे से बना है; व्यास 40 मिमी, मोटाई 1.6 मिमी, वजन 18 ग्राम; निरंतर थर्मोकपल;
3. वहाँ 1.6mm मोटी तांबा नमूना समर्थन फ्रेम है; आकार 150 मिमी x150 मिमी, 50 मिमी x 50 मिमी का मध्य छेद है;
4. एल्यूमीनियम कैलोरीमीटर; 149 मिमी x 149 मिमी के आयाम; 6 मिमी की मोटाई; मध्यवर्ती ताकना आकार 90 मिमी; वजन 264 26 13 जी;
5. नमूना समर्थन फ्रेम स्टेनलेस स्टील से बना है; और नमूना दूरी बर्नर मुंह से 50 मिमी है;
6. परीक्षक को यूएसए से आयातित मैकल बर्नर को छोड़ दिया जाता है; बर्नर छिद्र का व्यास 38 मिमी; 2 मिमी है;
7. इनलेट प्रवाह नियंत्रण वाल्व ठीक कैलोरी को जलाने के लिए लौ को समायोजित करता है
8. दबाव नापने का यंत्र और दबाव नियामक आयातित ब्रांड है;
9. धातु की थाली को बर्नर के बीच रखा जाता है और नमूने को गर्म करता है, स्वतंत्र रूप से दूर ले जाया जा सकता है;
10. टाइमर सटीकता 0.1s है;
11. नमूना आकार 140mmx 140mm;
12. एक धातु की प्लेट से लैस; आकार 140 मिमी x 140 मिमी है;
13. पीएलसी और टच स्क्रीन बुद्धिमान नियंत्रण प्रणाली ;; सिस्टम स्वचालित रूप से कैलोरी मान की गणना करता है;
14. स्वचालित प्रज्वलन, स्वचालित समय की प्रणाली;
15. परीक्षण डेटा स्वचालित रूप से सहेजा गया और पुनर्प्राप्ति प्रणाली है, परीक्षण रिपोर्ट को स्वतंत्र रूप से मुद्रित किया जा सकता है;
16. थर्मोकपल सटीकता 0.1 ThermC है;
17. परीक्षण तालिका का आकार: 650 मिमी x 350 मिमी x 650 मिमी
18. बिजली की आपूर्ति 220V 50 / 60Hz,
