एएसटीएम C518 स्थिर - हीट फ्लो मीटर द्वारा राज्य थर्मल चालकता गुण परीक्षक

एएसटीएम C518 हीट फ्लो मीटर द्वारा स्थिर-राज्य थर्मल चालकता गुण परीक्षक

विवरण:

थर्मल चालकता और प्रतिरोधकता का परीक्षण करने के लिए गर्मी प्रवाह मीटर का उपयोग करने वाला लोकप्रिय तरीका, कंप्यूटर के साथ मिलकर ऑटो निरीक्षण और रिपोर्ट पीढ़ी प्राप्त कर सकता है।

यह परीक्षण विधि आसान, त्वरित और अच्छी पुनरावृत्ति है, जो धातु सामग्री के आर एंड डी को स्थानांतरित करने के लिए उपयुक्त है। यह प्लास्टिक, रबर, सिरेमिक, कांच, ग्रेफाइट और अन्य गर्मी इन्सुलेट सामग्री के परीक्षण के लिए भी इस्तेमाल किया जा सकता है।

मानक:

आईएसओ 8301 थर्मल इन्सुलेशन - स्थिर-राज्य थर्मल प्रतिरोध और संबंधित गुणों का निर्धारण - हीट फ्लो मीटर तंत्र

जीबी / टी 10295 थर्मल इन्सुलेशन - स्थिर-राज्य थर्मल प्रतिरोध और संबंधित गुणों का निर्धारण - हीट फ्लो मीटर तंत्र

गर्मी प्रवाह मीटर उपकरण के माध्यम से स्थिर-राज्य थर्मल ट्रांसमिशन गुणों के लिए एएसटीएम सी 518 मानक परीक्षण विधि

एन 12667 निर्माण सामग्री और उत्पादों का थर्मल प्रदर्शन - संरक्षित गर्म प्लेट और गर्मी प्रवाह मीटर विधियों के माध्यम से थर्मल प्रतिरोध का निर्धारण - उच्च और मध्यम थर्मल प्रतिरोध के उत्पाद;

विशिष्टता:

1. गर्मी चालकता का क्षेत्र: शीट नमूना 0.01-10W / mk, सटीकता 3% से कम।

2. थर्मल प्रतिरोध माप: 0.1 ~ 8 एम 2 के / डब्ल्यू

3. नमूना आयाम: 100 * 100 मिमी, मोटाई 5 ~ 20 मिमी।

4. ठंड की सतह: तापमान का पता लगाने के लिए 10 ℃ ~ 50 ℃, डिजिटल डिस्प्लेर, 0.1 स्तर सटीकता। डीपीआई 0.01 ℃।

5. गर्मी की सतह अस्थायी नियंत्रण: कमरे अस्थायी ।- 99.99 ℃, तापमान, 0.1 स्तर सटीकता का पता लगाने के लिए उच्च अस्थायी डिजिटल डिस्प्लेर का उपयोग करें। डीपीआई 0.01 ℃। फ्लैट प्रकार हीटर, दो-तरफ़ा नियंत्रणीय।

6. ठंडी सतह पानी के स्नान के शीतलन का उपयोग करती है।

7. स्वचालित रूप से परीक्षण करने के लिए कंप्यूटर का उपयोग करें।

8. WPY हीट फ्लो मीटर, हीट फ्लो फीचर 23.26w / m2 * mV का उपयोग करें।

9. Plexiglas के पवन आवरण का उपयोग करें, ताकि पूरे परीक्षण पाठ्यक्रम को सीधे देखा जा सके।

10. ठंडा और गर्म प्लेट हीट ट्रांसफरिंग क्षेत्र: 150 × 150 (मिमी)

11. ठंड और गर्म प्लेट समायोज्य अंतराल दूरी: 0-160 (मिमी)।

परीक्षण प्रक्रिया:

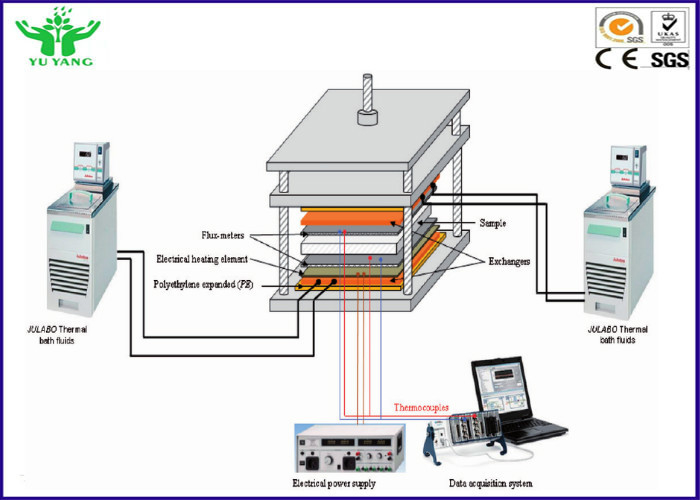

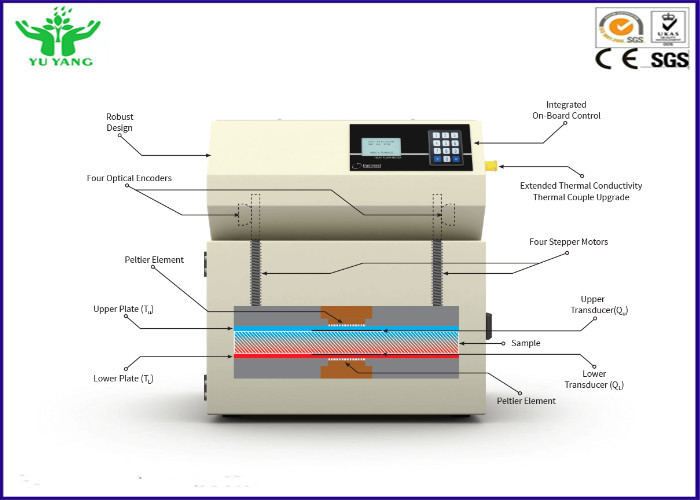

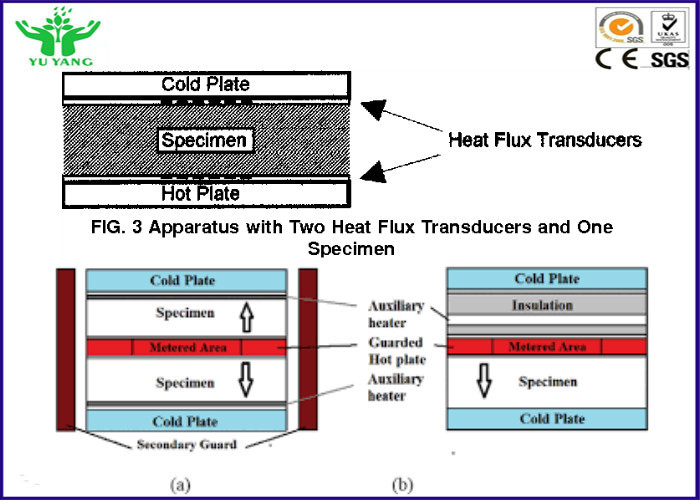

यह परीक्षण हीट फ्लो मीटर अप्लायंस (एचएफएम) का उपयोग करता है। हीट फ्लो मीटर में एक कोल्ड प्लेट और एक गर्म प्लेट होती है जो हीट फ्लो को मापने के लिए हीट फ्लक्स ट्रांसड्यूसर को शामिल करती है। मापी जाने वाली सामग्री को दो प्लेटों के बीच रखा जाता है जिन्हें गर्म से ठंडे प्लेट में गर्मी का प्रवाह बनाने के लिए अलग-अलग तापमानों पर नियंत्रित किया जाता है, जिसे ट्रांसड्यूसर द्वारा मापा जाता है। डिवाइस को ज्ञात तापीय चालकता की सामग्री के खिलाफ कैलिब्रेट किया जाता है और इसका उपयोग मोटाई और चालकता की एक विस्तृत श्रृंखला में फ्लैट सामग्री को मापने के लिए किया जा सकता है। टेस्ट आमतौर पर 35ºF और 110 ,F के बीच औसत तापमान के साथ किया जाता है, जिसमें सबसे आम 75ºF होता है। आमतौर पर 40 temperatureF - 50ºF का तापमान अंतर होता है।

अंतिम परिणाम:

थर्मल चालकता (k- मूल्य) और थर्मल प्रतिरोध (R-Value) निर्धारित किए जाते हैं। इन मूल्यों का उपयोग किसी सामग्री के माध्यम से ऊर्जा के नुकसान को निर्धारित करने के लिए किया जा सकता है। इस परीक्षण का उपयोग इन्सुलेशन सामग्री के लिए आर-वैल्यू नियमों को संतुष्ट करने के लिए किया जा सकता है, जैसे कि यूएस फेडरल ट्रेड कमीशन के "आर-वैल्यू रूल" (10 सीएफआर 460)।

विशेष टिप्पणीया:

इस पद्धति का उपयोग अक्सर एएसटीएम सी 177 के विकल्प के रूप में किया जा सकता है, जो एक ही उपकरण का उपयोग करता है जो एक अलग उपकरण का उपयोग करता है जिसे गार्डेड हॉट प्लेट अप्लाएंस (जीएचपी) के रूप में जाना जाता है।
