उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YUYANG
प्रमाणन:
ISO 8301, GB/T 10295, ASTM C518, EN 12667
मॉडल संख्या:
YY165

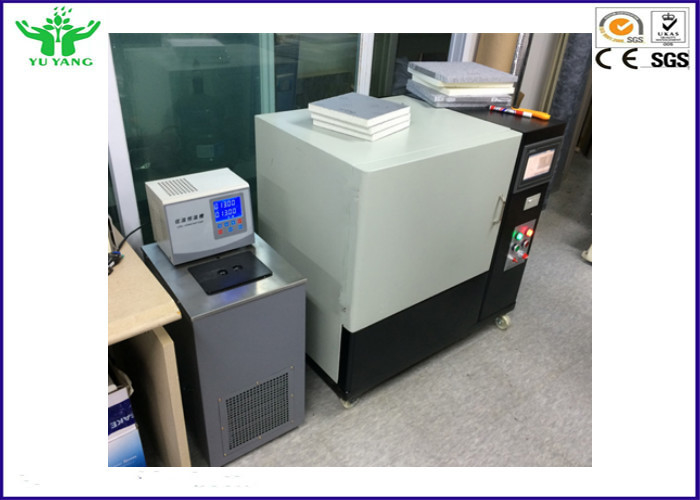

आईएसओ 8301, EN 12667 हीट फ्लो मीटर की थर्मल कंडक्टिविटी टेस्टर 0.1 ~ 8.0 m2K / W
विवरण:
यह मुख्य रूप से इन्सुलेशन सामग्री, ग्लास, फाइबर, फोम और इतने पर की तापीय चालकता का परीक्षण करने के लिए उपयोग किया जाता है। परीक्षण सामग्री में फाइबर बोर्ड, लूज़िंग फिलर ग्लास फाइबर, रॉक वूल, फोम प्लास्टिक (XPS / EPS / PUR, आदि), इंटर-लेयर कम्पोजिट प्लेट, वैक्यूम प्लेट, रबर उत्पाद, सीमेंट (कंक्रीट) उत्पाद, पाउडर सामग्री, भराव सामग्री , जिप्सम बोर्ड और इतने पर। थर्मल चालकता माप का DRH300 गुणांक ASTM C 518, ISO8302, ISO 8301, JIS b 1412, DIN EN 12939, DIN EN 13163 DIN EN 12667 और प्रासंगिक अंतर्राष्ट्रीय मानकों के अनुरूप है। यह अपने स्थिर और सटीक तापमान नियंत्रण प्रौद्योगिकी, कंप्यूटर इंटरफेस, सॉफ्टवेयर की वास्तविक समय की निगरानी और नियंत्रण, डेटा प्रसंस्करण और बचत कनेक्टिंग के साथ राष्ट्रीय तापीय चालकता माप मानक के पूर्ण अनुपालन में है। इन फायदों के साथ, यह व्यापक रूप से सामग्री गुणों का पता लगाने वाले संगठन, वैज्ञानिक अनुसंधान संस्थान, कारखाने के गुणवत्ता का पता लगाने वाले विभाग, उच्च शिक्षा शिक्षण और अनुसंधान संस्थानों में लागू किया जाता है।
मानक:
आईएसओ 8301 थर्मल इन्सुलेशन - स्थिर-राज्य थर्मल प्रतिरोध और संबंधित गुणों का निर्धारण - हीट फ्लो मीटर तंत्र
जीबी / टी 10295 थर्मल इन्सुलेशन - स्थिर-राज्य थर्मल प्रतिरोध और संबंधित गुणों का निर्धारण - हीट फ्लो मीटर तंत्र
गर्मी प्रवाह मीटर उपकरण के माध्यम से स्थिर-राज्य थर्मल ट्रांसमिशन गुणों के लिए एएसटीएम सी 518 मानक परीक्षण विधि
एन 12667 निर्माण सामग्री और उत्पादों का थर्मल प्रदर्शन - संरक्षित गर्म प्लेट और गर्मी प्रवाह मीटर विधियों के माध्यम से थर्मल प्रतिरोध का निर्धारण - उच्च और मध्यम थर्मल प्रतिरोध के उत्पाद;
विशेषताएं:
1. इसमें फजी गार्ड प्लेट है जो हॉट प्लेट तापमान ट्रैकिंग और सटीक नियंत्रण तकनीक है
2. तापीय चालकता और ताप शक्ति का स्व-अंशांकन कार्य
3. परीक्षण टुकड़ा की मोटाई और औसत तापमान के लिए मुआवजा
4. सॉफ्टवेयर प्रणाली, डेटा विश्लेषण और रिपोर्टिंग आउटपुट फ़ंक्शन को मापने वाले स्वचालित थर्मल विश्लेषण।
विशिष्टता:
| थर्मल चालकता रेंज | 0.005 ～ 2.3 डब्ल्यू / एम • के |
| repeatability; शुद्धता | 1% ±; ± 3% |
| थर्मल प्रतिरोध रेंज | 0.1 ~ 8.0 मीटर 2 के / डब्ल्यू |
| तापमान सीमा | आरटी ~ 60 ℃ |
| शीतलन प्रणाली | बाहरी जल स्नान / संपीड़ित हवा |
| गर्म प्लेट का तापमान | कमरे का तापमान ~ 99.99 ℃ |
| ठंडी थाली का तापमान | उच्च परिशुद्धता डिजिटल डिस्प्ले इंस्ट्रूमेंट तापमान माप के साथ 10 ° C <° 0.1 ° C थर्मोस्टैटिक नियंत्रण |
| उच्च परिशुद्धता डिजिटल प्रदर्शन तापमान माप, सटीकता / संकल्प के साथ थर्मास्टाटिक नियंत्रण | 0.1 ℃ / 0.01 ℃ |
| नमूने का आकार | 300 * 300 मिमी मोटाई: 5 से 50 मिमी |
| प्लेट तापमान नियंत्रण प्रणाली | स्वचालित बुद्धिमान पीआईडी नियंत्रण, प्रोग्राम करने योग्य डेटा बिंदु: 10 से अधिक |
| पर्यावरण की स्थिति | कमरे का तापमान: 18 ~ 25 ℃, आर्द्रता: 20 ~ 80% आरएच |
| डेटा परिणाम विश्लेषण | स्वचालित थर्मल विश्लेषण सॉफ्टवेयर, विंडोज 7 / एक्सपी / एसपी 2, अंग्रेजी |
| वोल्टेज आपूर्ति | एसी 220V 220 5%, शक्ति: 3.0kw |
| बाहरी आयाम; कुल भार | 89 * 60 * 90 (सेमी); 110kg |
परीक्षण प्रक्रिया:

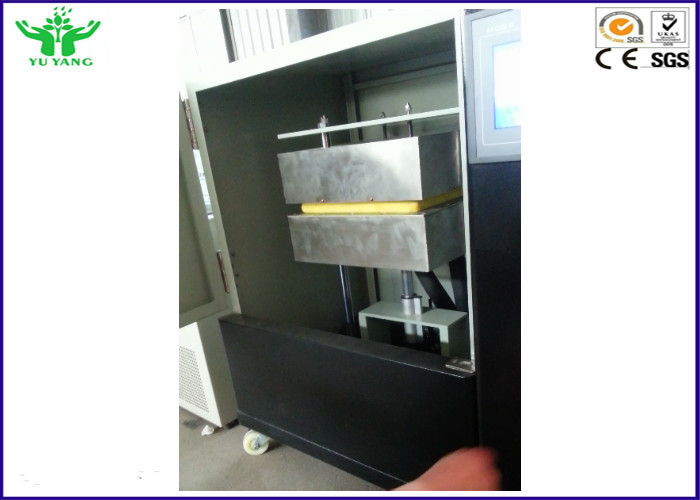

यह परीक्षण हीट फ्लो मीटर अप्लायंस (एचएफएम) का उपयोग करता है। हीट फ्लो मीटर में एक कोल्ड प्लेट और एक गर्म प्लेट होती है जो हीट फ्लो को मापने के लिए हीट फ्लक्स ट्रांसड्यूसर को शामिल करती है। मापी जाने वाली सामग्री को दो प्लेटों के बीच रखा जाता है जिन्हें गर्म से ठंडे प्लेट में गर्मी का प्रवाह बनाने के लिए अलग-अलग तापमानों पर नियंत्रित किया जाता है, जिसे ट्रांसड्यूसर द्वारा मापा जाता है। डिवाइस को ज्ञात तापीय चालकता की सामग्री के खिलाफ कैलिब्रेट किया जाता है और इसका उपयोग मोटाई और चालकता की एक विस्तृत श्रृंखला में फ्लैट सामग्री को मापने के लिए किया जा सकता है। टेस्ट आमतौर पर 35ºF और 110 ,F के बीच औसत तापमान के साथ किया जाता है, जिसमें सबसे आम 75ºF होता है। आमतौर पर 40 temperatureF - 50ºF का तापमान अंतर होता है।
अंतिम परिणाम:
थर्मल चालकता (k- मूल्य) और थर्मल प्रतिरोध (R-Value) निर्धारित किए जाते हैं। इन मूल्यों का उपयोग किसी सामग्री के माध्यम से ऊर्जा के नुकसान को निर्धारित करने के लिए किया जा सकता है। इस परीक्षण का उपयोग इन्सुलेशन सामग्री के लिए आर-वैल्यू नियमों को संतुष्ट करने के लिए किया जा सकता है, जैसे कि यूएस फेडरल ट्रेड कमीशन के "आर-वैल्यू रूल" (10 सीएफआर 460)।
विशेष टिप्पणीया:
इस पद्धति का उपयोग अक्सर एएसटीएम सी 177 के विकल्प के रूप में किया जा सकता है, जो एक ही उपकरण का उपयोग करता है जो एक अलग उपकरण का उपयोग करता है जिसे गार्डेड हॉट प्लेट अप्लाएंस (जीएचपी) के रूप में जाना जाता है।
