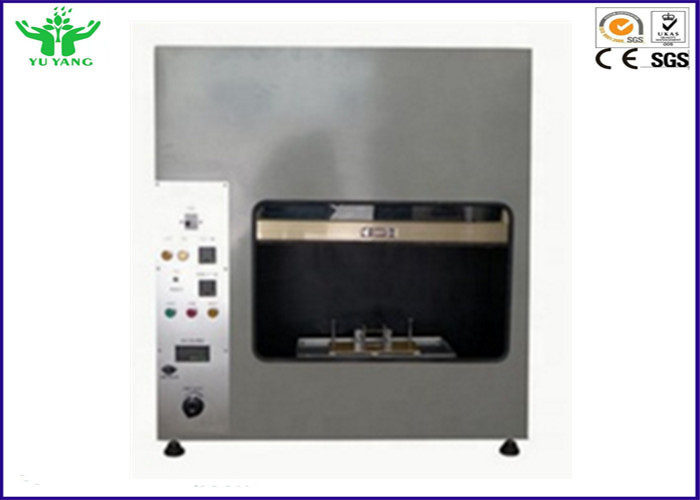

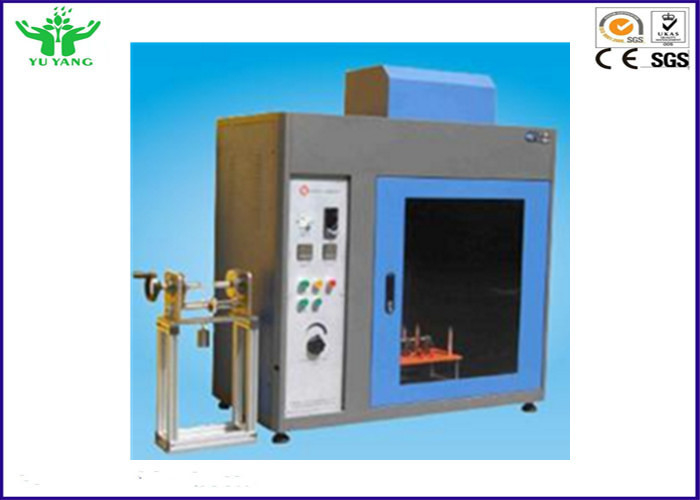

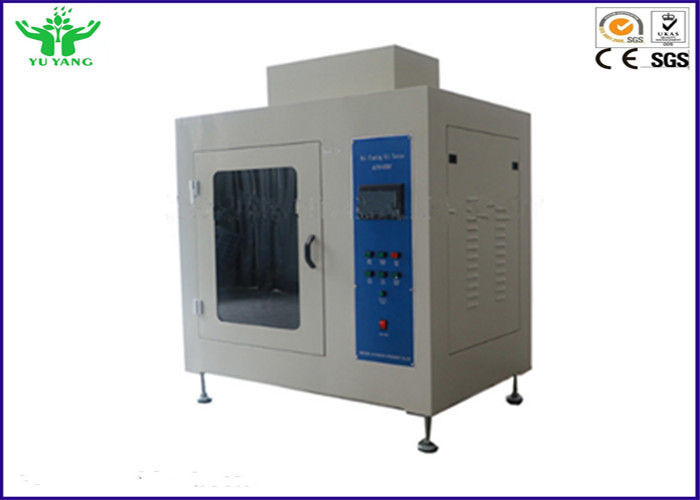

IEC 60695-2-20 हॉट वायर इग्निशन टेस्ट उपकरण हॉट वायर इग्निशन परीक्षक

आवेदन:

यह इग्निशन खतरनाक परीक्षण करने के लिए इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरण सामग्री के लिए उपयुक्त है। यह उष्मा स्रोत या इग्निशन स्रोत का अनुकरण करता है, जो चमक घटक और अधिभार प्रतिरोध का कारण बनता है जो थोड़े समय में थर्मल तनाव का कारण बन सकता है। वायर-वायर कॉइल इग्निशन परीक्षण विशिष्ट आकार (Dia: 0.5 मिमी; लंबाई: 250 मिमी) और विशिष्ट सामग्री (Ni80) को अपनाता है; हीटर पट्टी की / Cr20) जो आवश्यक ताप शक्ति (0.26W / मिमी) और निर्दिष्ट समय (8s ~ 12s) के साथ पूर्व-annealed है। फिर निश्चित तार लपेटन तनाव (5.4N) और निश्चित तार लपेटन दूरी (6.35 मिमी) के अनुसार 5 चक्रों के लिए नमूना पर कुंडल हीटर पट्टी। फिर हीटर स्ट्रिप को लपेटने के साथ नमूना लें, जब तक कि 120 डिग्री तक गर्म बिजली (0.26W / मिमी) के तहत परीक्षण न हो जाए, तब तक उपयोगकर्ता आग के जोखिम का आकलन कर सकते हैं कि क्या नमूना प्रज्वलित होता है और प्रज्वलित समय।

पैरामीटर :

विशेष विवरण:

अन्न धारक की दूरी: 250 मिमी

नमूना धारक की दूरी और ऊंचाई: 70 मिमी

ऊँचाई: 60 मिमी (कनेक्टर प्लेट की सतह से स्टैंड की सतह की दूरी)

तार लपेटने का तनाव और इसकी दूरी: 5.4N N 0.05N, 6.3 मिमी (0.2 मिमी (31.5 मिमी 5 0.5 मिमी के भीतर, कुंडल 5 चक्र, राष्ट्रीय मानक 6 मिमी है)

समय और शक्ति की घोषणा: 8s ~ 12s (डिजिटल प्रदर्शन पूर्व निर्धारित किया जा सकता है)। 0.26W / मिमी% 4% (डिजिटल प्रदर्शन समायोज्य है)

परीक्षण समय और शक्ति 120s (1s ~ 999.9s डिजिटल प्रदर्शन पूर्व निर्धारित किया जा सकता है), 0.26W / मिमी display 4% (डिजिटल प्रदर्शन समायोज्य है)

मानक:

GB4943 - 2001, IEC60950: 1999, IEC60695-2-20, UL60950, ASTM D3874 - 1997
