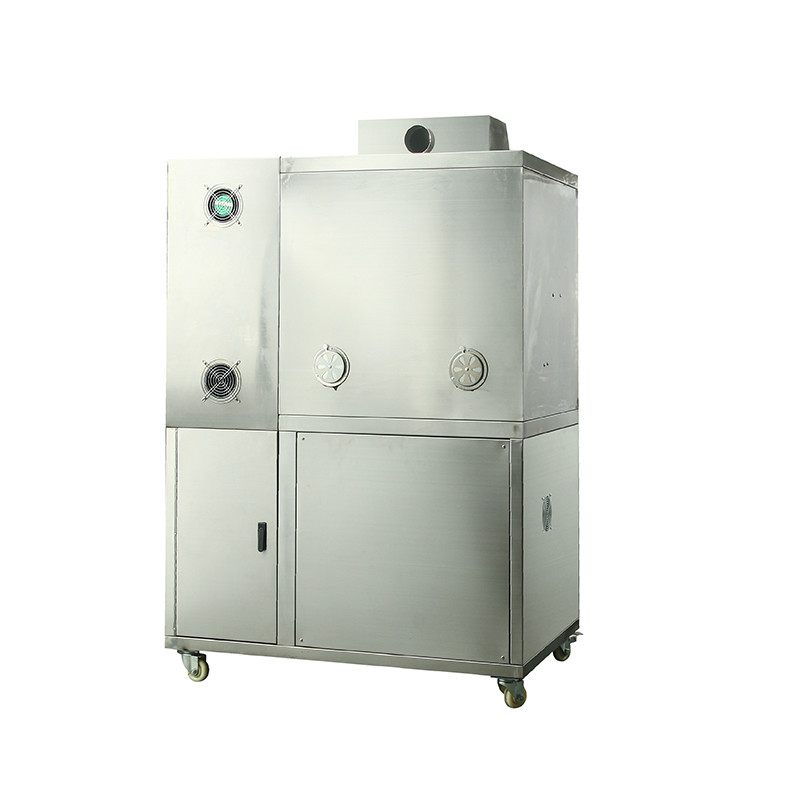

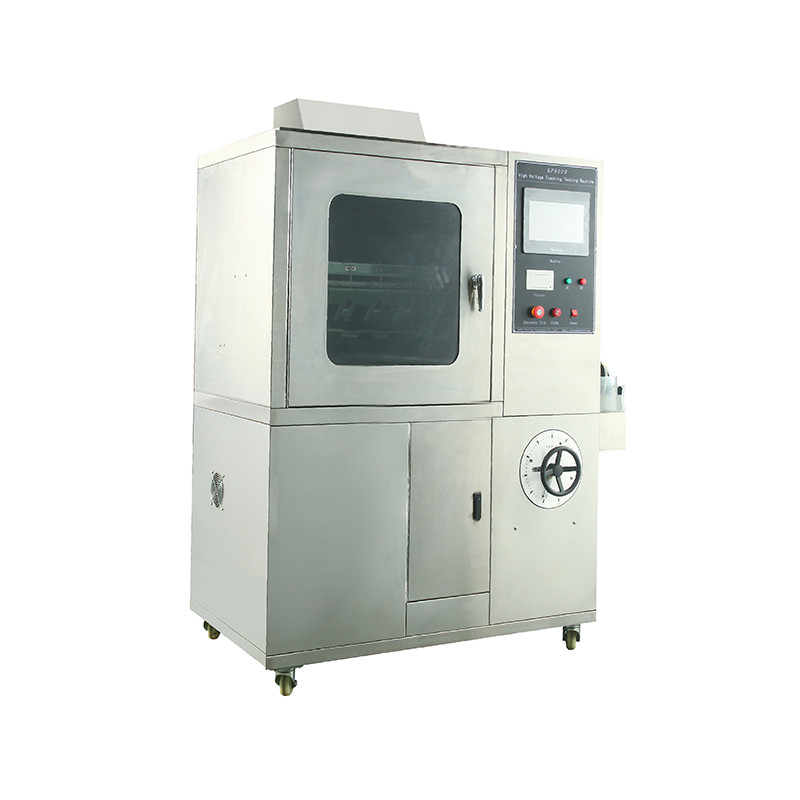

ट्रैकिंग और कटाव परीक्षण के लिए इलेक्ट्रॉनिक उत्पादों, घरेलू उपकरणों और अन्य सामग्रियों के प्रतिरोध के लिए उच्च वोल्टेज ट्रैकिंग टेस्टर सूट, आवृत्ति (48HZ-62HZ) या संबंधित डीसी वोल्टेज, तरल संदूषक और रैंप के नमूनों को विद्युत प्रतिरोध द्वारा ट्रैकिंग और क्षरण माप के तहत मूल्यांकन किया गया है। ट्रैकिंग और कटाव के स्तर के लिए विद्युत इन्सुलेट सामग्री प्रतिरोध की गंभीर पर्यावरणीय स्थिति।
मानक:
आईईसी 60587-1984, जीबी/टी6553-2003,
एएसटीएम डी 2303 तरल-संदूषक, इच्छुक-विमान ट्रैकिंग और इन्सुलेट सामग्री के क्षरण के लिए मानक परीक्षण के तरीके
आईईसी 60587: गंभीर परिवेशी परिस्थितियों में उपयोग किए जाने वाले विद्युत इन्सुलेट सामग्री के ट्रैकिंग और क्षरण के प्रतिरोध के मूल्यांकन के लिए परीक्षण विधियां
विशेषता:
1. अति-वर्तमान सुरक्षा: जब नमूने के माध्यम से बहने वाला विद्युत प्रवाह 60 एमए से अधिक होता है
2. श्रृंखला प्रतिरोध का चयन: 1 kΩ, 10 kΩ, 22 kΩ, 33 kΩ 1% ग्रेड 200 W
3. परिवर्तनीय वोल्टेज सेटिंग्स: 0 ~ 6 केवी
4. वोल्टमीटर के साथ दर्ज मूल्य के बारे में 1.5% सटीकता
5. टाइमर का उपयोग करना, घंटे / मिनट / सेकंड द्वारा एक साधारण परीक्षण घंटे सेटिंग फ़ंक्शन
6. अधिसूचना समारोह: 6 घंटे के परीक्षण में, यदि नमूना खराब है, तो बजर और चमकती रोशनी काम करना शुरू कर देती है।
7. सिरिंज पंप एक निरंतर प्रवाह की स्थिति बना सकता है (प्रवाह दर मेमोरी फ़ंक्शन)
8. विद्युत चालन मीटर प्रदूषकों को माप सकता है - प्रतिरोधकता (0.1Ωm ~ 10 kΩm) और तापमान (0 ~ 100 ° C) माप
9. डिजिटल गहराई नापने का यंत्र: ± 0.01m सटीकता
10. इंसुलेटेड टेस्ट बॉक्स जो हाई-वोल्टेज टेस्ट में सुरक्षित है
विशेष विवरण:
1. इलेक्ट्रोड: 0.5 मिमी मोटी सामग्री: स्टेनलेस स्टील;
2. ऊपरी और निचली इलेक्ट्रोड दूरी: 50.0 मिमी ± 0.1;
3. परीक्षण वोल्टेज: 100V-6000V स्टीप्लेस समायोज्य;
4. नियामक: आउटपुट: 0 ~ 250V समायोज्य, क्षमता 5KVA;
5. टेस्ट ट्रांसफॉर्मर क्षमता: 5KVA, AC6000V (या DC6000V वैकल्पिक) का उच्चतम आउटपुट वोल्टेज;
6. उच्च परिशुद्धता वोल्टेज नियामक आउटपुट पावर: AC220V 6000W, ± 1% की सटीकता;
7. लूप करंट 60mA है, आउटपुट वोल्टेज को काट देता है;
8. परीक्षण का समय: 6 घंटे;
9. सटीकता छोड़ना: 0.5%;
10. वोल्टेज स्थिरता: + 1%;
11. न्याय करने के लिए निशान:
मानक GB/T6553-2003/4.1.2 के अनुसार, नमूना पर लागू वोल्टेज (2.5k V, 3 5K V और 4.5KV), और एक निश्चित वेग के साथ वर्तमान संदूषण में 60mA से नीचे चला जाता है, लगातार 6H लेकिन प्रवाह के माध्यम से होता है ;
12. ड्रॉपिंग डिवाइस:
लीफ परिशुद्धता पेरिस्टाल्टिक पंप, प्रवाह दर 0.00185 से 20 मिलीलीटर / मिनट तक, 0.1 ~ 50 आरपीएम की कार्य गति, प्रवाह सटीकता त्रुटि: <0.5%;
13. आउटपुट वोल्टेज: एसी / डीसी (स्विच करने योग्य)
14. प्रायोगिक समूह: पांच समूह
15. नियंत्रण उपकरण: सीमेंस पीएलसी + ताइवान वेन व्यू टच स्क्रीन नियंत्रण, नियंत्रण परिशुद्धता, सरल ऑपरेशन, डिजाइन मानवीकरण, परीक्षण का अंत स्वचालित रूप से रिपोर्ट उत्पन्न करता है, पैनल थर्मल प्रिंटर समय पर परीक्षा परिणाम प्रिंट कर सकता है; 16. स्टूडियो का आकार: 900L * 650W * 950H (मिमी);मात्रा 0.56m3 है।
17. मामला: SUS304 स्टेनलेस स्टील (वायर ड्राइंग);
18. सीलिंग डिवाइस के साथ 316 स्टेनलेस स्टील से बना सीवेज टैंक।
19. उपकरण आयाम: 1300L * 700W * 1800H (मिमी)
20. वजन: 200KG
