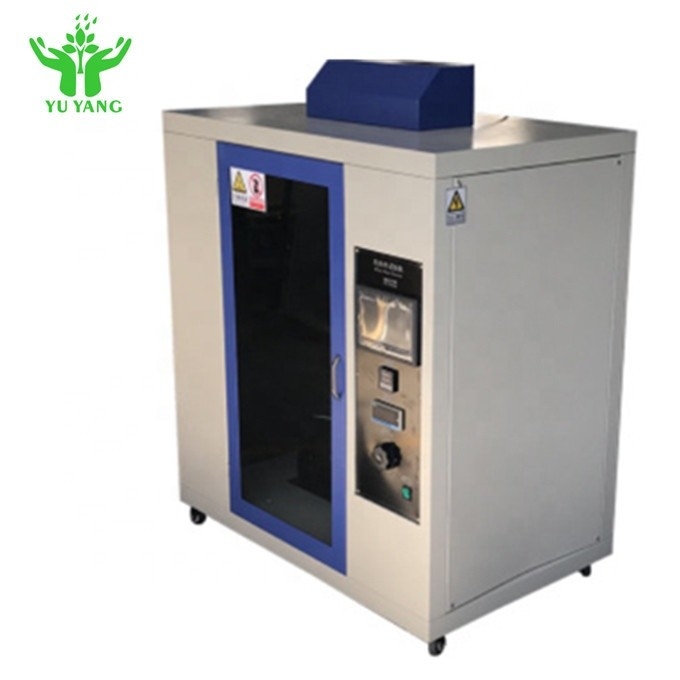

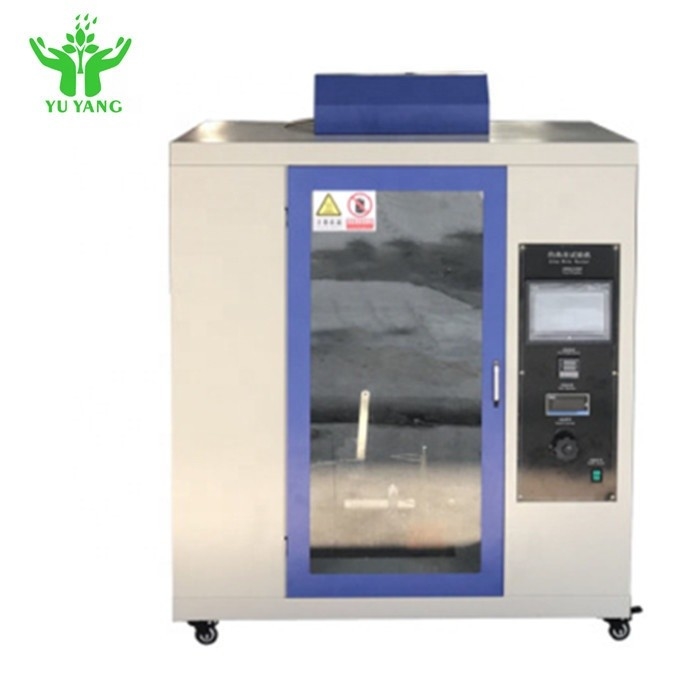

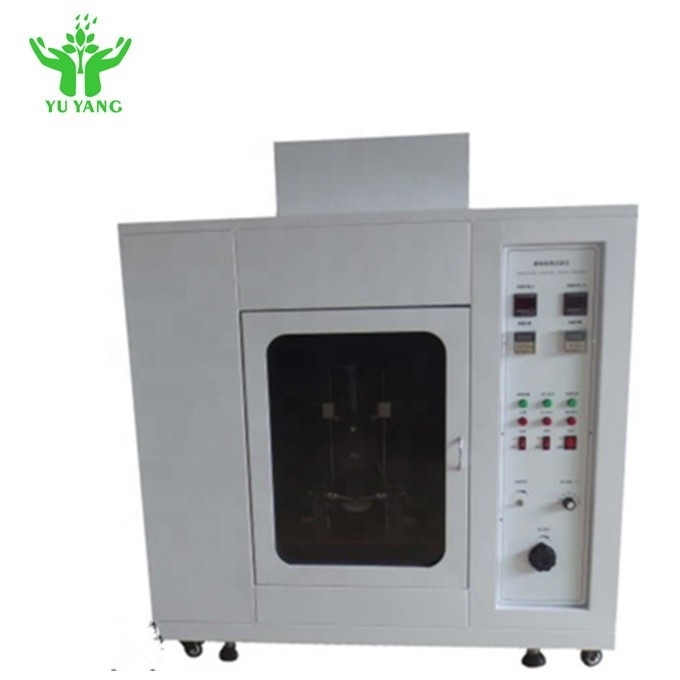

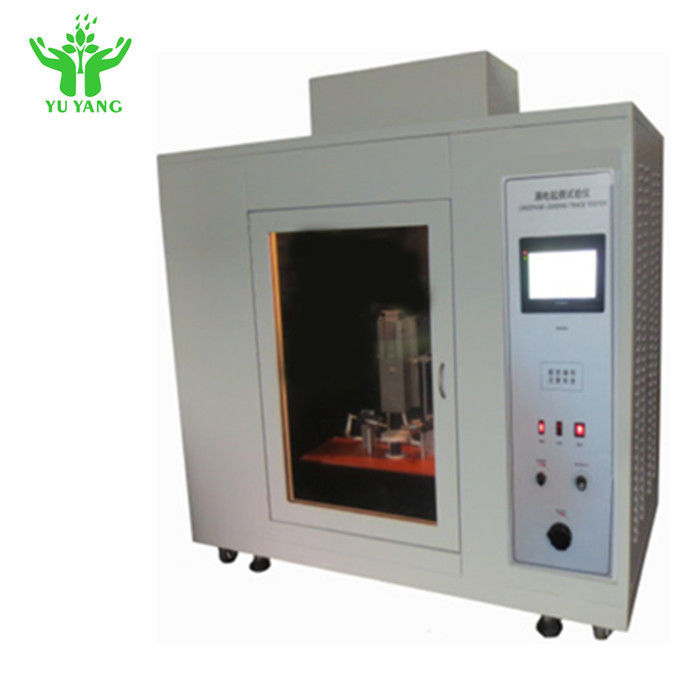

ASTM D3638-92 ट्रैकिंग इंडेक्स टेस्टर, 44-50Drops / Cm3 लो वोल्टेज टेस्ट

ASTM D3638-92 लो वोल्टेज ट्रैकिंग इंडेक्स टेस्टर ज्वलनशीलता परीक्षण उपकरण

विवरण:

ASTM D3638-92 कम वोल्टेज ट्रैकिंग परीक्षक गीला / नमी की स्थिति, परीक्षण ट्रैकिंग सूचकांक (CTI) का अनुकरण करता है

और एंटी ट्रैकिंग इंडेक्स (पीटीआई)।इसका उपयोग विद्युत इलेक्ट्रॉनिक उत्पादों, ठोस इन्सुलेट सामग्री के लिए किया जाता है

घरेलू विद्युत उपकरण और अन्य उत्पाद।

परिक्षण विधि:

ठोस इन्सुलेट सामग्री की सतह पर, शासित 2mmx5mm प्लैटिनम इलेक्ट्रोड पर, एक निश्चित

वोल्टेज और 30 का समय निर्धारित करें, 35 मिमी ऊंचाई पर शासित ड्रॉप वॉल्यूम (0.1% एनएच 4 सीएल) ड्रिप करें, फिर ठोस का मूल्यांकन करें

संयुक्त विद्युत क्षेत्र और मध्यम प्रदूषण सहिष्णुता क्षमता के तहत इन्सुलेशन सामग्री की सतह,

इसका ट्रैकिंग इंडेक्स (सीटीआई) और एंटी ट्रैकिंग इंडेक्स (पीटीआई) निर्धारित करें।

परीक्षण मानक:

IEC60112: 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 और अन्य समकक्ष परीक्षण

मानक।

विशेष विवरण:

1. इलेक्ट्रोड सामग्री: प्लेटिनम/स्टेनलेस स्टील

2. इलेक्ट्रोड आकार: (2mm±0.1mm)x(5mm±0.1mm)x(40mm±5mm), प्लेटिनम इलेक्ट्रोड 12mm, 30°±2° cant

3. इलेक्ट्रोड दूरी: 4.0 मिमी ± 0.01 मिमी, कोण 60 डिग्री ± 5 डिग्री

4. इलेक्ट्रोड दबाव: 1.00N ± 0.001N

5. परीक्षण समाधान प्रतिरोध: समाधान A 0.1%NH 4CI, 3.95±0.05 .m, समाधान B 1.98±0.05 .m

6. ड्रॉप वॉल्यूम: 20 बूँदें 0.380~0.480g, 50 बूँदें 0.997~1.147g (समायोज्य)

7. ड्रॉप ऊंचाई: 35 मिमी ± 5 मिमी (समायोज्य)

8. ड्रॉप टाइम: 30s±10.1s, डिजिटल डिस्प्ले, प्रीसेट, 50 ड्रॉप टाइम 24.5min±2min

9. ड्रॉप मात्रा: 1-9999, डिजिटल डिस्प्ले, प्रीसेट

10. हवा की गति का परीक्षण करें: 0.2m/s

11. टेस्ट वोल्टेज: 100V ~ 1000V (25V स्केल डिवीजन, समायोज्य)

12. पावर वोल्टेज ड्रॉप: 8% जब 1.0 ए ± 0.1 ए

13. बाहरी कक्ष आयाम: 600Wx1000Hx500D मिमी

14. एयर आउटलेट व्यास: 100 मिमी

15. बिजली की आपूर्ति: एसी 1 चरण 220V 50/60 हर्ट्ज 500W
