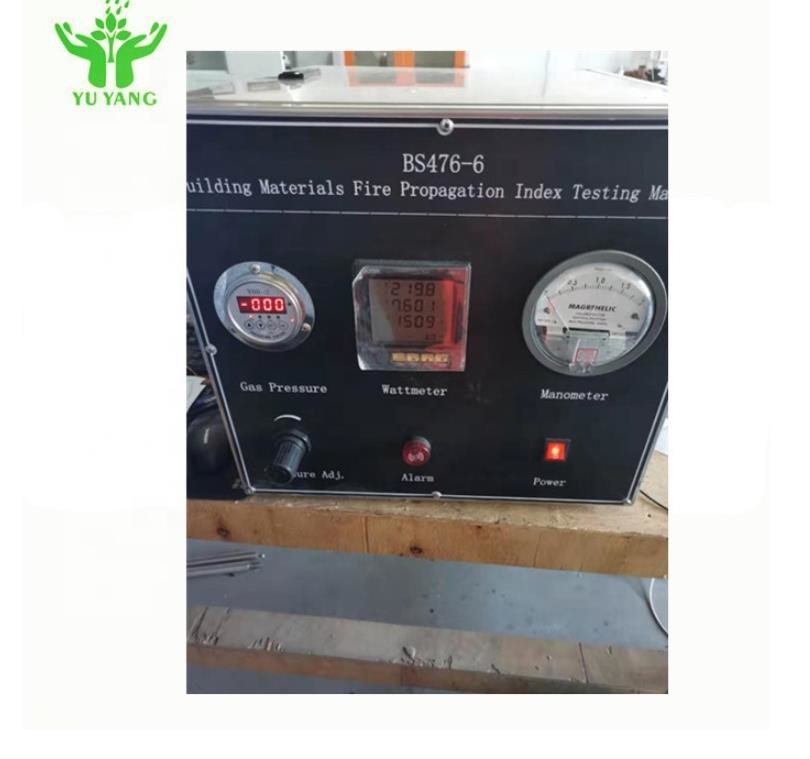

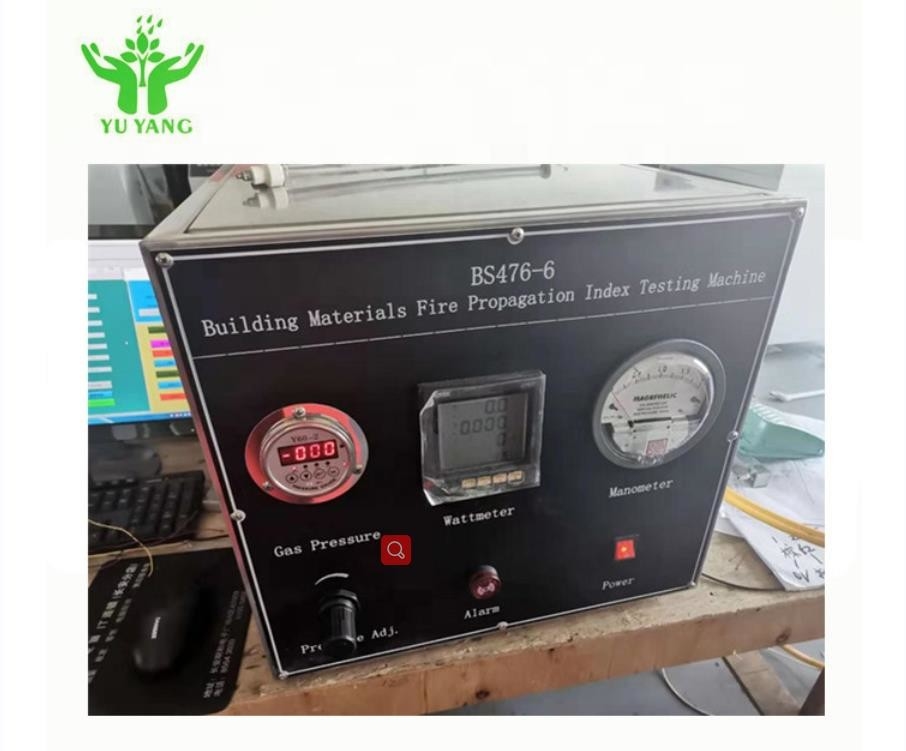

बीएस 476-6 निर्माण सामग्री और संरचनाओं के लिए प्रसार ज्वलनशीलता परीक्षण मशीन

BS476-6 का अनुपालन करें "निर्माण सामग्री और संरचनाओं पर अग्नि परीक्षण - उत्पादों के लिए अग्नि प्रसार के लिए परीक्षण की विधि" BS476-6: "निर्माण सामग्री और भवन घटकों के अग्निरोधी परीक्षण के लिए परीक्षण विधियाँ - उत्पाद लौ प्रसार के लिए परीक्षण विधियाँ"।

मुख्य तकनीकी पैरामीटर

1. उपकरण संरचना: दहन कक्ष, नमूना धारक और इलेक्ट्रॉनिक नियंत्रण भाग से बना;
2. दहन कक्ष: इसमें एक क्षैतिज गैस बर्नर और दो इलेक्ट्रिक हीटिंग तत्व होते हैं, और इसमें एक अलग करने योग्य स्टील चिमनी और फेयरिंग होती है।दहन कक्ष के आंतरिक आयाम 190 मिमी X 190 मिमी X 90 मिमी हैं।कक्ष की दीवार में 1 सेमी मोटा कैल्शियम सिलिकेट बोर्ड होता है।दहन कक्ष के सामने एक 96mm*25mm एयर इनलेट और एक 50mm*50mm अभ्रक देखने वाली खिड़की है।नमूना आधार दहन कक्ष के पीछे तय किया गया है।कमरे में गैस लैंप और 4 इलेक्ट्रिक हीटिंग तत्व हैं।शीर्ष पर एक चिमनी और एक चल टोपी है।
3. नमूना धारक: 22 मिमी की चौड़ाई और 12.5 मिमी की मोटाई के साथ कैल्शियम सिलिकेट बोर्ड से बना एक चौकोर आकार का नमूना धारक।बाहरी किनारे का आकार 265 मिमी * 265 मिमी और भीतरी किनारे का आकार 225 मिमी * 225 मिमी है।चारों कोनों में से प्रत्येक में 8 मिमी के व्यास के साथ एक गोलाकार छेद है।8 मिमी के व्यास के साथ, दहन कक्ष के चारों कोनों में से प्रत्येक पर क्षैतिज रूप से फैली एक स्टेनलेस स्टील की छड़ होती है।नमूना धारक के चारों कोनों पर गोल छेद में डालें।स्टेनलेस स्टील रॉड के सामने के छोर पर 4 मिमी के व्यास के साथ चार गोल छेद होते हैं।नमूना धारक, अंशांकन प्लेट या नमूना, गैर-दहन समर्थन, कैल्शियम सिलिकेट बैक प्लेट का उपयोग वसंत और धातु पिन के साथ किया जा सकता है।यह दहन कक्ष के पीछे तय किया गया है।कैल्शियम सिलिकेट बैकिंग प्लेट का आकार: 265 मिमी * 265 मिमी * 20 मिमी, चारों कोनों पर 8 मिमी के व्यास के साथ गोल छेद।एक एस्बेस्टस कपड़े का उपयोग नमूना धारक और दहन कक्ष की पिछली दीवार के बीच गैस्केट के रूप में किया जाता है।
4. चिमनी और टोपी: चिमनी 190 मिमी लंबी है और 1 मिमी की मोटाई और 38 मिमी के व्यास के साथ कम कार्बन स्टील पाइप से बनी है।वियोज्य स्टील कैप 152 मिमी ऊंचा है और 1 मिमी की मोटाई और 76 मिमी के व्यास के साथ कम कार्बन स्टील पाइप से बना है।
5. गैस लैंप: गैस लैंप में एक क्षैतिज स्टील पाइप होता है।दीवार की मोटाई 1.5 मिमी है, छोर बंद हैं, और व्यास 9 मिमी है।दीपक की क्षैतिज दिशा में 14 छोटे छेद हैं, छेद का व्यास 1.5 मिमी है, और केंद्र अंतराल 12.5 मिमी है।दीपक की दीवार दहन कक्ष के नीचे से 15 मिमी और नमूने से 25 मिमी दूर है।गैस नोजल गैस वेल्डिंग के लिए एक वेल्डिंग मशाल है, प्रत्येक में गैस विनियमन वाल्व और एक वायु विनियमन वाल्व होता है।

6. ताप तत्व: चार ताप तत्वों को दो समूहों में विभाजित किया जाता है, जो दहन कक्ष के ऊपर क्षैतिज रूप से तय होते हैं।प्रति समूह दो ताप तत्व, दो समूहों के बीच 6 मिमी अलग, 25 मिमी अलग।प्रत्येक हीटिंग तत्व की लंबाई 300 मिमी, बाहरी व्यास 20 मिमी और 500W की शक्ति होती है।हीटिंग तत्व और उपकरण फ्रेम में ग्राउंडिंग डिवाइस होना चाहिए।
