एसी 200-240 वी सोल्डर ड्रॉस रिकवरी मशीन, टिग स्वचालित सोल्डरिंग मशीन

एसी 200-240 वी सोल्डर ड्रॉस रिकवरी मशीन टिग स्वचालित सोल्डरिंग मशीन

वर्णन करना

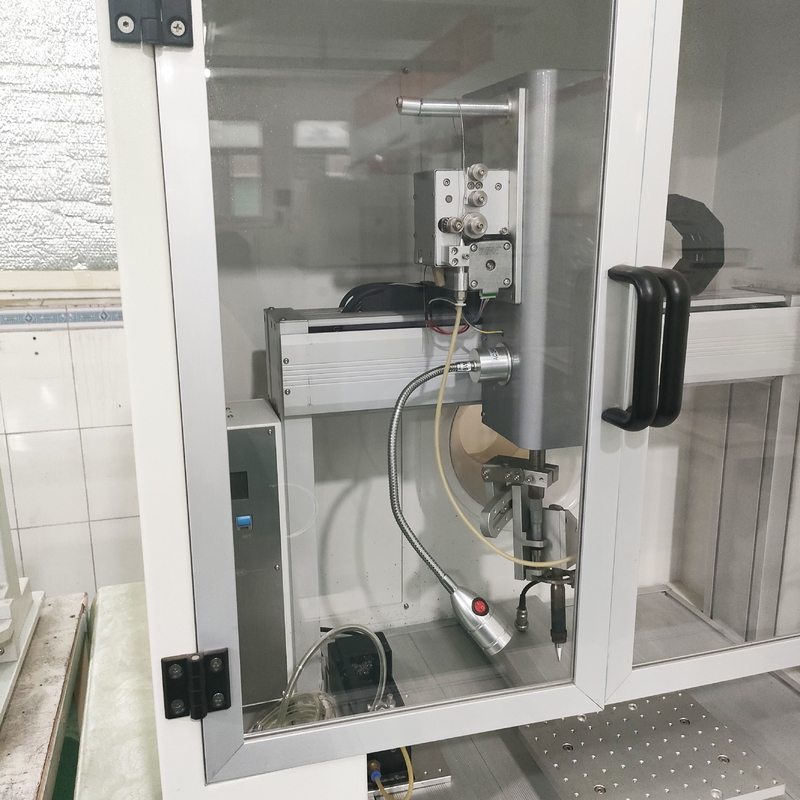

टांका लगाने की मशीन एक यांत्रिक उपकरण है, जो बड़े आकार की पारदर्शी खिड़की से सुसज्जित है, पूरी वेल्डिंग प्रक्रिया का निरीक्षण कर सकती है, उत्पाद विकास, प्रक्रिया वक्र अनुकूलन की बहुत महत्वपूर्ण भूमिका है।तापमान नियंत्रण उच्च परिशुद्धता सहज ज्ञान युक्त बुद्धिमान नियंत्रक, प्रोग्राम करने योग्य सही वक्र नियंत्रण, सटीक तापमान नियंत्रण, सरल पैरामीटर सेटिंग, आसान संचालन को गोद लेता है।चिप, एसओपी, पीएलसीसी, क्यूएफपी, बीजीए और सिंगल, डबल साइडेड पीसीबी बोर्ड वेल्डिंग के अन्य पैकेजिंग रूपों को पूरा कर सकते हैं।कार्य कुशलता बहुत अधिक है, एक स्क्रीन प्रिंटिंग टेबल के साथ एक वेल्डिंग मशीन और दो कर्मचारी एक दिन में सबसे बड़े आकार के लगभग 100 पीसीबी बोर्ड और हजारों छोटे आकार को पूरा कर सकते हैं।सोल्डरिंग मशीन ने इस तरीके को बदल दिया है कि वेल्डिंग मशीन केवल प्राकृतिक शीतलन पर भरोसा कर सकती है या वेल्डिंग मशीन के बाहर ठंडा करने के लिए पीसीबी बोर्ड को खींच सकती है, जिससे रिफ्लो वेल्डिंग प्रक्रिया वक्र अधिक परिपूर्ण हो जाती है, सतह माउंट डिवाइस और वेल्डिंग शिफ्ट की समस्या से बचा जाता है।

उपयोग की विधि

1. उपयुक्त मिलाप चुनें, कम पिघलने बिंदु मिलाप तार के साथ इलेक्ट्रॉनिक घटकों को वेल्डिंग के लिए इस्तेमाल किया जाना चाहिए।

2. फ्लक्स, 25% रोसिन के साथ 75% अल्कोहल (वजन अनुपात) में फ्लक्स के रूप में घुल जाता है।

3. टिन के उपयोग से पहले टांका लगाने की मशीन, विशिष्ट विधि है: बिजली के लोहे को गर्म किया जाता है, बस मिलाप को पिघलाने में सक्षम होने के लिए, फ्लक्स के साथ लेपित किया जाता है, और फिर लोहे के सिर पर समान रूप से मिलाप के साथ लेपित किया जाता है, ताकि लोहे का सिर समान रूप से टिन की एक परत खाओ।

4. सोल्डरिंग मशीन वेल्डिंग विधि, ठीक sandpaper के साथ पिन के पैड और घटकों को साफ, फ्लक्स के साथ लेपित पॉलिश।सोल्डर की उचित मात्रा को लोहे की नोक में डुबोएं और सोल्डर जोड़ को स्पर्श करें।मिलाप संयुक्त पर सभी मिलाप पिघल जाने और घटक के प्रमुख सिर को भिगोने के बाद, विद्युत लोहे की नोक को घटक के पिन के साथ मिलाप के जोड़ से धीरे से हटा दिया जाता है।

5. सोल्डरिंग मशीन का वेल्डिंग समय बहुत लंबा नहीं होना चाहिए, अन्यथा घटकों को नुकसान पहुंचाना आसान है।यदि आवश्यक हो, तो गर्मी अपव्यय में मदद करने के लिए पिन को जकड़ने के लिए चिमटी का उपयोग किया जा सकता है।

6. सोल्डरिंग मशीन सोल्डर जोड़ों को साइनसॉइडल तरंग शिखर आकार होना चाहिए, सतह उज्ज्वल और चिकनी होनी चाहिए, वूशी कांटा, टिन सामग्री मध्यम है।

7. वेल्डिंग के बाद सोल्डरिंग मशीन, सर्किट बोर्ड पर अवशिष्ट प्रवाह को साफ करने के लिए अल्कोहल का उपयोग करने के लिए, सर्किट के सामान्य संचालन को प्रभावित करने वाले प्रवाह को रोकने के लिए।

8. एकीकृत सर्किट को अंत में वेल्डेड किया जाना चाहिए, बिजली के लोहे को मज़बूती से ग्राउंड किया जाना चाहिए, या बिजली की विफलता के बाद अपशिष्ट ताप वेल्डिंग का उपयोग करना चाहिए।या एकीकृत सर्किट के लिए एक विशेष सॉकेट का उपयोग करें, और सॉकेट को वेल्डिंग करने के बाद एकीकृत सर्किट को प्लग करें।

9. सोल्डरिंग मशीन को लोहे के रैक पर रखना चाहिए।

यांत्रिक रखरखाव
कैपेसिटर लीड सोल्डरिंग मशीन
टांका लगाने की मशीन के कई प्रकार और विनिर्देश हैं, और वेल्डिंग भागों का आकार अलग है, इसलिए वेल्डिंग की गुणवत्ता और दक्षता में सुधार करने के लिए शक्ति और सोल्डरिंग मशीन के प्रकार का उचित चयन एक सीधा संबंध है।सोल्डरिंग मशीन सोल्डरिंग इंटीग्रेटेड सर्किट, ट्रांजिस्टर और हीट कमजोर घटकों को 20W आंतरिक गर्मी या 25W बाहरी गर्मी सोल्डरिंग मशीन का चयन करना चाहिए।तारों और समाक्षीय केबलों को वेल्डिंग करते समय, पहले 45W ~ 75W बाहरी हीट सोल्डरिंग आयरन या 50W आंतरिक हीट सोल्डरिंग मशीन का उपयोग किया जाना चाहिए।बड़े घटकों को वेल्डिंग करते समय, जैसे आउटपुट ट्रांसफॉर्मर के लीड पिन, बड़े इलेक्ट्रोलाइटिक कैपेसिटर का लीड पिन, मेटल चेसिस ग्राउंडिंग पैड इत्यादि, 100W से अधिक की सोल्डरिंग मशीन का चयन किया जाना चाहिए।टांका लगाने की मशीन के लोहे का उत्पादन शुरू करने से पहले पर्याप्त तापमान होना चाहिए, यह भी अधिक मामलों में आभासी वेल्डिंग की घटना है।

सोल्डरिंग मशीन का लीड वायर बहुत पतला या बहुत लंबा नहीं होना चाहिए।वेल्डिंग के दौरान वोल्टेज ड्रॉप प्रारंभिक वोल्टेज के 5% से अधिक नहीं होना चाहिए, और प्रारंभिक वोल्टेज बिजली आपूर्ति वोल्टेज से ± 10% से विचलित नहीं होना चाहिए।चिंगारी से जलने से बचने के लिए वेल्डिंग मशीन का संचालन करते समय दस्ताने, एप्रन और सुरक्षात्मक चश्मा पहना जाना चाहिए।फिसलने वाले हिस्से को अच्छी तरह से चिकनाई वाला रखा जाना चाहिए और उपयोग के बाद धातु के छींटे हटा दिए जाने चाहिए।नए वेल्डर का उपयोग शुरू होने के 24 घंटे बाद प्रत्येक भाग के स्क्रू को एक बार कड़ा किया जाना चाहिए, विशेष रूप से कॉपर सॉफ्ट कनेक्शन और इलेक्ट्रोड के बीच कनेक्टिंग स्क्रू को कड़ा किया जाना चाहिए, और इलेक्ट्रोड रॉड और इलेक्ट्रोड आर्म के बीच के ऑक्साइड को बार-बार हटा दिया जाना चाहिए। अच्छा संपर्क सुनिश्चित करने के लिए उपयोग के बाद।यदि सोल्डरिंग मशीन का उपयोग करते समय एसी कॉन्टैक्टर गलत पाया जाता है, तो पावर ग्रिड वोल्टेज बहुत कम होता है।उपयोगकर्ताओं को पहले बिजली की आपूर्ति की समस्या को हल करना चाहिए, और बिजली की आपूर्ति का उपयोग सामान्य होने के बाद किया जा सकता है।यह ध्यान दिया जाना चाहिए कि आधे महीने के भीतर मुख्य भाग की गुणवत्ता की समस्या होने पर नई खरीदी गई वेल्डिंग मशीन को नई वेल्डिंग मशीन या नए मुख्य भाग से बदला जा सकता है।टांका लगाने की मशीन एक साल की वारंटी, दीर्घकालिक रखरखाव सेवाओं का मुख्य हिस्सा है।सामान्य परिस्थितियों में, उपयोगकर्ता द्वारा कारखाने को सूचित करने के बाद, यात्रा की गई दूरी के आधार पर सेवा तीन से सात दिनों के भीतर शुरू हो जाएगी।उपयोगकर्ता के कारण वेल्डिंग मशीन की क्षति वारंटी द्वारा कवर नहीं की जाती है।पुर्जे पहनना, उपभोग करने वाले पुर्जे वारंटी के दायरे में नहीं हैं।

सोल्डरिंग मशीन सोल्डर जोड़ों को बहुत अधिक संतृप्त नहीं किया जा सकता है, बहुत बड़े सोल्डर जोड़ों और सोल्डर जोड़ों को एक दूसरे के बगल में।मिलाप के जोड़ बहुत अधिक टिन नहीं हो सकते हैं, जो अक्सर आभासी वेल्डिंग की ओर जाता है।सही सोल्डरिंग मशीन सोल्डर संयुक्त तीन या चार बिंदुओं के बीच में है, सोल्डर और घटक पैर छोटा अर्धवृत्त, असंतृप्त टिन है, इसलिए ऐसा लगता है कि घटकों के साथ सोल्डर संयुक्त संपर्क सबसे अच्छा है, सर्किट बोर्ड भी सबसे साफ है।सोल्डरिंग मशीन के लिए एडजस्टेबल सोल्डरिंग आयरन का उपयोग करना बेहतर है;आमतौर पर लोहे का उपयोग न करें, लोहे के मुंह पर एक निश्चित मात्रा में टिन रखने के लिए, लोहे के रैक में संग्रहीत सफाई के बाद स्पंज में लोहे का मुंह नहीं;स्पंज को पूरे दिन नम रखना चाहिए।उपयोग करने से पहले टांका लगाने वाले लोहे की नोक को साफ करें।

उपयोग की प्रक्रिया में टांका लगाने वाली मशीन को साफ करने के लिए स्पंज के लिए लोहे के मुंह को टांका लगाने की जरूरत है, बस टिन टिन के टांका लगाने वाले लोहे के मुंह को सेट में लोड किए गए कार्डबोर्ड बॉक्स के अंदर रखें, ताकि टांका लगाने वाले लोहे के मुंह का तापमान तेजी से न गिरे, अगर आईसी टिन निष्कर्षण कठिनाई है , कुछ टिन अप (फ्लक्स युक्त टिन तार के लिए) जोड़ें, आप आसानी से अधिक टिन नीचे निकाल सकते हैं;सोल्डरिंग आयरन का तापमान 340 और 380 डिग्री के बीच होना सामान्य है।यदि कुछ संवेदनशील तत्व केवल 240 से 280 डिग्री के वेल्डिंग तापमान को स्वीकार कर सकते हैं।लोहे के मुंह के बालों को टांका लगाना, धातु उपकरण प्रसंस्करण जैसे ब्लेड से नहीं, बल्कि हल करने के लिए टिन के तार का उपयोग करना;हर दिन उपयोग के बाद, पहले साफ करें, फिर पर्याप्त टिन डालें, और तुरंत बिजली काट दें।
