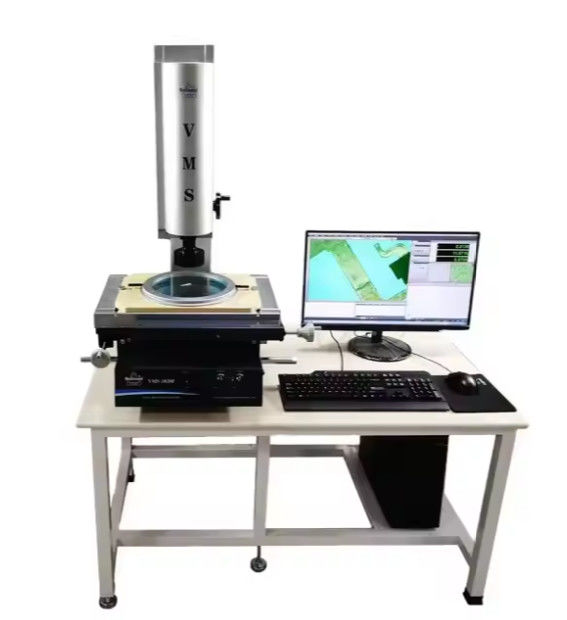

विज़न सिस्टम पूरी तरह से ऑटो सीएनसी ऑप्टिकल उपकरण वीडियो सीएनसी गियर मापने की मशीन

उत्पाद का वर्णन:

0.7-4.5X लेंस आवर्धन विद्युत परीक्षण सेट के साथ बेहतर निरीक्षण क्षमता

ऑप्टिकल इमेज माप उपकरण एक उच्च सटीकता वाला उपकरण है जो ऑप्टिकल, मैकेनिकल, इलेक्ट्रॉनिक और कंप्यूटर छवि को एकीकृत करता है

यह एक ऑप्टिकल एम्पलीफिकेशन सिस्टम का उपयोग करता है ताकि मापी गई वस्तु को बड़ा किया जा सके, जिसे फिर सीसीडी कैमरों द्वारा उठाया जाता है और विश्लेषण के लिए एक कंप्यूटर पर भेजा जाता है।ओआईएमआई का मुख्य उद्देश्य आयामों को मापना है, कोण, और परिधि और सतह के आकार के आधार पर जटिल परिशुद्धता भागों की स्थिति।

ओआईएमआई में कई उल्लेखनीय विशेषताएं हैं। सबसे पहले, यह उन्नत ऑप्टिकल और इलेक्ट्रॉनिक प्रौद्योगिकी के उपयोग के कारण अत्यधिक सटीक है, जो इसे माइक्रोन रेंज के भीतर मापने में सक्षम बनाता है। इसके अतिरिक्त, यह एक उच्च सटीकता है।ओआईएमआई स्वचालित और कंप्यूटर-निर्देशित प्रक्रिया के माध्यम से छवि विशेषताओं का तेजी से पता लगाने और पहचानने की क्षमता रखता हैइसके अलावा, इसमें एक आसान-से-उपयोग करने वाला ऑनबोर्ड सॉफ्टवेयर इंटरफ़ेस है और मैनुअल माप को सरल बनाने के लिए अर्ध-स्वचालित कार्यों से लैस है।ओआईएमआई का इलेक्ट्रॉनिक्स में व्यापक अनुप्रयोग है, मशीनरी, मोल्ड और ऑटोमोबाइल उद्योग, गुणवत्ता नियंत्रण और प्रक्रिया अनुकूलन में एक महत्वपूर्ण भूमिका निभाते हैं।

कुल मिलाकर, ओआईएमआई निर्माताओं को अपने उत्पाद की गुणवत्ता और उत्पादन दक्षता बढ़ाने में सक्षम बनाता है।आधुनिक विनिर्माण उद्योग में कई कंपनियां अपने उत्पादन में तेजी से सुधार करने में सक्षम हैं.

विशेषताएं:

ऑप्टिकल इमेज मापने वाले उपकरण कई फायदे प्रदान करते हैं, जैसे कि जटिल भागों का पता लगाने में।ये उपकरण एक साथ कई भागों का पता लगाने में सक्षम हैं.

इसके अतिरिक्त, ऑप्टिकल इमेज मापने वाले उपकरण गैर-संपर्क माप करने में सक्षम हैं, जिससे वस्तु की सुरक्षा में मदद मिलती है और संपर्क के कारण होने वाली किसी भी त्रुटि से बचा जाता है।

यह विधि उच्च स्तर की स्वचालन क्षमता का भी दावा करती है। विशेषता पहचान और स्वचालित माप के लिए कंप्यूटर प्रसंस्करण का उपयोग करके, माप की सटीकता और गति में काफी सुधार होता है।

इन सब का आनंद मन की शांति के साथ लिया जा सकता है जो एक कॉम्पैक्ट डिजाइन के साथ आता है जिसे बनाए रखना और मरम्मत करना आसान है।ये कुशल मशीनें लंबे समय तक स्थिर रूप से काम कर सकती हैं.

तकनीकी मापदंडः

एक्स-अक्ष की यात्रा 200 मिमी और वाई-अक्ष की यात्रा 100 मिमी है। जेड-अक्ष 200 मिमी (फोकस के लिए) की यात्रा करता है। माप सटीकता 3 + एल / 200 um है। एक्स-अक्ष और वाई-अक्ष का रिज़ॉल्यूशन दोनों 0.001 मिमी है।स्क्रीन का आकार Ø 312 है, उपयोग की जाने वाली रेंज > Ø300 (मीटर लाइन के साथ) । स्क्रीन रोटेशन रेंज 0° से 360° तक है, जिसमें 1 ́ या 0.01° का रिज़ॉल्यूशन है। लेंस आवर्धन में चार विकल्प हैंः 10X, 20X, 50X और 100X।मिमी में वस्तु दृश्य Ø30 है, Ø15, Ø6 और Ø3। मिमी में कार्य दूरी 77 है।7, 44.3, 38.4 और 25.3सभी चार विकल्पों के लिए कार्य टुकड़े की अधिकतम ऊंचाई 90 मिमी है।डेटा प्रोसेसिंग सिस्टम डीपी-100 बहुक्रिया डेटा प्रोसेसिंग सिस्टम है जो अंग्रेजी में दिखाई देता है और डेटा एकत्र कर सकता है और बिंदु को माप सकता है।, रेखा, वृत्त, कोण और दूरी। संचरण और परावर्तन की रोशनी 24V/150W हैलोजन दीपक है। शक्ति 110V/ 220V ((AC), 50/60HZ है, और कुल शक्ति 400W है।ठंडा ठंडा मजबूर हवा ठंडा हैइस उपकरण के आयाम 1750*920*1700 मिमी हैं जबकि मशीन का वजन 170 किलोग्राम है।

अनुप्रयोग:

YUYANG YYM-2010 मैनुअल वीडियो माप प्रणाली औद्योगिक माप अनुप्रयोगों के लिए एक आदर्श समाधान है। यह 200 * 100 मिमी की तीन अक्ष यात्रा और 0 के एक संकल्प के साथ डोंगगुआन में निर्मित है.001 मिमी. माप की सटीकता ±3.5μm तक पहुंचती है, और आयाम 500*700*1100 है। प्रणाली एलईडी का उपयोग करके सतह प्रकाश और संचरण प्रकाश से सुसज्जित है, जिसमें चमक समायोज्य है।यह विशेष रूप से प्रोफाइल प्रोजेक्टर और मैनुअल वीडियो माप प्रणाली के लिए एकदम सही है.

युयुयांग YYM-2010 मैनुअल वीडियो माप प्रणाली विभिन्न उद्योगों के लिए एक विश्वसनीय और सटीक माप समाधान प्रदान करती है।इस प्रणाली की उच्च सटीकता और संकल्प माप परिणामों की सटीकता और दोहराव सुनिश्चित करता हैयह एक उपयोगकर्ता के अनुकूल डिजाइन के साथ समायोज्य चमक और आसान ऑपरेशन के साथ भी विशेषता है, जो इसे औद्योगिक माप अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है। इसके उच्च प्रदर्शन और स्थायित्व के साथ,YUYANG YYM-2010 मैनुअल वीडियो माप प्रणाली सटीक और कुशल माप के लिए एक महान उपकरण है.

सहायता एवं सेवाएं:

पैकिंग और शिपिंगः

विद्युत परीक्षण सेट को परिवहन के दौरान किसी भी क्षति को रोकने के लिए सुरक्षित रूप से पैक किया गया है। पैकेजिंग सामग्री को किसी भी बाहरी प्रभाव, धूल, नमी,और अन्य पर्यावरणीय स्थितियांइसके बाद उत्पाद को सुरक्षित बॉक्स या कार्टन में अपने गंतव्य तक भेज दिया जाता है।
