Place of Origin:
China
ब्रांड नाम:
YUYANG
प्रमाणन:
GB / T11785, ISO9239-1, ASTM E648
Model Number:
YY401

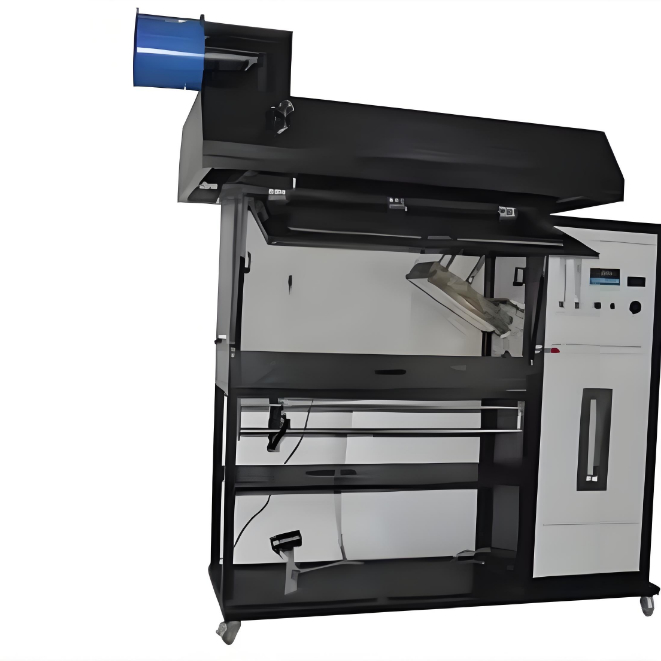

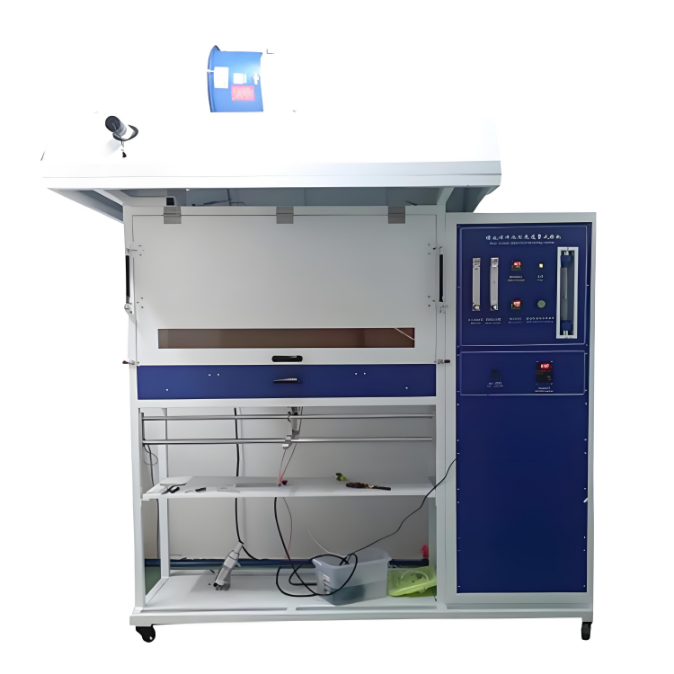

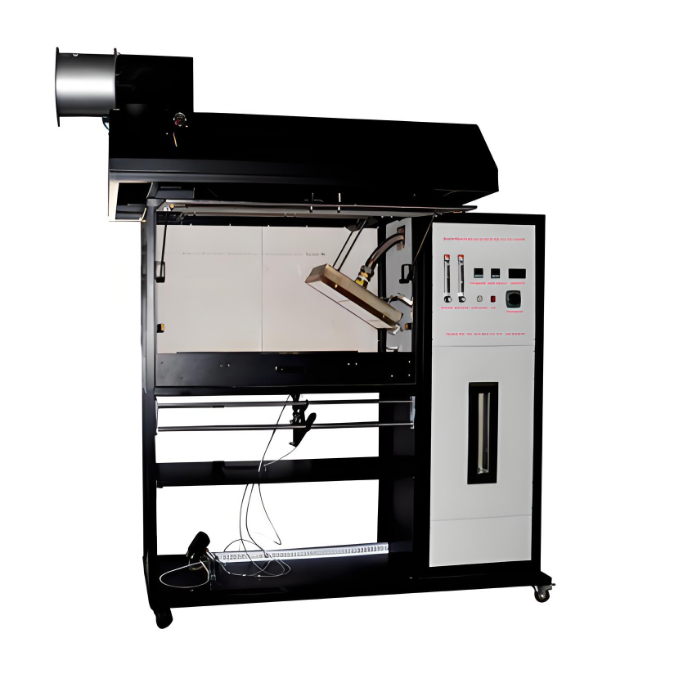

ISO 9239-1 ASTM E 648 फ़्लोरिंग रेडिएंट हीट फ्लक्स टेस्ट मशीन टेस्टर
विवरण:
यह परीक्षण विधि एक परीक्षण कक्ष के भीतर, एक श्रेणीबद्ध दीप्तिमान ताप वातावरण में, एक ज्वलनशील प्रज्वलन स्रोत के संपर्क में क्षैतिज रूप से लगे फर्श कवरिंग सिस्टम के महत्वपूर्ण दीप्तिमान प्रवाह को मापने के लिए उपयोग की जाती है। इसका उपयोग उजागर अटारी फर्श सेलूलोज़ इन्सुलेशन के लिए इसी महत्वपूर्ण दीप्तिमान प्रवाह को मापने के लिए भी किया जा सकता है। सभी प्रकार की फर्श सामग्री के लिए उपयुक्त। जैसे: टेक्सटाइल कालीन, नरम लकड़ी, लकड़ी, रबर और प्लास्टिक फर्श और फर्श बोर्ड स्प्रे सामग्री। उपकरण में सब्सट्रेट, बैकिंग सामग्री, बैकिंग सामग्री के उपयोग सहित दहन प्रदर्शन फर्श पर प्रतिक्रिया हो सकती है, या फर्श सामग्री में अन्य परिवर्तन परीक्षण परिणामों को प्रभावित करने की संभावना है, जिसका उपयोग प्रयोगशाला में नियंत्रित परिस्थितियों में परीक्षण और वर्णन करने के लिए किया जाता है, दुकान दहन विशेषताओं को सामग्री के लिए आग के लिए प्रतिक्रिया की गर्मी के साथ जोड़ा जाता है।
मानक:
1. ISO9239-1-2010 फर्श के लिए आग परीक्षण - भाग 1: एक दीप्तिमान ताप स्रोत का उपयोग करके दहन व्यवहार का निर्धारण
2. GB/T 11785-2010 फर्श के लिए आग परीक्षण - एक दीप्तिमान ताप स्रोत का उपयोग करके दहन व्यवहार का निर्धारण
3. ASTM E 648: फर्श मानक परीक्षण का महत्वपूर्ण दीप्तिमान प्रवाह - कवरिंग सिस्टम दीप्तिमान ताप ऊर्जा का उपयोग करता है
संरचना:

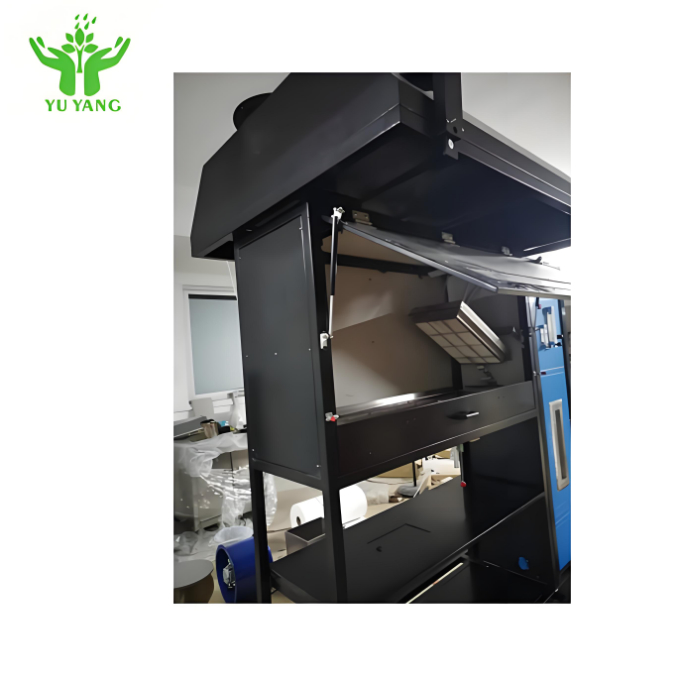

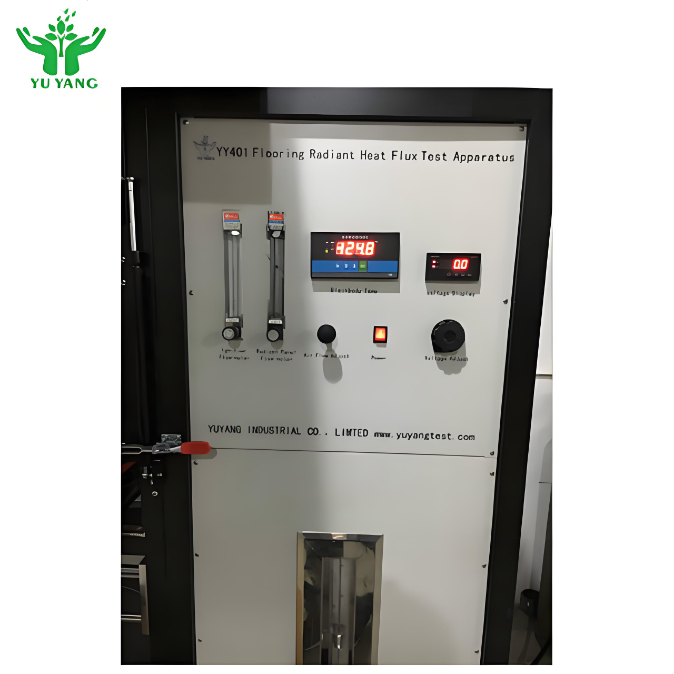

1. मशीन की संरचना में दो भाग होते हैं: एक दहन कक्ष और एक नियंत्रण कक्ष।
2. दहन कक्ष का आकार: लगभग L1420*W1200*H2300 (मिमी)।
3. नियंत्रण कक्ष / दहन कक्ष सामग्री: उच्च गुणवत्ता वाली 304 # स्टेनलेस स्टील प्लेट, सीएनसी मशीन प्रसंस्करण।
4. ब्लोटॉर्च: GB/T 11785 की आवश्यकताओं को पूरी तरह से पूरा करें।
5. अन्य यांत्रिक भाग 304 स्टेनलेस स्टील या 45# स्टील से बने होते हैं, जो संक्षारण-रोधी और जंग-रोधी होते हैं।
विशेषताएँ:
1. सभी संरचनात्मक घटक स्टेनलेस स्टील से बने हैं, उपस्थिति और संक्षारण प्रतिरोध;
2. विकिरण स्रोत 300 मिमी * 450 मिमी का एक झरझरा सिरेमिक ताप विकिरण प्लेट है, और 30 ° झुका हुआ है;
3. कैलोरीमीटर संयुक्त राज्य अमेरिका से आयात किया जाता है, रेंज 50kW/m2;
4. इग्निटर का व्यास 0.7 मिमी है, 19/EA, प्रत्येक 60° की केंद्र रेखा के तल पर स्थित है;
5. मानक प्लेट बिना कोटिंग परत के कैल्शियम सिलिकेट से बनी है, जिसका आकार 1050*250 मिमी है और मोटाई 20±1 मिमी है, घनत्व 850 ± 100kg/m³ है;
6. छोटे स्टेनलेस स्टील सहायक इग्निशन बर्नर ने नमूना प्रज्वलित किया;
7. इनलेट फ्लो कंट्रोल वाल्व, प्रोपेन प्रवाह का सटीक नियंत्रण;
8. हवा प्रदान करने वाले एयर ब्लोअर से लैस, वेंटुरी मिक्सिंग गैस के माध्यम से मिश्रित गैस।
अनुप्रयोग सीमा:
फर्श दीप्तिमान ताप प्रवाह परीक्षण उपकरण उन फ़र्श सामग्री के लिए है जो क्षैतिज रूप से रखी जाती हैं और एक छोटी लौ के साथ एक झुके हुए ताप विकिरण क्षेत्र के संपर्क में आती हैं; विभिन्न फर्श सामग्री जैसे: टेक्सटाइल रग, कॉर्क बोर्ड, लकड़ी के बोर्ड, रबर शीट और प्लास्टिक फर्श और फर्श स्प्रे सामग्री।
तकनीकी पैरामीटर:
अधिकतम ऑपरेटिंग पावर |
5kw |
||
समय सटीकता |
<1s >
हीट फ्लक्स मीटर मापने की सीमा (0-15) Kw / m2; (गर्मी प्रवाह ग्राहक के स्वामित्व में) |
ब्लैक बॉडी तापमान त्रुटि |
± 5 ℃; |
धुआँ गति |
(2.5 ± 0.2) m / s |
धुआँ क्षमता |
(39-85) m3 / मिनट |
झरझरा दुर्दम्य विकिरण बोर्ड का आकार |
300mm × 450mm, लगभग 900 ℃ उच्च तापमान की क्षमता; |
थर्मोकपल |
3.2 मिमी K-प्रकार स्टेनलेस स्टील बख्तरबंद थर्मोकपल का व्यास |
जलती हुई मशाल |
व्यास ¢ 10 मिमी व्यास ¢ 6 मिमी, 35 ¢ 0.7 मिमी छेद पर स्प्रे ट्यूब |
लौ की ऊँचाई |
60 ~ 120 मिमी समायोज्य |
इग्निशन सिस्टम |
उच्च वोल्टेज इलेक्ट्रॉनिक इग्निशन |
जलती हुई बॉक्स का आकार |
L1420 * W1200 * H2300 (मिमी) |
मजबूत निकास प्रणाली |
मशीन एक मजबूत पंखे से लैस है, जब परीक्षण पूरा हो जाता है, तो निकास पंखे की प्रणाली शुरू हो जाएगी |
