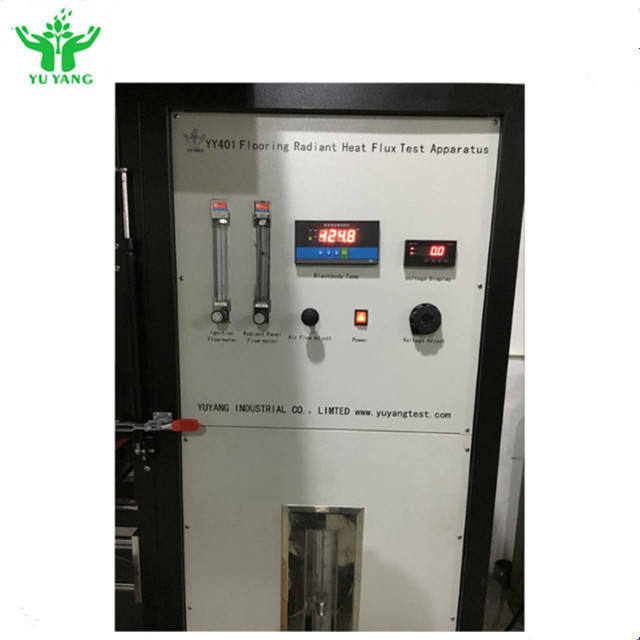

ASTM E648 फर्श के लिए उज्ज्वल गर्मी प्रवाह परीक्षण उपकरण

यह परीक्षण विधि एक परीक्षण कक्ष के भीतर एक श्रेणीबद्ध विकिरण गर्मी वातावरण में एक ज्वालामुखी प्रज्वलन स्रोत के संपर्क में क्षैतिज रूप से घुड़सवार फर्श कवरिंग सिस्टम के महत्वपूर्ण विकिरण प्रवाह को मापती है।यह भी उजागर अटारी मंजिल सेल्युलोज इन्सुलेशन के लिए महत्वपूर्ण विकिरण प्रवाह को मापने के लिए कर सकते हैं.

सभी प्रकार की फर्श सामग्री के लिए उपयुक्त, जिसमें कपड़ा कालीन, नरम लकड़ी, लकड़ी, रबर और प्लास्टिक फर्श और फर्श बोर्ड स्प्रे सामग्री शामिल हैं।उपकरण सब्सट्रेट सहित फर्श प्रणालियों के दहन प्रदर्शन का मूल्यांकन करता है, समर्थन सामग्री, या कोई भी संशोधन जो परीक्षण परिणामों को प्रभावित कर सकते हैं।

• GB/T 11785: फर्श के दहन प्रदर्शन को मापना - विकिरण ताप स्रोत
• ISO 9239-1:2002: फर्श की दहन क्षमता भाग 1 - उज्ज्वल गर्मी संसाधन के साथ निर्धारित दहन क्षमता
• एएसटीएम ई 648: एक रेडिएंट गर्मी का उपयोग कर फर्श कवरिंग सिस्टम के महत्वपूर्ण विकिरण प्रवाह के लिए मानक परीक्षण विधि

• बिजली की आपूर्तिः AC 220V, 50HZ
• कुल शक्तिः 2 किलोवाट
• टाइमर की सटीकताः < 1s/h
• गर्मी प्रवाह माप सीमाः (0-15) Kw/m2
• गर्मी प्रवाह मीटर की सटीकताः ± 0.2Kw/m2 (<± 3%)
• थर्मल विकिरण तापमान सीमाः 400-600°C, सटीकता ±0.5°C
• ब्लैकबॉडी तापमान त्रुटिः ±5°C
• निकास गतिः (2.5 ± 0.2) मी/सेकंड
• निकास क्षमताः (39-85) m3/min

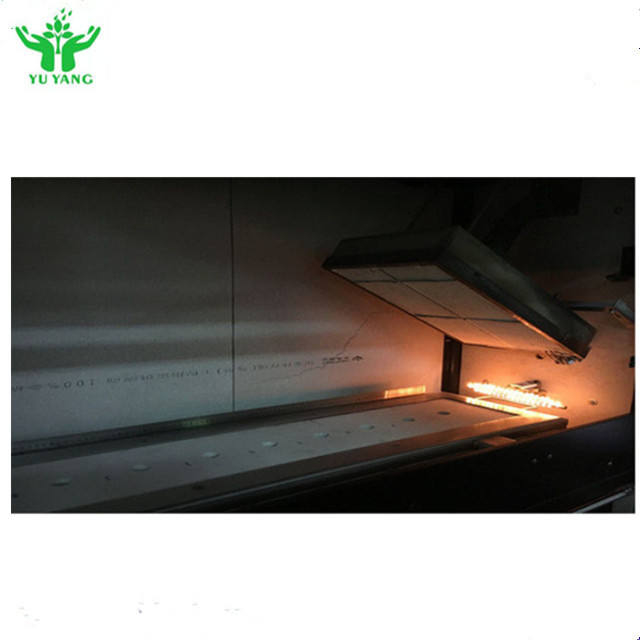

• छिद्रित अग्निरोधक विकिरण पैनलः 300 मिमी × 450 मिमी, ~ 900 डिग्री सेल्सियस की क्षमता
• थर्मोकपलः K व्यास 3,2 मिमी के स्टेनलेस स्टील से घिरा थर्मोकपल
• गर्मी प्रवाह वितरण आवश्यकताएंः
  • 200mm: (9.1 ± 0.4) KW/m2
  • 400 मिमी: (5.0 ± 0.4) KW/m2
  • 600mm: (2.4 ± 0.2) KW/m2
• दहन गैसें: प्रोपेन (ग्राहक द्वारा आपूर्ति की जाती है)
• दहन गैस प्रवाह दरः (0.026 ± 0.002) L/S
• दहन बर्नरः बाहरी व्यास 10 मिमी, आंतरिक व्यास 6 मिमी, 0.7 मिमी के 35 छेद के साथ
• लौ की ऊंचाईः 60-120 मिमी समायोज्य
• प्रज्वलन प्रणालीः उच्च वोल्टेज इलेक्ट्रॉनिक प्रज्वलन
• निकास प्रणालीः शक्तिशाली निकास पंखे स्वचालित रूप से परीक्षण के बाद सक्रिय होता है

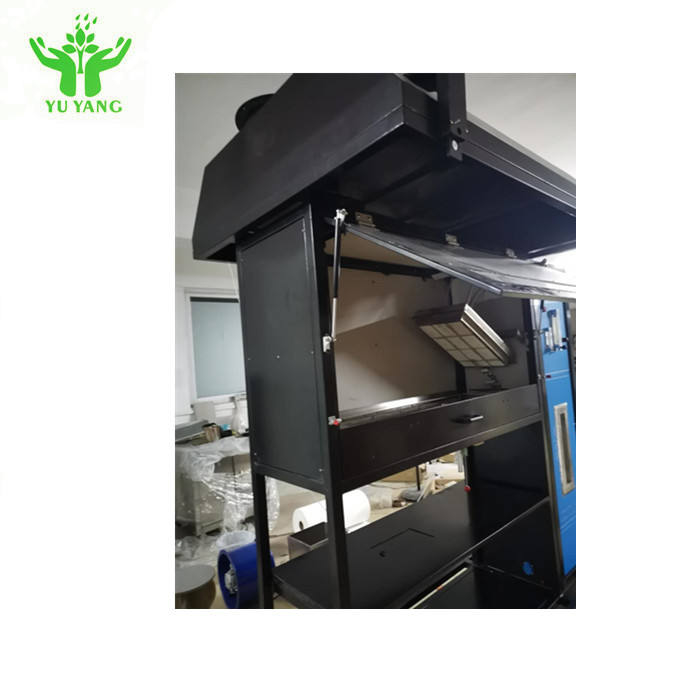

• इसमें दहन कक्ष और नियंत्रण बॉक्स शामिल है
• दहन कक्ष के आयामः 1420 × 1200 × 2300 मिमी
• कुल आयामः 2530 × 1270 × 2700 मिमी (इलेक्ट्रिकल कैबिनेट सहित)
• सामग्रीः उच्च गुणवत्ता 304 स्टेनलेस स्टील (1.2 मिमी मोटाई), सीएनसी मशीनिंग
• Blowtorch: 304 स्टेनलेस स्टील, पूरी तरह से GB/T11785 मानकों के अनुरूप
• अन्य अवयव: 304 स्टेनलेस स्टील या क्षरण प्रतिरोध के लिए मोटी लेपित ए 3 सामग्री

• विंडोज एक्सपी ऑपरेटिंग सिस्टम के साथ कंप्यूटर नियंत्रित प्रणाली
• कम्प्यूटर और प्रिंटर शामिल हैं
• वक्र आउटपुट क्षमता के साथ प्रकाश पारगम्यता माप सॉफ्टवेयर
• सुरक्षा विशेषताएंः पावर ओवरलोड सुरक्षा, शॉर्ट सर्किट सुरक्षा, कंट्रोल लूप ओवरलोड सुरक्षा
