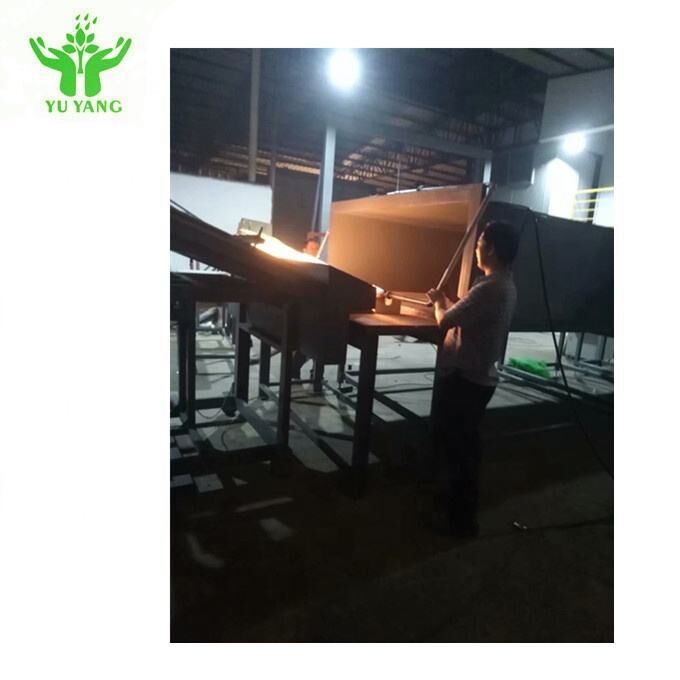

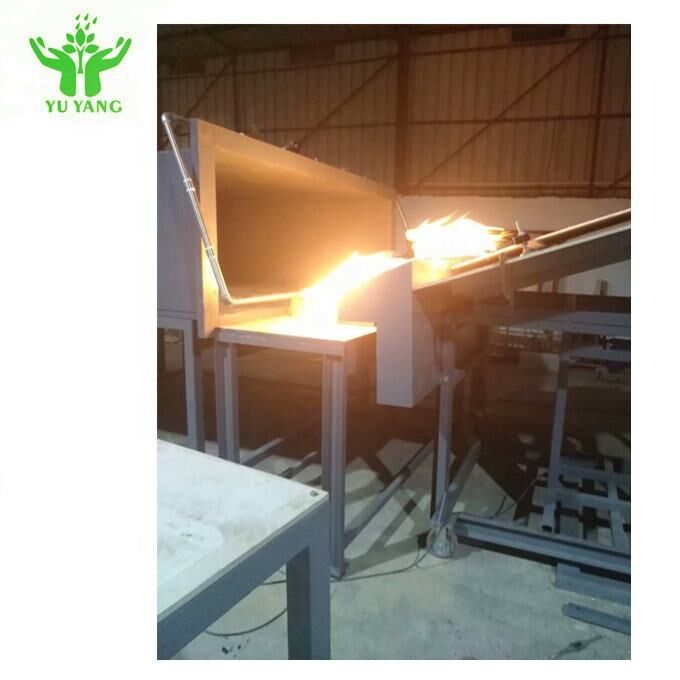

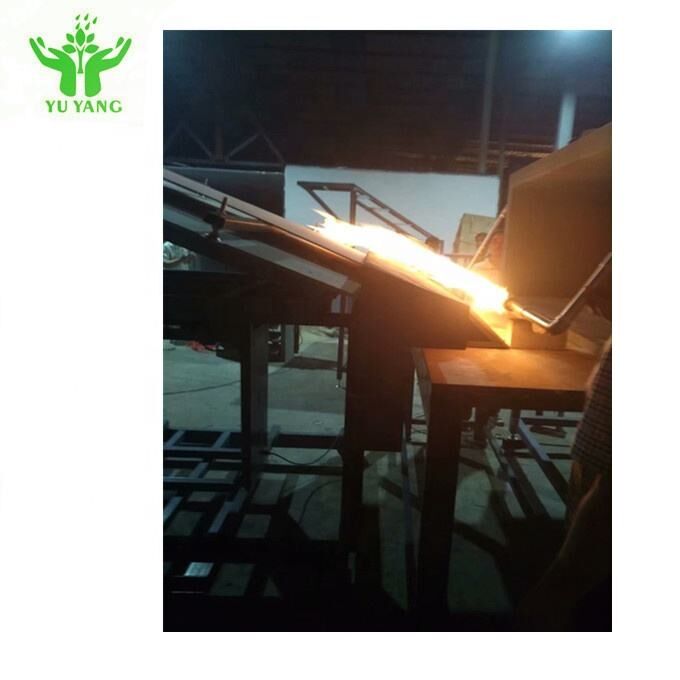

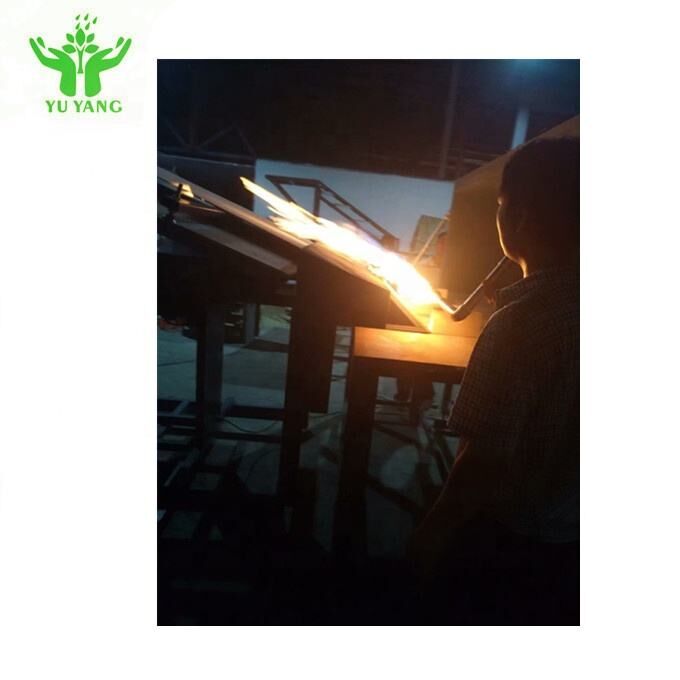

अग्नि परीक्षण उपकरण सौर सेल लौ के प्रसार और जलती हुई ब्रांड परीक्षक मशीन

सोलर सेल फ्लेम और बर्निंग ब्रांड टेस्ट मशीन को यूएल 1730 और आईईसी 61730-2 मानकों के आधार पर डिजाइन और विकसित किया गया है।यह उपकरण छत घटकों के अग्नि प्रतिरोधी प्रदर्शन का आकलन करने के लिए वास्तविक परिस्थितियों का अनुकरण करता है, A (1.82m), B (2.4m), और C (3.9m) स्तरों पर नमूनों का मूल्यांकन करता है। इसका उपयोग फोटोवोल्टिक घटकों के अग्नि-प्रतिरोधक प्रदर्शन के परीक्षण के लिए भी किया जाता है।

• यूएल 1730: बहु-परिवार निवासों और होटल/मोटेल के कमरों के व्यक्तिगत रहने वाले इकाइयों के लिए धुआं डिटेक्टर मॉनिटर और सहायक उपकरण
• यूएल 790: छत के आवरणों के अग्नि परीक्षण के लिए मानक परीक्षण विधियाँ
• आईईसी 61730-2 अनुलग्नक एः अग्नि परीक्षण, लौ के प्रसार और जलने के परीक्षण
• एएसटीएम ई 108-04: छत कवरिंग के अग्नि परीक्षण के लिए मानक परीक्षण विधियाँ
• केएस सी आईईसी 61730-2 अनुलग्नक एः अग्नि प्रतिरोध परीक्षण, लौ के प्रसार और जलने के परीक्षण

• प्लाईवुड छत को ढंकने वाली सामग्रीः परीक्षण नमूने की स्थापना के लिए 1,300 ((W) × 1,000 ((D) × 120 ((H) मिमी
• परीक्षण के अंत में पैनल के टेम्परिंग को रोकने के लिए स्थापित गैर-ज्वलनशीलता परीक्षण बोर्ड
• समायोज्य परीक्षण कोण के साथ स्टेनलेस स्टील पंखे नियंत्रण बोर्डः 1,440 ((L) × 940 ((H) मिमी
• क्षरण प्रतिरोधी स्टील मुख्य फ्रेम ब्रैकेटः 1,020 ((L) × 1,000 ((D) × 1,473 ((H) मिमी
• नॉन-कॉम्बैसिबल प्लेटों का संयोजन जो छतों और घेरों का अनुकरण करता हैः 330 ((W) × 2,130 ((D) × 584 ((H) मिमी
• वायु प्रवाह दरः 19 ± 8 किमी/घंटा (5.5 मीटर/सेकंड) वायुमापक निगरानी के साथ
• बाहरी हवा निकालने के लिए अलग वेंटिलेशन पाइप
• हवा के नलिका में मधुमक्खी फिल्टर और गैस इनलेट गाइड शील्ड
• वायु प्रवाह दिशा नियंत्रण के लिए ढलान समायोजन पैनल के साथ वेंटिलेशन नलिकाएं
• स्थिर वायु प्रवाह सुनिश्चित करने के लिए स्टेनलेस स्टील गाइड प्लेट
• स्टेनलेस स्टील के नलिका सामग्रीः 2,130 ((W) × 762 ((H) × 3,000 ((L) मिमी
• 220V, 50Hz रिवर्स सिस्टम और न्यूनतम प्रवाह 300m3/min के साथ तीन-चरण पंखे
• असीमित रूप से परिवर्तनीय गति इन्वर्टर (0-100% समायोज्य)
• अंतराल वाली आग, लौ फैलने और उड़ती आग के लिए गैस बर्नरः 1.12 मीटर की लंबाई 12.7 मिमी × 0.91 मीटर की दरार के साथ
• 22,000 Btu/min (387 kWh) की क्षमता के लिए उच्च परिशुद्धता वाला गैस नियंत्रण वाल्व
• शीर्ष बर्नर थर्मोकपल 58.7 मिमी पर परीक्षण 888 ± 28°C
• 1.8kVp इग्निशन इलेक्ट्रोड के साथ स्वचालित इग्निशन प्रणाली
• उच्च सटीक दबाव मापकों के साथ तापमान नियंत्रण प्रणाली
• घुमावदार पैलेट के साथ धातु जाल समर्थन सामग्री

• लैबव्यू सॉफ्टवेयर और 10.2" एलसीडी स्क्रीन के साथ कंप्यूटर नियंत्रण प्रणाली
• एनआई डेटा अधिग्रहण कार्ड के साथ डेटा अधिग्रहण प्रणाली
• सिस्टम घटकों में शामिल हैंः 16-बिट थर्मोकपल इनपुट मॉड्यूल, 16-बिट ए/डी रूपांतरण इनपुट मॉड्यूल, डेटा इनपुट/आउटपुट मॉड्यूल, 12-बिट ए/डी रूपांतरण आउटपुट मॉड्यूल, 4 और 8-स्लॉट बैकप्लेन, लैबव्यू मॉड्यूल,और ईथरनेट नेटवर्क मॉड्यूल
• 880 ± 10°C तापमान बनाए रखने वाले गैस बर्नरों के साथ ब्रांड परीक्षण प्रणाली

• परीक्षण डेक से लौ या चमकदार कणों में उड़ाया गया छत कवरिंग सामग्री का कोई भी हिस्सा
• सामग्री के फिसलने, विभाजित होने या घुमावदार होने के कारण छत डेक खोलना
• अग्नि सुरक्षा रेटिंगः
  • वर्ग एः 1.82 मीटर की लौ फैलने की सीमा
  • वर्ग B: लौ फैलने की सीमा 2.4 मीटर
  • वर्ग C: 3.9 मीटर की लौ फैलने की सीमा

• कोई भी भाग या घटक परीक्षण डेक से आग में उड़ाया या गिर गया
• छत संरचना के घटकों में प्रकाशमान कणों का गायब होना
• घटकों या पैनलों का निरंतर दहन
