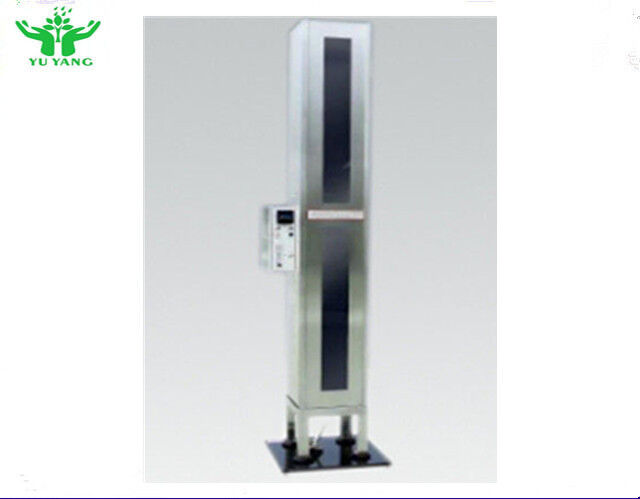

एनएफपीए 701-2004 विधियाँ 2 कपड़ा और फिल्मों की लौ फैलाव परीक्षक

यह लौ फैलाव परीक्षक प्रज्वलन स्रोतों के संपर्क में आने वाले क्षेत्र से परे लौ के फैलाव का मूल्यांकन करने के लिए डिज़ाइन किया गया है। यह vinyl-coated fabric blackout linings,बहुस्तरीय वस्त्रों सहित विभिन्न वस्त्र, फिल्में, प्लास्टिक के अंधा, सुदृढीकरण या समर्थन के साथ या बिना, और 700g/m2 से अधिक क्षेत्र घनत्व वाली सामग्री।

एनएफपीए 701-2004 विधियाँ 2

• भट्ठी के आयामः लंबाई और चौड़ाई (305 ± 5) मिमी, ऊंचाई (2130 ± 10) मिमी
• निर्माणः पारदर्शी अवलोकन खिड़की के साथ 1.5 मिमी मोटी 304 स्टेनलेस स्टील
• ऊपरी नमूना छड़ीः 4 मिमी क्षैतिज संरेखण छेद के साथ नीचे की भट्ठी के किनारे से 1190 ± 10 मिमी की दूरी पर स्थित
• ऊपरी छड़ी की संरचनाः व्यास (1.5 ± 0.1) मिमी या (3.0 ± 0.1) मिमी, लंबाई (330 ± 10) मिमी के साथ तेज छोरों के साथ स्टील की छड़ें
• निचला नमूना छड़ीः व्यास (1.5 ± 0.1) मिमी, लंबाई (255 ± 10) मिमी के साथ तेज सिरों के साथ स्टील छड़ें
• ऊर्ध्वाधर मार्गदर्शक तारः नरम स्टील के तार जोड़े केंद्र से 100 ± 5 मिमी, 200 ± 5 मिमी दूर स्थित
• तारों के बीच का अंतरः 25 ± 2 मिमी आगे से पीछे तक कक्ष में
• मार्गदर्शक तार की स्थापनाः 6 ± 0.05 मिमी व्यास की छड़ें
• ऊपरी कक्षः ग्लास फाइबर कपड़े बैफल (1000 ± 10) मिमी × (125 ± 5) मिमी सुदृढ़ छोरों के साथ

• स्थापनाः 20 डिग्री की झुकाव के साथ स्थिर सीट
• गर्मी उत्पादनः 800-1000 BTU/ft3
• नोजल की स्थितिः परीक्षण तल से 100 मिमी
• प्रवाहमीटरः रोटर प्रकार अधिकतम सीमा 150 L/hr या 300 L/hr के साथ
• सुई वाल्वः नियंत्रण लौ ऊंचाई समायोजन
• प्रेशर गेजः 0-1MPa रेंज 0.5 सटीकता के साथ
• लौ का मापनः 1 मिमी की सटीकता के साथ सटीक पैमाने

• इग्निशनः उच्च वोल्टेज स्वचालित इग्निशन
• दहन टाइमरः 0-99.99s प्रोग्राम करने योग्य, 0.01s रिज़ॉल्यूशन, 0.1s सटीकता
• निरंतर दहन टाइमरः 0-99.99s प्रोग्राम करने योग्य, 0.01s रिज़ॉल्यूशन, 0.1s सटीकता
• स्वचालन: इग्निशन, दहन समय और निरंतर दहन अवधि का एकीकृत नियंत्रण
