आईएसओ 834 बीएस 476 भाग 20&22 निर्माण सामग्री और संरचनाएं ऊर्ध्वाधर अग्नि प्रतिरोध परीक्षण भट्ठी
एएसटीएम ई 119 आईएसओ 834 बड़े पैमाने पर ऊर्ध्वाधर अग्नि प्रतिरोध ज्वलनशीलता परीक्षण उपकरण

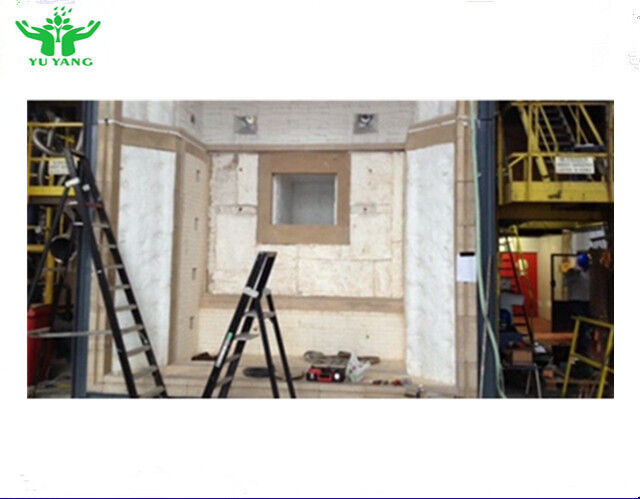

पूर्ण स्केल वर्टिकल फायर रेसिस्टेंस टेस्ट फर्नेस जो तरल या गैस प्रकार के ईंधन का उपयोग करने के लिए डिज़ाइन किया गया है और एक चेहरे पर ऊर्ध्वाधर पृथक तत्वों को गर्म करने में सक्षम है।भट्ठी के अस्तर में 1000 किलोग्राम/एम3 से कम घनत्व वाली अग्निरोधक सामग्री होती है, जो आंतरिक रूप से उजागर सतह का 70% से अधिक है।
थर्मल एक्सपोज़र और दबाव के संबंध में आग के जोखिम की स्थिति प्रदान करने के लिए कस्टम निर्मित, सीईएन, आईएसओ और आईएमओ मानकों का अनुपालन। न्यूनतम आंतरिक कक्ष आयामः4000 मिमी चौड़ाई × 3000 मिमी ऊंचाई × 1000 मिमी गहराई.
कारखाने में मॉड्यूलर इकाइयों में निर्मित और 40 फीट एचसी कंटेनरों में शिप किए जाते हैं। मॉड्यूलर इकाइयों को ग्राहक द्वारा आगमन पर तैयार की गई मजबूत नींव पर इकट्ठा किया जाता है।
भट्ठी का स्टील का आवरण
मजबूत उपयोग के लिए डिज़ाइन किए गए संरचनात्मक इस्पात अनुभागों और प्लेटों से निर्मित। गर्मी के कारण संरचनात्मक विकृति का मुकाबला करने के लिए इस्पात प्लेटों को सी-चैनल, आई बीम और इस्पात अनुभागों से सुदृढ़ किया जाता है,विशेष रूप से बर्नर के लिए उद्घाटन के आसपास, थर्मोकपल्स, दबाव जांच, और देखने के बंदरगाहों.

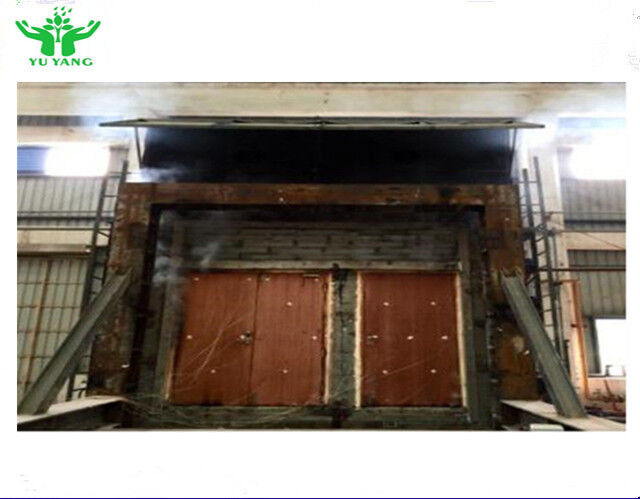

परीक्षण नमूने के रिटेंशन फ्रेम को माउंट करने के लिए एक मजबूत सतह प्रदान करने के लिए कास्ट आयरन प्लेटों को सामने के बाहरी चेहरे पर बोल्ट किया जाता है।स्व-बंद रोलर क्लैंप के चार सेट परीक्षण नमूने के प्रतिरोध फ्रेम को भट्ठी के सामने मजबूती से पकड़ते हैं.
ओवन इन्सुलेशन

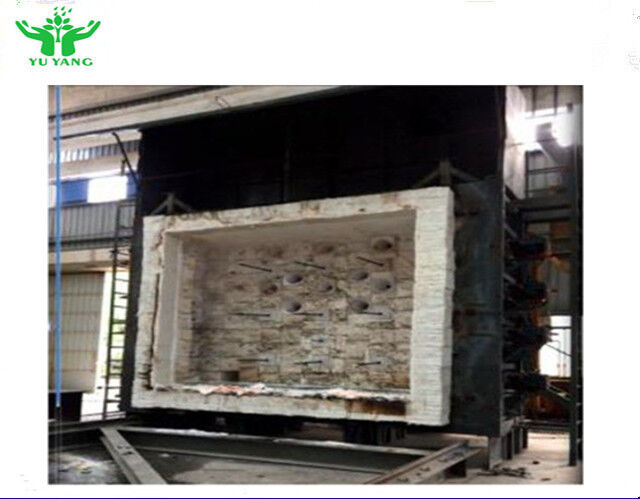

अग्निरोधक अस्तर में 1430°C पर 900 kg/m3 घनत्व के साथ गर्म सतह पर अछूता फायबरबोर्ड होता है, जिसे ठंडे सतह पर फाइबरबोर्ड अछूता होता है।बाहरी आवरण का तापमान 1200 डिग्री सेल्सियस पर आग परीक्षण के दो घंटे बाद 75 डिग्री सेल्सियस से नीचे रहता है.
फाइबर-प्रबलित अग्निरोधक कास्ट करने योग्य से बने उच्च तापमान पूर्वनिर्मित ब्लॉक 1600°C पर परीक्षण नमूना फ्रेम द्वारा निरंतर घर्षण से भट्ठी खोलने की परिधि की रक्षा करते हैं।
भट्ठी की पिछली दीवार पर चार देखने के बंदरगाह अग्नि परीक्षणों के दौरान परीक्षण नमूने की पूरी दृश्यता प्रदान करते हैं। प्रत्येक में एक हवा से ठंडा, अछूता संलग्नक में स्थित पारदर्शी क्वार्ट्ज कांच की प्लेट है।
भट्ठी के निकास द्वार और धुआं गैस निकासी कम थर्मल द्रव्यमान वाले सिरेमिक फाइबर इन्सुलेशन (घनत्वः 128 किलोग्राम/एम 3) से ढकी हुई है। सभी अग्निरोधी सामग्री चक्रगत हीटिंग और कूलिंग का सामना करती हैं।
चित्रकला
बाहरी भट्ठी के आवरण को चांदी के रंग के उच्च तापमान वाले पेंट से चित्रित किया गया है।
दबाव नियंत्रण प्रणाली
निकासी धुएं में निर्मित तीन मोटर चालित गर्मी प्रतिरोधी स्टील डम्पर भट्ठी कक्ष के दबाव को सटीक रूप से नियंत्रित करने में सक्षम हैं।समायोज्य निष्कर्षण बंदरगाहों कक्ष के भीतर विभिन्न पदों पर निष्कर्षण दरों के परिवर्तन की अनुमति देते हैंमोटर चालित डिमपर्स को नियंत्रण कक्ष से अग्नि परीक्षण डेटा प्रबंधन प्रणाली के माध्यम से समायोजित किया जा सकता है।
दहन प्रणाली
12 प्रीमिक्स्ड एलपीजी/प्राकृतिक गैस बर्नर उपलब्ध कराए गए: 6 यूनिटों को भट्ठी की बाईं ओर की दीवार (3m × 1.3m) और 6 यूनिटों को दाईं ओर स्थापित किया गया।
दहन उपकरण में निम्नलिखित शामिल हैंः
- 12 गैस नोजल मिश्रण बर्नर
- 12 वायु संतुलन नियंत्रण वाल्व
- 12 गैस संतुलन नियंत्रण वाल्व
- 12 पायलट गैस नियामक
- 12 बर्नरों के गैस बंद करने वाले वाल्व
- 12 पूर्ण स्वचालित गैस बर्नर सुरक्षा नियंत्रण
- 12 स्पार्क इग्निशन, ट्रांसफार्मर और केबल
- 12 पराबैंगनी स्कैनर
- 12 लचीला हवा के पाइप
- 12 लचीले गैस पाइप
- 12 मैनुअल वायु तितली वाल्व
- 3 मुख्य गैस बंद वाल्व
- 6 कनेक्टर्स के साथ गैस दबाव स्विच
- 30 गैस मैनोमीटर
- 3 वायु गैस माइक्रो अनुपात वाल्व
- 3 दहन हवा ब्लोअर
- 3 मुख्य गैस फ़िल्टर
- 3 मुख्य गैस नियामक
बर्नर प्राकृतिक या तरलीकृत पेट्रोलियम गैस (ग्राहक द्वारा आदेश पर पुष्टि) के लिए उपयुक्त हैं। सभी बर्नर में मानक सुरक्षा घटक हैं और स्थानीय गैस सुरक्षा नियमों का अनुपालन करते हैं।बर्नर ब्लॉक 80% एल्यूमीनियम युक्त कास्ट करने योग्य सामग्री से निर्मित होते हैं, नियमित थर्मल सदमे का सामना करने के लिए डिज़ाइन किया गया है।
गैस और वायु वितरण प्रणाली
तीन हवा फूंकने वाले पंखे कम से कम ऑक्सीजन स्तरों के लिए अग्नि परीक्षण मानक आवश्यकताओं को पूरा करने के लिए दहन प्रणाली को हवा की आपूर्ति करते हैं और भट्ठी के वातावरण को ऑक्सीजन देते हैं।प्रशंसकों भट्ठी नियंत्रण कक्ष में दहन नियंत्रण कक्ष से संचालित कर रहे हैं.
सभी इंटरकनेक्टिंग एयर पाइपवर्क को आसानी से संभालने के लिए पूर्वनिर्मित किया गया है और साइट पर कनेक्ट किया गया है। प्रशंसकों को अलग करने वाले डम्परों के साथ आपूर्ति की जाती है।
आंतरिक गैस पाइपलाइन मार्ग निर्माण से पहले ग्राहक के साथ चर्चा की जाती है ताकि प्रयोगशाला भवन के लेआउट से मेल खा सके।अंतरराष्ट्रीय स्तर पर सहमत पहचान रंगों में चित्रित गैस और हवा पाइप के साथ.
निकासी प्रणाली और चिमनी
निष्कर्षण प्रणाली में परीक्षण के दौरान भट्ठी से चिमनी में गर्म दहन गैसों की निकासी को नियंत्रित करने के लिए एक निष्कर्षण पंखा और धुआं नलिका शामिल है।निष्कर्षण पंखे स्वचालित या मैनुअल संचालन मोड के माध्यम से नियंत्रण कक्ष से सक्रिय है.
निकासी पंखे और भट्ठी के बीच निकास गैस नलिका पूर्वनिर्मित इस्पात वर्गों से निर्मित है जो साइट पर इकट्ठे होते हैं, नियमित हीटिंग और कूलिंग चक्रों का सामना करने के लिए अछूता होता है,और जंग सुरक्षा के लिए उच्च तापमान पेंट के साथ चित्रित.
एक ड्राफ्ट इंड्यूसर निष्कर्षण पंखे में जाने से पहले तापमान कम करने के लिए निकास गैसों को पतला करता है।950 मिमी आंतरिक व्यास और छत से कम से कम 3 मीटर की ऊंचाई के साथ चिमनी अनुरोध पर आपूर्ति की जा सकती है, या ग्राहक निर्माण के लिए प्रदान किए गए चित्र। चिमनी को हल्के स्टील से बनाया जाता है, स्वतंत्र रूप से खड़ा होता है, और हवा के भार और मिट्टी के निपटान के लिए नींव की तैयारी की आवश्यकता होती है।सुरक्षा के लिए 3 मीटर की ऊंचाई तक अछूता.
प्लेटफार्म / पैदल मार्ग
पूर्ण प्लेटफार्म/पैदल मार्ग भट्ठी के किनारों और पीछे के दृश्य बंदरगाहों और उपकरणों तक सुरक्षित पहुंच प्रदान करता है। ऑपरेटर सुरक्षा के लिए हैंडल, किकप्लेट और स्लिप प्रतिरोधी सतह शामिल है।
प्लेट थर्मामीटर
सीईएन मानकों में निर्दिष्ट नौ प्लेट थर्मामीटर नमूने के उजागर क्षेत्र पर समान रूप से स्थित हैं। पद सीईएन मानक आवश्यकताओं को पूरा करते हैं।परीक्षण से पहले और परीक्षण के दौरान भट्ठी के तापमान की निगरानी और रिकॉर्डिंग के लिए कम्प्यूटरीकृत डेटा अधिग्रहण प्रणाली से जुड़ा.
भट्ठी थर्मोकपल्स
नौ भट्ठी थर्मोकपल्स आईएमओ विनिर्देशों को पूरा प्रदान की जाती है। आवश्यक स्थानों पर पीछे की दीवार के माध्यम से स्थित, विकृति को कम करने के लिए गर्मी प्रतिरोधी ट्यूबिंग द्वारा संरक्षित।तापमान निगरानी और रिकॉर्डिंग के लिए कम्प्यूटरीकृत डेटा अधिग्रहण प्रणाली से जुड़ा.
उपकरण कनेक्शन बॉक्स
उपकरण कनेक्शन बॉक्स भट्ठी के पास स्थित (गर्मी से सुरक्षित) सभी उपकरणों के आसान कनेक्शन की अनुमति देता है।नियंत्रण कक्ष में संबंधित कनेक्शनों से जुड़े व्यक्तिगत रूप से क्रमांकित कनेक्शन शामिल हैं, कम्प्यूटरीकृत डेटा अधिग्रहण प्रणाली से जुड़ा हुआ है।
परिवेश तापमान थर्मामीटर
परिवेश तापमान थर्मामीटर परीक्षण से पहले और परीक्षण के दौरान प्रयोगशाला तापमान की निगरानी और रिकॉर्ड करता है। कम्प्यूटरीकृत डेटा अधिग्रहण प्रणाली से जुड़ा हुआ है।
दबाव ट्रांसड्यूसर
प्रासंगिक मानकों की आवश्यकताओं को पूरा करने वाली स्थितियों में स्थित दो दबाव ट्रांसड्यूसर। यदि आवश्यक हो तो स्थितियों के बीच स्थानांतरित किया जा सकता है।पूर्व निर्धारित अंतराल पर निगरानी और रिकॉर्डिंग के लिए कम्प्यूटरीकृत डेटा अधिग्रहण प्रणाली से जुड़ा हुआ.
ऑक्सीजन विश्लेषक के टैपिंग पॉइंट
कनेक्शन के साथ स्थायी नमूनाकरण लाइन ऑक्सीजन विश्लेषक को नमूना भट्ठी गैसों से जोड़ने की अनुमति देती है।उत्पन्न संकेत अग्नि परीक्षण डेटा प्रबंधन प्रणाली में दर्ज किया जाता है और मॉनिटर स्क्रीन पर प्रदर्शित किया जाता है.
विकृति मापने वाला यंत्र
पोर्टेबल लेजर उपकरण केंद्र में मूल स्थिति से नमूना विचलन को मापता है। सीईएन मानक आवश्यकताओं का अनुपालन करता है।
टाइमिंग डिवाइस
परीक्षण कर्मियों और परीक्षण तस्वीरों में दिखाई देने वाला बड़ा डिस्प्ले टाइमिंग डिवाइस। सिंक्रनाइज्ड स्टार्ट सुनिश्चित करने के लिए फायर रेसिस्टेंस टेस्ट डेटा मैनेजमेंट सिस्टम से जुड़ा हुआ है।निकटतम सेकंड पर बीतने वाला समय प्रदर्शित करता है, 1 सेकंड प्रति घंटे के भीतर सटीक है।
