बीएस 476 भाग 7 फ्लैमाबिलिटी टेस्टिंग उपकरण / भूतल लौ स्प्रेड टेस्ट उपकरण

बीएस 476 भाग 7 फ्लैमाबिलिटी टेस्टिंग उपकरण / भूतल लौ स्प्रेड टेस्ट उपकरण

विवरण:

ब्रिटिश निर्माण सामग्री और उच्च लौह लौ लौटाने वाला परीक्षण मानक के लिए लागू, बीएस 476-7 के लिए मानकों के अनुरूप, उत्पादों की लौ की सतह के वर्गीकरण को निर्धारित करने के लिए परीक्षण की विधि।

बीएस 476-7 मुख्य रूप से ज्वाला के विस्तार की दृढ़ संकल्प के लिए प्रयोग किया जाता है जो दीवार और छत की उजागर सतह पर है। परीक्षण विधि विकिरण गर्मी के क्रमिक परिवर्तन के माध्यम से है, नमूनों को प्रज्वलित करने के लिए छोटी लौ के साथ, और महत्वपूर्ण गर्मी प्रवाह का निर्धारण।

बीएस 476-7 टेस्ट विधि है: दहन कक्ष में नमूना प्ररित करें, गैस स्रोत गैस से भरे हुए उज्ज्वल पैनल और मध्यम आकार के गैस बर्नर है। प्लेट में विकिरण की विकिरण 75 मिमी से 32.5 किलोग्राम / मी 2 (सतह) से दूर होती है, ब्लाटोरच लौ की ऊंचाई 75-100 मिमी है, और उसी दिशा में विकिरण प्लेट नमूना पर लागू होती है। नमूनों 10min के तहत उज्ज्वल गर्मी प्लेट के संपर्क में हैं 1.5 मिनट और 10 मिनट के नमूनों की लौ के प्रसार का रिकॉर्ड स्तर। परीक्षण के परिणाम चार ग्रेड, उच्च-ग्रेड सामग्री 4 फायर जोखिम में विभाजित हैं और भवन निर्माण सामग्री के लिए अनुमति नहीं देते हैं।

मानक:

बीएस 476 भाग 7: 1997 + एसी: निर्माण सामग्री और संरचनाओं के लिए 2014 अग्नि परीक्षण - उत्पादों की लौ की सतह के वर्गीकरण को निर्धारित करने के लिए परीक्षण की भाग 7 विधि

फ़ीचर:

1. फ्रेम संरचना स्टेनलेस स्टील, उपस्थिति, संक्षारण प्रतिरोधी से बना है;

2. डिवाइस में प्रज्वलन, इलेक्ट्रॉनिक इग्निशन, स्वचालित ज्वालामुखी, सुरक्षा निगरानी उपकरण है;

3. हटाने योग्य भागों और आसान सफाई thermocouple के साथ स्टेनलेस स्टील निकास पाइप

4. बर्नर ट्यूब स्टेनलेस स्टील से बना है: आंतरिक व्यास 3.0 मिमी, बाहरी व्यास 6.4 मिमी है;

5. मशाल नमूना ऊपर रखा गया है 28 ± 2 मिमी, उजागर किया गया था ऊपर की लौ नीचे सतह की सतह 6 मिमी पर लागू किया जाता है;

6. लौ और नमूनों की ऊंचाई 75 मिमी ~ 100 मिमी में है;

7. नमूना का आकार 885 मिमी x 270 मिमी है;

8. दीप्तिमान पैनल फ्रेम पर स्थापित है, और जमीन से 1250 मिमी ऊँचा है;

9. बीएस 476-7 मानक विकिरण प्लेट 90 डिग्री के साथ नमूना डिवाइस तैयार;

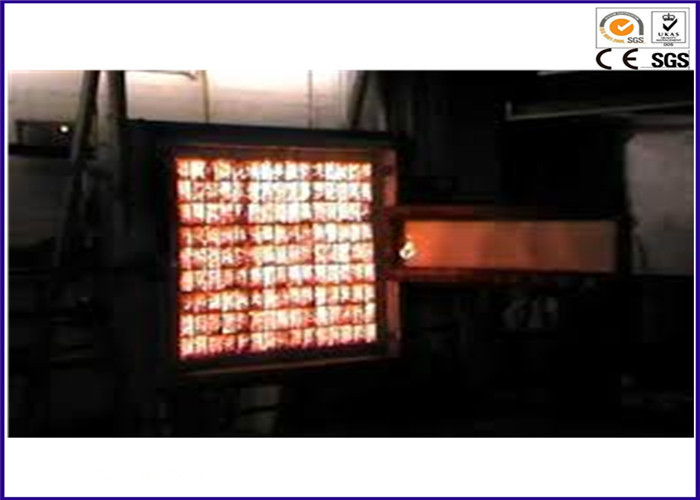

10. विकिरण डिवाइस है: उज्ज्वल पैनल आकार 850mmx850mm; छिद्रपूर्ण आग रोक ब्लॉकों पूर्ण दहन गैस मिश्रण बनाओ, और सतह ही जला नहीं जाती है;

11. नमूना स्थिरता डिवाइस ठंडा और पानी ठंडा स्टील के पैनल चक से बना है, और फिक्सिंग द्वारा नमूना तापमान स्थिरता के आउटलेट पर मतलब 35 ℃ से अधिक नहीं होना चाहिए;

12. शीतलन जल प्रवाह दर 12 एल / मिनट है;

13. गैस प्रवाह दर 1500 ± 200 मिलीलीटर / मिनट है;

14. नमूना टूलिंग केंद्र अक्ष के आधार पर भिन्न हो सकते हैं, ताकि विभिन्न सतह पर परीक्षण सतह और विकिरण प्लेट; परीक्षा की स्थिति का लचीला समायोजन;

15. बिजली उत्पादन स्वचालित रूप से समय की जांच के अनुसार नियंत्रित होता है, स्वचालित रूप से आउटपुट पावर समायोजित करता है;

16. कंप्यूटर स्वत: डेटा और प्रिंट परीक्षण रिपोर्ट की प्रक्रिया करती है।

विशिष्टता:

1. पावर: 220V 50 हर्ट्ज;

2. वजन: 400 किलो;

3. दहन गैस: प्रोपेन या प्राकृतिक गैस (ग्राहक);

4. एक हवा धौंकनी से लैस।

नियंत्रण प्रणाली:

1. स्वतंत्र विद्युत नियंत्रण कैबिनेट;

2. 17 "टच स्क्रीन और लैबवियो नियंत्रण प्रणाली से लैस;

3. बुद्धिमान परीक्षण, संचालित करने के लिए आसान;

4. आयातित गैस मीटर, सटीक नियंत्रण गैस प्रवाह;

5. विकिरण स्वचालित अंशांकन, स्वचालित नियंत्रण प्रयोग विकिरण;

6. प्रयोगात्मक डेटा स्वचालित रूप से सहेजा जाता है, मुद्रित करने के लिए स्वतंत्र हैं;

7. ब्रांड कंप्यूटर से लैस;
